摘要：介紹利用JX4數字?jǐn)z影測量工作站制作DEM的工作流程，說明生成DEM的具體操作步驟，指出提高作業精度的具體措施和辦法，以及DEM在生產實踐中的應用.

　　關鍵詞：JX4攝影測量系統,工作流程,操作步驟

　　1.引言

　　隨著測繪技術和計算機技術的結合與不斷發展。地圖不在局限與以往的模式，現代數字地圖主要由DOM、DEM、DRG、DLG以及復合模式組成。

　　本文主要介紹利用JX4數字?jǐn)z影測量工作站制作DEM的工作流程，說明生成DEM的具體操作步驟，指出提高作業精度的具體措施和辦法，以及DEM在生產實踐中的應用。

　　2.數字高程模型的定義

　　數字高程模型(Digital Elevation Model),簡稱DEM。它是用一組有序數值陣列形式表示地面高程的一種實體地面模型，是數字地形模型的一個分支。

　　3. 數字高程模型制作平臺

　　DEM制作是JX-4數字?jǐn)z影測量工作站的一個子模塊，該模塊不僅能利用已有等高線生成DEM，還能依據影像匹配自動生成DEM，方法靈活多樣，操作簡單實用，并且精度很高

　　4. 數字高程模型的制作技術

　　數字高程模型根據不同的設備和不同的精度要求，可以有不同的制作技術。

　　1) 全數字自動攝影測量方法

　　全數字自動攝影測量一般采用工作站或高檔PC機，快捷獲取地面DEM。當前的技術，甚至可以與GPS自動空中三角量測系統集成，形成了從外業控制到內業加密和DEM生產的更加自動化和高效的作業流程。

　　2) 交互式數字?jǐn)z影測量

　　有些數字?jǐn)z影測量系統全自動化的功能相對弱些，在獲取DEM時，也可能采取自動相關和人機交互結合的方案。這種方法由于增加了人工干預和編輯的功能，能夠獲得比較可靠，精度較好的DEM。

　　3) 解析攝影測量方法

　　當部分地區需要主精度DEM時，可采用解析攝影測量方法。解析攝影測量方法有兩種作業模式，一種是人工直接切標準格網點，直接生產DEM，這種方法精度最好，但相當費時;另一種方法時人工測繪等高線和地形特征點線，通過內插獲得DEM。

　　4) 掃描矢量化等高線再內插DEM的方法

　　如果采用原有的地圖，或使用未經改造的模擬精密立體測圖儀獲得的等高線，可以掃描，先進行矢量化，得到矢量化的等高線，再內插成DEM。它不失為目前DEM生產的重要方法之一。

　　對以上4種方法進行實驗和比較，用野外實測高程求出各種方法的精度，實驗表明：解析攝影測量方法和掃描等高線內插得到DEM精度最好，加測地形特征點線的交互式數字?jǐn)z影測量方法要比不加測地形特征點線的全數字自動攝影測量方法精度高。但效率最高的還是全數字自動攝影測量方法。

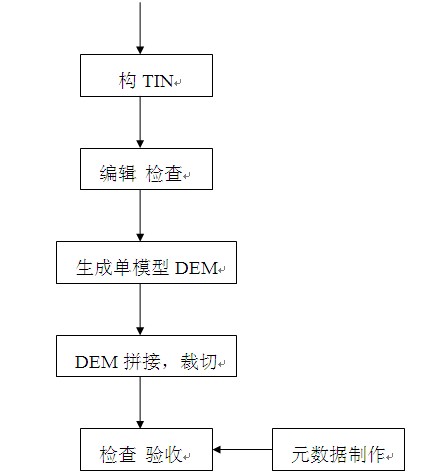

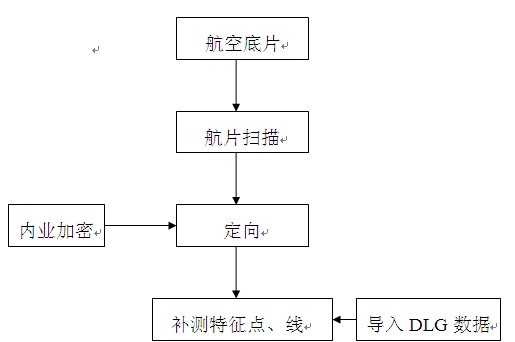

　　5. 利用JX4數字?jǐn)z影測量工作站構建TIN的方法生成DEM的工作流程



　　6 流程中各步驟的具體操作和應注意的問題

　　6.1 航空底片及航片掃描

　　專業測繪生產部門都知道，高質量的航攝資料尤其是底片的質量對4D產品制作有舉足輕重的作用。目前，多采用可視化編程工具并融合定制功能極強的GIS組件進行集成化開發，建立基于單機平臺的航空攝影技術設計、業務化系統、實現地形參數計算、攝影分區化分、航線敷設、設計成果管理等應用功能，確保航攝資料的可靠性。

　　6.2 定向建模

　　定向建模有3種空三方式：

　　1)無空三加密成果導入數據，直接在像對上定向建模;

　　2)JX-4空三數據導入;

　　3)其它系統如VirtuoZo、HELEVA、ImageStation等數字化空三結果導入。

　　前兩種形式的定向建模過程都可采用批處理來完成。

　　6.3 導入DLG數據及補測特征點線

　　創建DEM前，首先對每個像對先量測特征點線，通過3種形式形成所需的特征線：導入外部特征點線;向量測圖導出的特征線;直接采集特征點線。在進行影像相關匹配前，必須進行預處理。凡地形變換處，均應采集特征點,線;同圖幅的DEM與等高線需要保持一致。其高程偏差不大于1個等高距;DEM圖幅拼接處的同名點高程必須一致,靜止水域的DEM格網點高程一致，流動水域的上下游DEM格網點高程應梯度下降，關系合理。

　　6.4 構TIN

　　用JX-4C構TIN

　　TIN的創建需要將導入的特征點線打開，選擇“TIN”，點擊“提取特征點”，輸入“R—pipe”及“L-pipe”的抽點參數線矢量;再點擊“創建TIN”即可。

　　6.5.生成單模型DEM

　　關閉無需構TIN的非地表元素基礎數據。選擇“TIN”，點擊“提取特征點線矢量”，輸入“R—pipe”及“L-pipe”的抽點參數，直接點擊構TIN即可。創建1個大范圍DEM并備份，點擊“命令窗”下的“操作區域”導人工作邊界，裁切DEM。經裁切得出所需圖幅DEM并保存。之后在進行后續元數據的制作。

　　6.6.檢查及驗收

　　(1)上機單像對檢查DEM格網點，創建映射檢測DEM格網點立體切準地面情況。

　　(2)利用4D checker軟件根據設置的參數檢查DEM數據，檢查等高線有無突變情況。

　　(3)將DEM數據與DLG導出的等高線進行套合比較，確認DEM數據與等高線地貌是否套合。

　　7.數字高程模型的應用

　　(1) 為城市規劃決策和基地判斷提供依鋸。

　　(2) 防洪抗災。

　　(3) 計算工程土方量。

　　(4) 城市交通線路規劃分析。

　　(5) 影像圖片制作。

　　8.結論

　　本文對基礎測繪全數字?jǐn)z影測量DEM生產過程中的質量控制做了一些經驗性的總結，實踐證明，生產出來的DEM的精度是可靠的。

　　參考文獻：

　　[1]張超，楊秉庚.計量地理學基礎(第二版)[M].北京;高等教育出版社，1991;5.

　　[2]黃杏元，馬勁松，湯勤.地理信息系統概論(修訂版)[M].北京;高等教育出版社，20012
