摘要：350兆警用集群通信系統自90年代初服務于公安部門以來，在各項重大保衛工作、搶險救災以及日常警務活動中發揮了巨大的效能；但大多數工作方式都是以模擬語音通信、調度指揮為主，在數據傳輸方面受到了局限。該文提出了一種改造現有350兆警用集群系統使之能進行各種警用信息查詢的設計和實現方法，適合于交警、巡警、刑警、治安警等各警種進行移動處理。能夠實現移動查詢，能滿足不同警種間的指揮調度。系統中采用了差錯控制來保證數據傳輸的穩定性和可靠性。
　　關鍵詞：集群通信；移動信息；查詢
　　
　　1前言
　　公安干警在傳統的執勤過程中普遍采用的是口問、筆記的工作方式。由于缺乏必要的無線通訊手段，被查人員、車輛的信息不能現場核實，不能適應復雜的工作環境，工作效率低，社會對干警的工作滿意度不高。干警迫切需要便于攜帶、使用簡便又能解決實際問題的“現場查核系統”，用于在執勤過程中，現場核實各種證件的真偽，對于可現場處理的問題，比如駕駛員違規的計分等問題，進行現場處理[1]。
　　但是，在現有的公安信息系統中，公安干警在現場糾正違章、事故處理、突發事件處理等場合下如何將相關信息和數據快速、便捷的采集到公安信息系統中去，一直是困擾相關業務系統的一個難題。由于相關信息不能現場錄入，違章、事故的后臺處理變得任務相當繁重，且極易造成信息錯誤和處理不及時，對事件的處理決策就很難實現科學化。
　　350兆警用集群通信系統是公安專用的無線指揮調度系統，也是公安通信現代化的重要組成部分，該系統能夠滿足公安機關警務活動快速反應的需要，調度指揮既靈活機動又有保密性，
　　具有公眾網不可替代的優勢。350兆警用集群通信系統采用MPT1327信令體制，是一個星形網絡拓撲結構的無線通信網，各地的350兆警用集群通信系統通過集群系統話音匯接交換中心進行聯網，車載臺和手持機可以在聯網區域內自動漫游，實現跨基站、跨系統的單呼、組呼，能夠滿足各級公安機關不同警種、不同場合下統一指揮調度以及日常警務工作對無線通信的需求[2]。
　　現在的350兆警用集群通信系統大多數工作方式都是以模擬語音通信、調度指揮為主，在數據傳輸方面受到了局限；工作在一線的警員經常要實時查詢如車牌號、駕駛證、常住人口、暫住人口、犯罪嫌疑人資料等信息，這就需要一種快捷、經濟的查詢方法。
　　基于以上要求，我們設計了基于350兆集群網絡的公安移動信息查詢系統，充分利用350兆集群系統提供的空中傳輸通道，不需要對系統及終端設備作任何改動，基站增加一個無線網關接口即可。借助于350兆集群系統進行移動數據傳輸的最大好處是節省資金、組網快速、查詢方便、實用性強。該方式完全可以勝任2K字節以下的移動數據傳輸。
　　2350兆集群通信系統
　　2.1系統組成
　　公安移動系統由移動終端、通信服務器、查詢服務器、數據庫服務器四大部分組成。
　　(1) 移動終端
　　1) 系統的移動終端包括手機、智能手機、掌上電腦、無線通信設備等。通過手機的語音和短信通信功能可以直接與無線運營商的短信網關和語音網關進行聯系。
　　2) 這就要求為末端用戶配備相應的終端設備：業務信息移動查詢系統為每個基層干警配備運營商認可的手機設備和SIM卡號，保證和運營商建立起可靠的連接；系統還將為各個基層派出所配置掌上電腦和無線通信模塊，登錄到運營商的無線互聯網上。
　　(2) 通信服務器
　　1) 通信服務器能夠響應各類移動終端發送過來的查詢請求，將請求提交給查詢服務器，由查詢服務器對各業務數據庫進行查詢，查詢結果由查詢服務器返回到通信服務器，由通信服務器按用戶選擇的方式（短信、語音、傳真、Email等）反饋給用戶。
　　2) 通信服務器通過專線直接與運營商的各類消息網關相連，同時直接連接到公安局的查詢服務器上。由運營商提供的VPDN網絡保證了傳入通信服務器的信息的安全可靠。
　　(3) 查詢服務器
　　查詢服務器負責解析通信服務器發來的查詢請求，調用相應的查詢程序對各業務數據庫進行查詢，查詢結果由查詢服務器返回到通信服務器，由通信服務器按用戶選擇的方式（短信、語音、傳真、Email等）反饋給用戶。
　　(4) 數據庫服務器
　　業務數據庫安置在市公安局，通過公安部推薦的網絡隔離設備網閘和公安內部網絡相連。
　　2.2系統功能
　　(1) 信息查詢
　　1) 常住人口查詢
　　2) 暫住人口查詢
　　3) 重點人口信息查詢；
　　4) 在逃人員查詢被盜搶機動車查詢；
　　5) 機動車查詢
　　6) 駕駛員查詢
　　(2) 信息采集
　　(3) 信息下載
　　1) 有線下載
　　2) 無線下載
　　(4) 指揮調度
　　1) 下發公告信息
　　2) 上報處警信息
　　3) 社區警務管理：
　　4) 位置定位
　　(5) 系統管理
　　1) 用戶管理
　　2) 權限管理
　　3) 日志管理
　　4) 系統維護
　　3公安移動信息查詢系統的總體設計
　　3.1公安移動信息查詢系統的組成

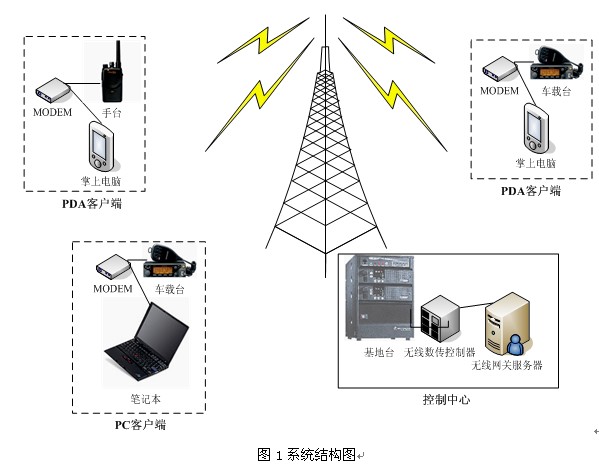

　　系統由控制中心和客戶端兩大部分組成，控制中心包括基本臺及控制器、無線數傳控制器、無線網關服務器及無線網關軟件，客戶端有PC客戶端和PDA客戶端，PC客戶端由車載臺或手臺、MODEM、筆記本或PC機、公安移動查詢PC客戶端組成，PDA客戶端由車載臺或手臺、MODEM、PDA、公安移動查詢PDA客戶端組成。如圖1所示：
　　
　　圖1系統結構圖
　　3.2.一個完整的查詢過程描述

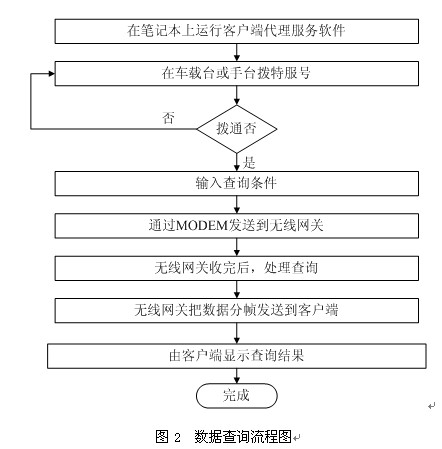

　　一個完整的數據查詢過程，如圖2所示：
　　
　　圖2數據查詢流程圖
　　4公安移動信息查詢系統軟件的設計與實現
　　4.1公安移動信息查詢系統軟件的設計
　　無線網關軟件是系統的核心軟件，它主要分為５個模塊：權限管理模塊、串口通信模塊、系統參數配置模塊、操作日志模塊、處理查詢請求模塊。
　　權限管理模塊主要進行權限設置和權限認證。
　　串口通信模塊主要進行串口數據的收發工作。
　　系統參數設置模塊主要是設置串口相關參數和數據庫相關參數。操作日志模塊主要記錄客戶端查詢數據的情況，主要記錄哪些客戶端在哪些時間段進行了數據查詢，并記錄查詢狀態。

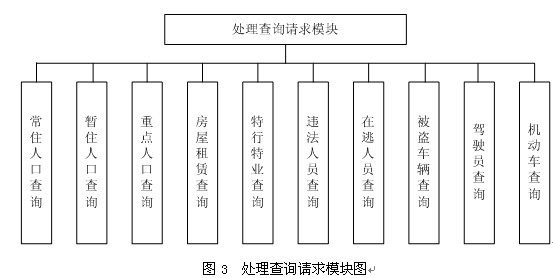

　　處理查詢請求模塊是無線網關軟件的核心，它直接處理查詢請求，并發送響應。由于傳輸速率的限制，系統不支持模糊查詢，本模塊包含10個子模塊，如圖3所示：
　　
　　圖3處理查詢請求模塊圖
　　由于查詢返回的數據量比較大，有時多達幾百條，甚至上萬條記錄，因此，我們采用了一種特殊的處理方法(滑動窗口)：在返回數據時，無線網關軟件可以一次發送10條記錄，而客戶端只需確認一次，無線網關軟件根據確認情況，重發沒有收到的記錄。
　　4.2公安移動查詢信息系統客戶端軟件的實現
　　4.2.1PC機客戶端
　　公安移動查詢信息系統PC客戶端也是采用Borland公司的快速開發工具DELPHI6開發。
　　PC機客戶端分為3個模塊，其中串口通信模塊、權限認證模塊設計和顯示與無線網關軟件類似；主要是查詢請求模塊的實現問題。
　　查詢請求模塊主要完成數據的請求和返回數據的顯示，主要要注重界面的簡單和實用。
　　
　　4.2.2PDA客戶端
　　公安移動查詢信息系統PDA客戶端也是采用Microsoft公司的嵌入式開發工具eVC開發，并安裝了DesktopPocketPCEmulation（POCKETPC模擬器）便于調試。

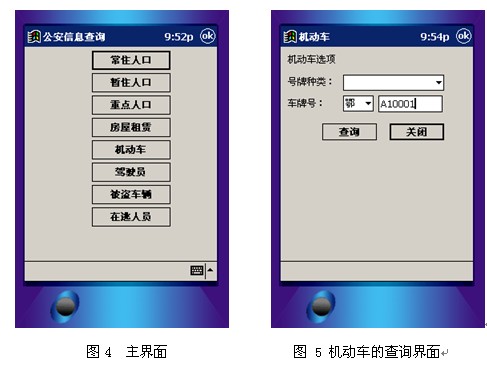

　　由于屏幕大小有限，主界面設計比較簡單，在模擬器中顯示如下圖5主界面及圖6的查詢界面。
　　
　　
　　5系統測試與分析
　　5.1測試系統
　　在老河口公安局機要通信科的緊密配合下，我們進行了測試。
　　(1)測試達到了總體設計的要求，運行穩定，工作可靠，查詢準確迅速。
　　(2)與同類型軟件比較，適用于多警種移動處警，查詢速度快。不足是只有WINCE系統，模糊查詢時數據量大，傳輸不快。
　　5.2測試分析
　　經測試運行穩定，本系統運行可靠，查詢準確迅速。經實際測試的結果顯示，查詢車輛、人口等信息的時候總共用時不超過8秒鐘，由于平均信道占用時間的減少，集群系統能夠容納的用戶數也大大增加，同時也減少了呼損概率。由于該方案采用GMSK調制方式將所要傳輸的數據通過話音信道傳輸，因此該系統充分利用了模擬集群系統的資源，不需要對原有的集群系統做任何改動，也起到了保護用戶已有投資的作用。隨著公安、交巡警數據中心數據庫的完善，還可以根據用戶的需要增加新的查詢項目，這必將對我國的各項違規、犯罪行為產生有效的打擊和威懾作用。
　　6小結
　　350兆警用集群網絡移動信息查詢通信系統是在現有系統基礎上的改進，現有的系統的工作方式是以模擬語音通信、指揮調度為主，在數據傳輸方面受到限制。改造現有的系統，使之能夠能夠實現多警種移動查詢，能夠滿足不同警種間的指揮調度。采用語音傳輸，提高了工作效率，不必對現有的系統作較大的改動，保證已有的投資。
　　參考文獻
　　[1] 程永全,夏建康.基于350兆集群網絡的警用信息查詢系統及其應用.[J].山東通信技術,2003,24(2):36～37
　　[2] 賀志宏,胡忠良,譚學治.公安350兆集群通信網的建設問題的探討.[J].信息技術,2005,6(1):43～49
　　[3] 劉嘯,汪啟偉,茹黎濤.Delphi高級編程[M].北京:人民郵電出版社,2002.106～137
