摘要：在使用PKPM系列軟件PKPMCAD軟件進行結構計算時候，次梁輸入有兩種方式：次梁按次梁輸入和次梁按主梁輸入。這兩種輸入方式的建模以及計算結果有所差異，經過分析,次梁按主梁輸入更方便實用，并且結算結果也更合理。
　　
　　關鍵詞:PMCAD建模；主梁；次梁；結構計算，結果分析
　　
　　
　　一．引言
　　PKPM是中國建筑科學研究院開發的集平面空間于一體的功能強大的以建筑結構計算為主導的建筑軟件，是目前國內應用廣泛的建筑結構計算程序。如何正確理解和掌握PKPM程序的計算原理和使用方法，對于每一個結構設計者來說都顯得尤為重要。
　　建模中，次梁在PMCAD菜單中有兩種輸入方法.具體如下：次梁可在PMCAD主菜單1中和其它主梁一起輸入，程序上稱為”按主梁輸入的次梁“；也可在PMCAD主菜單2的”次梁布置”菜單中輸入．此時不論在矩形或非矩形房間內均可輸入次梁,但只能以房間為單元輸入,輸入方式不如按主梁輸入的方便。
　　1)次梁當主梁輸入時．梁的相交處會形成大量無柱聯接節點．時．樓板荷載直接傳導到同邊的梁上。次梁當次梁輸時．該房間樓板荷載被次梁分隔成若干板塊．樓板荷載先傳導到坎梁上．該房間上次梁如有互相交叉．再對次梁作交叉梁系分析(交叉梁系僅限于本房間范圍)．程序假定次梁簡支于房間周邊．最后得出每次梁的支座反力．房間周邊梁將得到由次梁圍成板塊傳來的線荷載和次梁集中力。兩種導荷方式的結構總荷載應相同．但平面局部會有差異。
　　2)次梁當主梁輸時將由SATWE、TAT進行空間整體計算，次梁和主梁一起完成各層平面的交叉梁系計算分析。次梁與主梁為剛接連接．之間不僅傳遞豎向力，還傳遞彎矩和扭矩。次梁當次梁輸時次梁按連續梁的二維計算模式計算。計算時，次梁鉸接于主梁支座．其端跨一定鉸支．中間跨連續．其節點只傳遞豎向力．不傳遞彎矩和扭矩。
　　對于兩種次梁建模過程中不同方式及計算結果不同。下面就次梁輸入問題進行分析比較。
　　二．工程資料
　　某辦公樓系5層框架結構，層高3.3m，抗震設防烈度為7度，基本風壓為0.40KN/M2,標準層恒荷載4.5KN/M2，活荷載為2.0KN/M2。頂層恒荷載為7.0KN/M2，活荷載為0.5KN/M2。標準層結構布置圖1如下（結構為對稱結構）.
　　

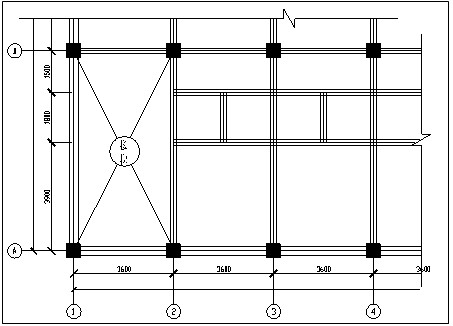

　　圖1標準層結構布置圖
　　
　　
　　三．PMCAD次梁兩種輸入方式計算比較
　　1)按主梁一起輸人次梁。
　　按主梁輸人次梁時，方法與主梁輸入相同。在PKPM主菜單2結構樓面布置中，可直接將樓梯間的板厚改為0。在PKPM主菜單3樓面荷載計算中，可按需要任意布置梁上的荷載。
　　2)按次梁輸人次梁。
　　按次梁輸入次梁時，在PKPM主菜單l，樓層定義中按次梁布置。在PKPM主菜單2結構樓面布置中，無法修改樓梯間的板厚為0，必須將樓梯四周的梁按主梁輸入后才能將樓梯間的板厚改為0。在PKPM主菜單3樓面荷載傳導計算中，如圖所示軸線2，3間次梁EG段上有次梁荷載，此時無法按次梁荷載入。當按主梁布置時，可輸入次梁荷載。

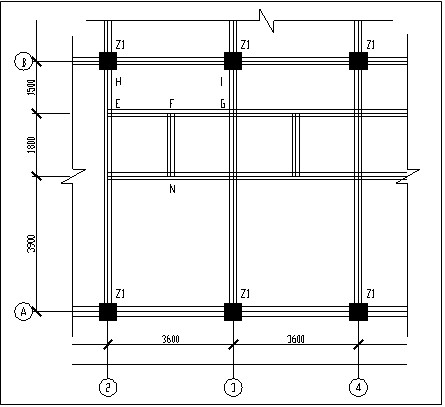

　　圖2EFG梁和HI梁位置圖
　　
　　3)兩種模型配筋計算結果的比較。
　　進行SATWE計算后，取EFG梁、HI梁(位置如圖2所示)的計算配筋面積進行比較(見表l、表2)。計算結果均正常且總配筋上差別不大。

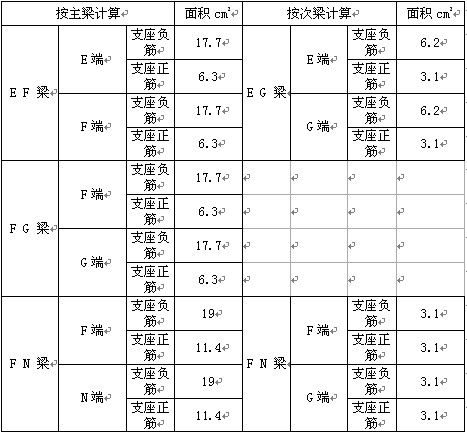

　　主梁配筋面積比較表1

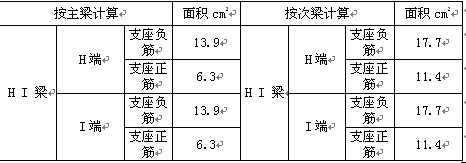

　　次梁配筋面積比較表2

　　四．問題分析
　　1)板厚修改問題。
　　當次梁按主梁輸入時，可直接形成房間，能修改房間的板厚。
　　當次梁按次梁輸入時，次梁無法分隔主梁所圍成的房間，形成更小的房間。因此對于建模中樓梯間板厚應為O以及其他的板厚修改，則不能通過修改板厚來實現。
　　2)次梁上荷載輸入問題。
　　對于存在多級次梁的結構，建模時，若次梁均按次梁輸入，在PKPM主菜單3樓面荷載傳導計算中，有些次梁段無法輸入次梁荷載。
　　3)導荷方式不同。
　　當次梁按主梁輸入時，樓板荷載直接傳遞到同邊的梁上，程序把整層梁按交叉梁系分析，次梁與主梁的傳力關系由計算確定。
　　當次梁按次梁輸入時。樓板荷載先傳遞到次梁上，如次梁有相互交叉。程序再對次梁做交叉梁系分析，力的傳遞是從次梁到主梁。
　　4)結構計算模式不同。
　　當次梁按主梁輸入時，在梁的相交處會形成大量的無柱連接節點，節點又把該跨主梁分成一段一段的小梁，因此整個平面的梁根數和節點數會增加很多。次梁與主梁為剛性連接，次梁不僅傳遞豎向力，還傳遞彎矩。當用SATWE、rAT進行空間整體計算時，次梁和主梁一起完成各層平面的交叉梁系計算分析。在計算時，主梁作為次梁的彈性支座，并考慮了支座的豎向位移。當次梁按次梁布置時，程序按連續梁的二維計算模式進行計算。計算時，次梁以鉸接形式支承于主梁上，即多跨次梁端部為鉸支。中間跨為連續。其各支座均不考慮豎向位移，其節點只傳遞豎向力，不傳遞彎矩和扭矩。
　　5)梁支座負彎矩調幅控制作用不同.
　　當次梁按次梁輸入時，是“不調幅梁”。梁支座負彎矩調幅系數僅對主梁起作用，對次梁不起作用。如需對次梁調幅，則必須在“特殊梁柱定義”中將其改為“調幅梁”。
　　當次梁按主梁輸人時，程序均可讀取設定的調幅系數進行調幅。
　　6)最小配筋率對次梁影響不同.
　　當次梁按次梁輸人時，最小配筋率不受抗震等級控制，即對次梁的最小配筋率按非抗震設計取值。
　　五．結語
　　通過對兩種建模過程及結果的分析比較可以看出，在結構設計中，次梁宜按主梁輸人，既方便模型的建立及荷載的輸人，同時計算出來的配筋結果又更加接近實際受力情況。建議設計者在采用PKPMCAD軟件進行結構設計時，次梁按主梁進行輸入。
