摘要本文對維多利亞酒店的給水排水設計進行詳細介紹。包括給水排水部分設計依據及計算方法，消防系統中消火栓及自動噴淋系統計算方法和布置要求。
　　關鍵詞室內給水系統，室內熱水系統，排水系統，消火栓系統，自動噴淋系統
　　1工程概括
　　本項目建設地點為鐵嶺市清河區開清路，維多利亞大酒店位于園區中部。
　　維多利亞大酒店占地1948.85m2，建筑面積16140.20m2。建筑物耐火等級為一級，為鋼筋混凝土框架結構。
　　本建筑層高為：地下一層4.5米，一層5.1米，二至七層4.2米，電梯機房、水箱間3.6米。總高度為30.9米（不包括地下室高度）。建筑物長45.00米，寬45.00米。是集餐飲、娛樂、賓館為一體的綜合建筑。主要為共享大廳、KTV包房、洗浴中心、休息區、客房、衛生間，另有地下停車場和公用附屬用房。地上七層（局部水箱間、電梯機房為八層），地下一層。本文著重介紹酒店的給水、排水和消防設計。
　　
　　2酒店給水排水系統
　　給水水源：本建筑物水源為位于北面的自備深井水，經處理達飲用標準后供生活使用。
　　室外排水：本地區有污水處理廠，排水體制為分流制，無中水回用規劃。室內污水排入園區經地埋污水處理設備處理后排入市政污水管網。屋面雨水排入城市雨水管道。
　　熱源條件：該酒店的熱源由設在酒店外部的鍋爐房供給。
　　根據建筑物性質及用途，室內設有完善的給水排水衛生設備及集中熱水供應系統，全日制供給熱水，該酒店消防給水要安全可靠，需設置獨立的消火栓給水系統及自動噴水滅火系統。
　　(1).室內給水系統
　　用水量計算根據原始資料，建筑物性質和衛生設備完善程度，依據《建筑給水排水設計規范》（GB50015-2003）（2009年）編制表1。

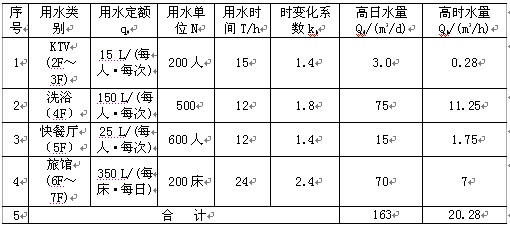

　　用水量計算表表1

　　生活水箱位于地下室與消防水池分別設置。生活水箱容積根據《建筑給水排水設計規范》按最高日用水量的25%確定，即：
　　V=Qd×25％=163×25％=40.75m3
　　⑵.室內熱水系統
　　鍋爐房的熱水出水水溫采用65℃（密度為0.981kg/L），配水點的最低水溫為55℃（由于采用立管循環方式，本設計取“最低水溫點”為最不利支管與立管的連接處），冷水計算水溫為8℃。熱水系統供應衛生器具情況如下：每間客房供應洗臉盆（N=0.50）、浴盆（N=1.00）各一套。
　　1)設計小時耗熱量計算客房的床位數為200床
　　Qh=KhmqrC(tr-tl)pr/T=3.0x200x150x4.187x(60-8)x0.981/24
　　=8.0x105KJ/h
　　2)設計小時熱水量
　　qrh=Qh/(tr-tl)Cpr=8.0x105/(60-8)x4.187x0.981=3.75m3
　　⑷.排水系統
　　本項目采用生活污廢水與雨水分流的排水體制。1層及以上樓層污水重力流排入室外污水管，地下室污水設提升泵排入室外污水管。污廢水需經地埋式化糞池處理合格后排入市政污水管。
　　屋面雨水采用重力流雨水排水系統，設計重現期采用5a。屋面雨水為內排水，雨水斗采用87型雨水斗，規格DN150.整個屋面采用四個雨水斗。
　　3消防系統
　　本建筑物為Ⅰ類高層綜合樓。根據《高層民用建筑設計防火規范》GB50045-95及《自動噴水滅火系統設計規范》GB50084-2001要求，消防用水量見表2
　　
　　消防用水量表2

　　在建筑物外部設一座1000m3消防水池，滿足本建筑物消防要求。
　　⑴消火栓系統
　　地下室內設有消防水泵房，內設兩臺室內消火栓泵，兩臺室外消火栓泵，兩臺噴淋泵，均為一用一備。在建筑物頂層設有高位水箱間，內設20m3消防水箱一座，消火栓及噴淋穩壓系統各一套，滿足室內十分鐘消防要求。在每個消防電梯基坑旁設有消防電梯排水集水坑，內設排污泵，滿足消防時電梯井道內排水要求。
　　消火栓保護半徑不大于25m，消火栓箱內配置DN65，SN型消火栓1只，
　　65mm襯膠水龍帶25m。19mm水槍1支，消防軟管卷盤1套。消火栓系統設2套消防水泵接合器。消火栓箱內設有磷酸銨鹽干粉滅火器4具，每具5㎏。
　　管道采用涂塑熱鍍鋅鋼管，DN＜100采用絲扣連接，DN≥100采用溝槽（卡箍）式連接，管道配件公稱壓力不得小于2.5Mpa。
　　⑵自動噴淋系統
　　噴淋系統為閉式濕式系統，危險等級為中危險Ⅰ級。一層中庭高度為9.3m，按高大凈空場所設計，噴水強度6L/min.m2,作用面積260m2.采用臨時高壓供水系統。整個系統共設置四套濕式報警閥組，型號ZSF150。每套報警閥組控制的噴頭數少于800只。報警閥前供水干管成環狀，每層每個防火分區均設置信號蝶閥、水流指示器，
　　每個報警閥組系統末端設置末端試水裝置。
　　一～七層為下垂裝飾型噴頭，地下室為直立型噴頭，動作溫度為68℃，廚房為93℃.在建筑物周圍設置3個噴淋水泵接合器。管材同消火栓系統。
　　4結論
　　由于是綜合性建筑，功能多、管路復雜，與其它專業管線有交叉和碰撞不可避免，因此在設計中及時與各專業設計人員協調溝通，盡量把問題在出圖前處理好，以免給現場施工帶來不必要麻煩。
