摘要：首先介紹了“光進銅退”的含義、“光進銅退”已具備的條件和面臨的問題；隨后對接入網建設思路和模式、PON網絡建設策略、設備選擇及組網、實施“光進銅退”步驟、主要接入技術設備的實施應用策略、接入網轉型對相關配合專業的要求進行了闡述；最后提出了“光進銅退”建設實施要求。
　　關鍵詞：光進銅退，EPON，光纖，策略探討
　　
　　隨著技術進步和社會的快速發展，人們對優質、高速的通信需求日益增長�；�于xDSL為基礎的接入技術無法滿足未來視頻（IPTV、3G）、互動娛樂等高帶寬業務發展的需要；通信電纜被盜的現象屢屢發生嚴重影響了通信暢通；全世界銅價目前仍保持高位運行；傳統的銅纜通信和光纖通信雙網并存，需要二套設備、二套維護人員運行成本較大；這些問題需要通過“光進銅退”的戰略來解決，使傳統網向IP網絡方向轉換。“光進銅退”是實施網絡轉型和固網寬帶化戰略的重要舉措，是今后相當長一段時間內國內外運營商網絡轉型的重點。
　　何謂光進銅退？其含義是將銅纜換成光纜，盡可能地將光纜向用戶靠近，通信線路在城市光纖到樓，在農村光纖到自然村，最后實現光纖到戶的建設。
　　其實光纖技術一直在不斷地積蓄著力量。隨著光纖骨干網絡的成熟，光纖用戶網的發展終于迎來了拐點時刻。目前市場上光纖價格已低于同長度同芯的銅電纜，而光纖的帶寬潛力是巨大的。光纖的帶寬完全不是幾百對的電路可以比擬的，只要配以適當的設備，單根光纖的帶寬至少可以達到G級、一般可以達到10G～40G，目前國內商用的最高已達1600G。
　　一、EPON因技術成熟率先破局
　　目前，EPON(以太無源光網絡)和GPON(吉比特無源光網絡)是目前國內外運營商采用較多的PON接入方式。從技術儲備的角度來說，EPON和GPON僅僅是技術原理不同，其組網模式、業務接入能力、工程實施等都是完全相同的，但EPON在商用步伐上領先一步。EPON的技術鏈和產業鏈比較成熟，參與廠商眾多，并且已經更新換代數次，解決了商業化的絕大多數問題，最重要的是它已經規模應用，所以成本較低。業界公認，EPON的技術成熟程度相對于GPON有18個月以上的優勢(從長遠來看這種優勢會縮小)。
　　EPON技術從傳統的以太網技術演進而來，也稱以太無源光網絡，之所以被稱呼為“無源光網絡”是因為有別于傳統的電信機房局端及客戶端的連接，這其中并沒有一個有源電子設備裝置介于該接入網絡之間，這樣的優勢大大的簡化了網絡系統的操作、維護及成本，網絡可靠性得很大的提高。EPON技術簡單且成熟、設備成本逐漸下降，無源以太光網絡為點對多點的光纖拓樸結構，相比于一個點對點的光纖網絡中，其所使用的光纖、光收發器并不需要很多。EPON技術提供了一個高效率、低成本，又穩定環境的以滿足一般民眾家用及商務上的需求。
　　EPON技術的典型應用主要有FTTB/C（光纖到大樓/分線盒）、FTTH（光纖到戶）、FTTO（光纖到公司或辦公室）等幾種模式，光終結點越靠近用戶，平均投資越大，FTTH模式單用戶投資最大，但帶寬性能和運維管理最佳，FTTH是網絡發展的終極目標，綜合考慮投資回報比，光終結點的位置的下移是一個循序漸進的過程。
　　2007年8月，中國電信完成了對4萬線EPON設備的集中采購，2008年則集中采購200萬線，代表著EPON技術首先破局。中國電信已經確定了光進銅退技術路線，即先使用技術成熟的EPON，繼續跟蹤GPON的進展，逐步實現光進銅退。
　　

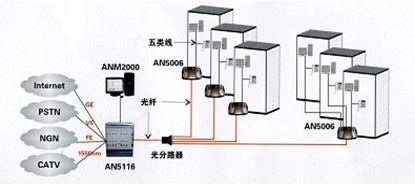

　　FTTB接入方案
　　

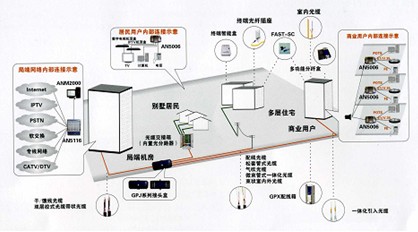

　　FTTH接入方案
　　
　　二、光纖新技術支持光纖到戶的部署
　　在標準光纖中，在彎曲或改變方向的地方，光信號會泄露�，F在常用的光纖產品由于彎曲損耗太大而不適合室內布放。目前一種創新型的抗彎曲損耗光纖技術出現了，新光纖的設計利用納米結構作為鏡子，新光纖與現在普通光纖的彎曲性能相比，可提升100倍，使光纖在小彎曲半徑下也幾乎沒有損耗，即使在光纖纏繞手指時，信號也不會泄露。新技術使得光纖像銅線一樣好用，為電信運營商將光纖鋪設到消費者家庭中鋪平了道路，也為消費者享用更高寬帶應用提供了更多可能。
　　三、面臨的難題剖析
　　1、網絡轉型過程中需要在一個網絡上實現二種功能（語音和數據），需要采用二套軟交換系統，電話是附帶在寬帶網上的（承載網），這就要求智能系統的地名庫要精確到單元或戶，對支撐網系統的改造相對復雜。省內支撐單位缺乏工程實踐和理論研究經驗，出現短期內設計和施工力量方面的瓶頸。
　　2、如何實現一體化的問題，即設計、施工、維護要一體化。如設計一體化是指各項參數要一致，OLT、傳輸、ONU要實現自動流；施工一體化是指施工人員既要能安裝設備又要會光纜施工；維護要一體化是指維護人員能排除設備故障又要會搶修光纜障礙。這就對設計、施工、維護人員的業務素質提出更高的要求。
　　3、ONU設備形態不夠豐富，使工程規劃設計階段能力部署受到限制，并可能產生業務提供時受到一定影響（主要針對FTTH的系列化產品開發和研究）。
　　4、原有終端及配套產品廠家普遍缺乏對FTTX的跟蹤和研究，相應產品服務能力受到制約；地方政府缺少對光通信產業的推動，使房產開發項目中機房和布線等基礎設施配套條件受到限制——可能使將來提供業務的質量受到影響。
　　5、受近幾年來業務競爭影響，在駐地網項目中可接受FTTH/O接入方式并愿意出資的僅為少數有品牌意識并實力較強的開發商。
　　四、接入網建設思路和模式
　　1、供電有保障區域，城市新建區停止主干電纜和配線電纜的建設，農村原則停止主干電纜建設。
　　2、城市新建小區、樓宇推進主要采用FTTB，效益合理可直接采用FTTH/O,住宅樓首選基于PON的FTTB+LAN，設備宜集中放置。
　　3、城市區域優先采用FTTB方式改造銅纜超長用戶線路，需一步到位，城市密集區（用戶密度5000以上）采用FTTN方式時銅纜長度控制在500m以內，一般市區（用戶密度2000左右）采用FTTN方式時銅纜長度控制在1000m以內。
　　4、農村地區將光纜推進到行政村和大的自然村，主要采用FTTN+DSL模式。銅纜長度控制在2300m以內。
　　5、推進光進同時重視銅退，銅纜被盜嚴重、維護成本高、管線遷改或交換機退網時宜采用FTTB模式改造現網。
　　五、關于PON網絡建設策略
　　1、城市OLT覆蓋范圍控制在5km以內，原則上安裝于現有端局，如接入點有條件（如有無線基站機房）也可采取OLT分布式設置。在ODN組網時盡量采用一級分光，分光器集中或片區集中放置，以實現較大的分光比，提高EPON的接入能力，同時也便于維護。對于OLT到ONU之間的距離大于5km的（如農村偏遠地區），可以通過以下方式解決OLT的長距離覆蓋：
　　（1）考慮減少分光比，如分光比為1：16，傳輸距離可增加8km。
　　(2)采用不等分光的光分路器可以為不同距離的用戶分配不同的光功率，有效滿足不同用戶組網的要求。
　�。�3）盡量減少活動連接頭的數量，如將活動連接頭由7個減少為3個傳輸距離可增加5km.。
　　2、無源分光器采用一級分光或二級分光，原則上不采用三級或三級以上的分光，農村地區OLT可放置于鄉鎮局所或縣城端局，分光器主要采用一級分光，主干資源可考慮采用逐級分光（三級以內）。
　　3、PON以星形結構為主，城市進樓光纜6芯以上，有條件的直接布放樓內垂直光纜。
　　4、考慮綜合布線成本，戶線接入需要分時分批的進行布線，避免一次性全覆蓋造成資源的長期閑置。OUN設備是影響投資的重要因素之一，建議初期設備端口容量按覆蓋用戶數的20%配置。
　　六、設備選擇及組網策略
　　1、語音業務提供方式：城市新建區域語音業務在FTTB模式下以樓宇設備為宜，已有區域新增窄帶業務以調配現有資源為主，無法調配解決以AG（AccessGateway，接入網關）建設方式解決；
　　2、采用PON進行FTTN建設時，采用內置語音和數據的ONU。
　　3、PON寬帶組網：上聯帶寬1Gbps以上，傳輸距離不受限制時，直接上聯BRAS，上聯帶寬小于1Gbps或上聯距離受限時OLT通過匯聚交換機上聯BRAS。
　　4、話音組網：FTTB場景下，樓內語音可視為可信終端，類似AG組網，不建議采用BAC設備，各地應積極推進采用IP城域網承載軟交換網絡；如語音業務通過家庭網關接入終端提供，語音組網應引入BAC設備。
　　5、采用PON技術（內置）網管，應新建EMS管理OLT、ONU及內置的語音業務模塊和數據處理模塊。
　　七、實施“光進銅退”步驟
　　“光進銅退”仍需循序漸進。根據Infonetics咨詢公司的調查，FTTC、FTTB是目前運營商的主流選擇，只有部分運營商在新建區域選擇FTTH。NTT作為FTTH推廣最積極的運營商，在其建設規劃中仍然有30%的用戶采用FTTB+VDSL2的建設方式。
　　綜合考慮技術、CAPEX、OPEX和業務能力的要求，對于光纖到戶，我認為不必一步到位，而是盡力挖掘銅纜資源。對于原有銅纜用戶的網絡提速，以FTTN+DSL(光纖到節點+各種DSL技術)方案為主，以較低的建設成本迅速提升網絡帶寬。在用戶線小于500m時，采用VDSL2技術，以獲得最高的用戶帶寬，滿足未來業務的需求。否則采用ADSL2+技術，在獲得最高帶寬的同時，降低CAPEX，實現最有性價比的方案。
　　在市場有需求投資有效益的區域，建議采用FTTB和FTTH（寬帶接入的終極模式——光纖到家）方式，滿足有更高帶寬需求的高端客戶的寬帶接入。
　　目前我們應重點推進新建區域的“光進”，光纖100％到樓，100％到村，提升寬帶品牌；穩步實施改造區域，盡快改造2km以上的線對。
　　在實施過程中，應加強接入局點、接入光纜網和銅纜網的統一規劃，因地制宜開展銅纜網的優化整治，控制銅纜的投資。
　　八、主要接入設備的實施應用策略
　　1、FTTO模式
　�。�1）對單點超過50M以上帶寬需求的可以采用點對點（P2P）光纖接入，推薦用戶使用企業網關和企業網關內置IAD，改造用戶建議保留傳統語音接入。
　　（2）對單點小于50M帶寬需求的宜采用EPON方式解決，其中LAN和IAD均內置于ONU中，ONU采用SBU（單商戶單元）型或MBU（多商戶單元）型
　　2、FTTN模式
　�。�1）在改造區域利用現有機房或新建室外機柜，采用FTTN(P2P)+ADSL2＋方式實現光纖到路邊、光纖到小區和光纖到村，以滿足寬帶提速需求。
　�。�2）在C類農村新建寬帶區域采用FTTN(PON)+ADSL2＋方式實現光纖進村提供寬帶接入。OLT（光線路終端）集中設置于區域中心局，覆蓋范圍可擴大到10公里左右，控制在20公里以內，ODN(光分配網)主要采用一級分光方式、在滿足衰耗核算情況下可采用二級分光方式，光分路器盡量集中設置在各村相對中心位置的主干光節點上；對于銅纜被盜嚴重、線路老化和自然災害等因素導致銅纜維護成本較高的農村地區，可以按特殊需求考慮采用FTTN(PON)+ADSL2＋＋IAD方式進行銅纜的替換。
　　3、ONU內置IAD供電解決策略
　　ONU內置IAD時原則上采用本地供電方式，盡量選用電梯電。為保證斷電時語音業務的正常開展，可以根據需要提供ONU斷電保護：
　　(1)首先考慮采用“一號雙機”等業務套餐捆綁CDMA手機或小靈通避開話音業務的生命線問題。
　　(2)可根據需要配置電池模塊或UPS提供斷電時的語音保護。
　　九、接入網轉型對相關配合專業的要求
　　1、軟交換：
　　內置于ONU的IAD設備，由于存在非授權設備接入軟交換網絡的潛在危險，建議通過獨立的城域網VPN接入，通過BAC設備聯通軟交換專網與該城域網VPN，并且IAD設備分配獨立的私網地址（與軟交換域不同），所有呼叫均經過BAC設備轉發；另外，為了增強安全性，可以采取MAC地址綁定等手段防止未授權用戶接入軟交換網絡。
　　2、光纖、電纜、管道和接入機房：
　　（1）光纖建設嚴格按照光纖物理網規劃實施，建立扁平化集中匯聚的接入層光纖網絡架構。
　�。�2）新建電纜要嚴格按照“銅不出樓、銅不出村”的要求，全面停止主干電纜的新建，大幅下降配線電纜建設。
　�。�3）管道要按照主要滿足光纜布放需求的標準，明顯降低新建管道的管孔規模。
　�。�4）有源標準接入機房的建設要大規模壓縮。
　　十、“光進銅退”建設實施要求
　　“光進銅退”是一項系統工程，建設、市場、運維要相互協作，總體推進，邊試點、邊實施、邊規范。在維護上轉變為以光纜為主，語音和數據的融合需要對維護體系、流程及規程進行調整，需提前做好維護人員的轉型培訓；業務運營上應調整現有的業務管理流程、完善BOSS和資源管理系統；網絡建設方面完善相應技術標準、設備規范、建設規范、加快設備互通進程；加強與建委、開發商和物業公司合作，出臺適用的房地產建設標準，引入應急電源；關注停電對語音服務質量的下降，采用技術手段和維護管理提高樓內設備用電安全；結合CDMA網絡或小靈通及其他通信手段開發新業務提高服務水平；完善用戶服務協議避免法律糾紛
　　堅定不移地加快光進力度，積極引入PON組網技術，加快部署IP語音設備（IAD），聯合PON設備廠家共同促進PON技術和產品的產業成熟度和降低成本，采取“光進銅不進”、“光進銅退”、“光進銅暫不退”等方式兼顧業務、技術和資源盤活需求積極推進接入網轉型。
　　光進銅不進：對現有存量資源無法直接滿足的新建和成片改造區域采取FTTB（FTTH）方式實現光纖到樓道（用戶）。
　　光進銅退：對有提速或擴容需求（及潛在）的原銅纜覆蓋區域采取FTTB（FTTH）方式替換原有銅纜實現光進。
　　光進銅暫不退：對有提速或擴容需求（及潛在）的原銅纜覆蓋區域采取寬帶節點下移（縮短區域內銅纜長度）或FTTN(PON)方式實現光進滿足寬帶需求，而維持銅纜不退來滿足語音需求。
　　同時在推進實施中要按照加快促進光纖到戶產業鏈成熟的要求，促進支撐廠家定制設備和技術能力的提升，帶動光纖配套產品產業的快速成熟，推進接入網專業投資管控、采購物流、工程管理等建設體系的變革創新。
　　結束語：光進銅退是通信發展特定歷史時期的必然產物，它沒有先例可循，只能“模著石頭過河”式的漸進。因此，在推進過程中既不能追求大躍進式的“一步到位”，也不該在新技術、新趨勢下無所作為而落后于社會對通信的需求。
　　總之，“光進銅退”的網絡建設必須基于現有網絡因素和用戶分布現狀，經過嚴密調查科學地預測潛在用戶及業務的分布、合理設計主干光纜路由和設置光節點位置。光進銅退具體的實施過程中，應根據技術和業務的發展情況適時地進行實施，突出“統一規劃，分步實施”的建網思路，這樣才能獲得較好的經濟效益，滿足人們日益增長的對優質、高速通信的需求。
　　
　　參考文獻：
　　【1】陳維義．光進銅退光纖發展新拐點[J]．《中國計算機報》，總第1678期第7期．
　　【2】袁海濤．中國電信集團接入網發展建設指導意見．《中國電信集團“光進銅退”交流資料》，2008年
　　【3】左建．PON與ODN網絡建設指導意見．《中國電信集團“光進銅退”交流資料》，2008年
