摘要：隨著我國城市軌道交通行業的快速發展，國內各大城市地鐵逐步進入全自動駕駛時代，為了研究全自動駕駛模式下車輛基地總平面布局和工藝設計特點，文章總結全自動駕駛模式對車輛基地總平面布局的主要影響，并以國內某全自動駕駛車輛基地為例，分析了順向橫列式、反向縱列式兩種典型車輛基地總平面布局特點，探究了全自動駕駛模式對車輛基地工藝設計帶來的其他影響，為后續全自動駕駛車輛基地設計提供參考。

　　關鍵詞：地鐵;全自動駕駛;車輛基地;工藝設計

　　1研究背景

　　全自動運行系統(fullyautomaticoperation，F(xiàn)AO)基于現代計算機、通信、控制和系統集成等技術，實現列車運行全過程自動化，是新一代城市軌道交通系統，截至2018年12月，全球共有64條地鐵線路采用全自動運行系統[1-2]。未來全球城市軌道交通75%新線將采用全自動運行，40%既有線路將改建為全自動運行線路[3-4]。全自動運行系統在車輛基地中的應用，對提高車輛基地自動化程度、運營安全與效率具有重要的意義，相比常規車輛基地，全自動駕駛車輛基地對總平面布局原則，包括功能分區劃分、信號轉換區段設置、人工及自動駕駛區圍蔽隔離設施等均提出了較高的要求。本文總結了全自動駕駛模式對車輛基地總平面布局的主要影響，并結合全自動駕駛車輛基地設計案例，研究兩種典型總平面布置形式下的全自動駕駛車輛基地布局特點，最后分析全自動駕駛對車輛基地工藝設計帶來的其他影響。

　　2全自動駕駛對車輛基地總平面布局的影響

　　2.1人工及自動駕駛區劃分

　　為了保障車輛運行及人員作業安全、方便生產及運營管理，全自動駕駛車輛基地需進行人工駕駛和自動駕駛區域劃分。人工駕駛區作業內容較為復雜，規律性弱，人工干預程度高，如架修線、定修線、臨修線、靜調線、吹掃線、鏇輪線、調機及工程車線、材料裝卸線等;自動駕駛區作業內容相對簡單、規律性強、人工干預程度低，如停車列檢線、洗車線、牽出線、出入段線等[5]。各地對周月檢線和試車線的區域劃分原則尚未完全統一，可綜合考慮場區條件及運營需求進行區域劃分，避免人工及自動駕駛區被分割。

　　2.2駕駛區之間增設轉換軌

　　相比常規段場，全自動駕駛模式下列車從自動駕駛區進入人工駕駛區，需在轉換軌及常規人工駕駛模式下牽出線功能，進行駕駛模式轉換。為了方便司機上下車，需設置通往信號轉換軌的段內道路，并在轉換軌旁增設司機登車平臺，同時應滿足限界要求。

　　2.3分區增設圍蔽隔離設施

　　(1)段場紅線圍蔽(或圍墻)，實現段場內部與外部的分隔。(2)軌行區物理隔離，實現對軌行區的嚴格分隔，確保段內行車及作業安全。全自動駕駛車輛基地除設置上述隔離設施外，需增設分區圍蔽，包括人工駕駛區與自動駕駛區之間、各自動駕駛分區之間、咽喉區上行與下行之間、人工及自動駕駛區信號轉換區域等，并在道路等需要中斷的地方，增設開門和門禁系統，與信號系統聯鎖。

　　3全自動駕駛車輛基地典型布局方案研究

　　根據段場與接軌站的關系，車輛基地總平面布置主要分為貫通式、盡端式，貫通式布置受到較多的限制因素，國內車輛基地基本以盡端式布置為主，主要包括順向橫列式、反向縱列式。以國內某全自動駕駛車輛基地為例，基于全自動駕駛模式對車輛基地布局新要求，針對順向橫列式、反向縱列式兩種典型布局形式及工藝流線進行探討。

　　3.1順向橫列式

　　運用庫與檢修庫順向橫列布置。全自動駕駛區包括運用庫、洗車機庫、出入段線等;人工駕駛區包括檢修庫、鏇輪庫、調機及工程車庫、材料裝卸線等;周月檢線位于運用庫內，劃分為自動駕駛區，轉換軌設置于出段線東側。順向橫列式車輛基地如圖1所示。

　　3.2反向縱列式

　　運用庫與檢修庫縱列布置，駕駛區劃分與順向橫列式保持一致，轉換軌設置于運用庫東側，兩種總平面布局方式均滿足生產功能需要。反向縱列式車輛基地示意圖如圖2所示。兩種典型車輛基地總平面布局對比分析如表1所示。

　　4全自動駕駛車輛基地其他特點

　　相較于常規車輛基地，全自動駕駛模式會對總平面布局、列車作業流程、自動駕駛區庫房尺寸及工藝設計原則等產生影響。

　　4.1停車列檢庫增加庫房長度

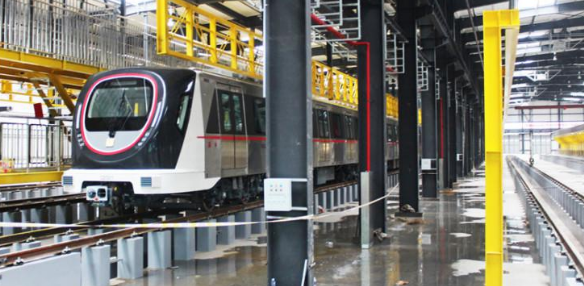

　　采用全自動駕駛模式后，為了提高檢修效率，停車列檢庫設置100%檢查坑，根據信號要求，應充分考慮自動駕駛信號防護距離，兩列位之間的距離≥20m，后一列位車尾與車擋距離≥15m，庫房長度需增加約12m。停車列檢庫庫房長度如圖3所示。

　　4.2停車列檢庫劃分防護分區

　　采用全自動駕駛模式后，為了保證檢修人員及車輛安全，停車列檢庫一般按2~3股道劃分若干個防護分區，并采用隔離網進行隔離。停車列檢庫防護分區如圖4所示。

　　4.3停車列檢庫增設地下通道及庫中門禁

　　采用全自動駕駛模式后，檢修作業人員主要通過地下通道連通各防護分區，庫中平交道各防護分區之間增設門禁，并與信號系統聯鎖。停車列檢庫地下通道及庫中門禁如圖5所示。

　　5結語

　　全自動運行系統在軌道交通中的應用，對常規車輛基地采用全自動駕駛模式后，為了提高檢修效率，停車列檢庫設置100%檢查坑，根據信號要求，應充分考慮自動駕駛信號防護距離，兩列位之間的距離≥20m，后一列位車尾與車擋距離≥15m，庫房長度需增加約12m。停車列檢庫庫房長度如圖3所示。的設計原則產生了較大影響。針對兩種模式下車輛基地設計原則的差異進行研究，相關單位應不斷積累自動駕駛段場設計經驗，優化設計方案，拓寬軌道設計思路，提高自動駕駛模式下車輛基地生產檢修作業效率，不斷提升自動化運行的水平，為后續全自動駕駛模式下車輛基地的優化設計提供參考。

　　參考文獻

　　[1]任安萍.淺談我國全自動無人駕駛地鐵的發展[J].科技視界，2012(25)：207-208.

　　[2]王偉.面向互聯互通的全自動運行系統[J].鐵路技術創新，2016(4)：56-60.

　　[3]郭澤闊.全自動駕駛車輛段總體布局方案設計[J].都市快軌交通，2017，30(2)：42-47.

　　[4]郜春海，王偉，李凱，等.全自動運行系統發展趨勢及建議[J].都市快軌交通，2018，31(1)：51-57.

　　[5]王亞麗.基于全自動駕駛技術的南京地鐵7號線高架車輛段設計[J].城市軌道交通研究，2018，21(10)：142-146.

　　《城市軌道交通全自動運行車輛基地總平面設計研究》來源：《智能城市》，作者:柳明
