摘要：本文結合中海殼牌PG190011管線電伴熱項目施工經驗，對電氣施工的質量控制作業技術和成套配電柜安裝、接地及防雷裝置安裝、電纜橋架安裝及電纜敷設質量控制要點進行了探討，對電氣施工遇到的主要問題進行了研究，并針對性地提出了防治措施。以便以后具有借鑒之意義。

　　關鍵詞：電氣施工,電柜安裝,探討

　　1. 工程概況

　　工程名稱：中海殼牌PG190011管線電伴熱項目配電柜安裝

　　變電站名稱：250變電站

　　盤柜名：DP01

　　安裝的位置：SB250NO2-RR2-Q

　　施工圖號：BM-8530-1600-8011

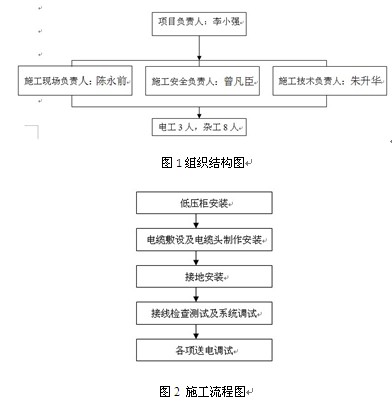

　　工程工作量：變電所安裝部分，低壓柜安裝1臺，低壓動力電纜敷設約1070米、控制電纜2200米。戶外終端頭制作安裝(干包式)25個，控制電纜頭制作安裝34個。電纜橋架揭蓋蓋板300米。交流380V送配電設備系統調試1套。本工程的施工技術關鍵本工程關鍵在變電所的低壓柜的安裝及電纜敷設，這部分工作直接影響本工程進度。因此，這部分工作必須認真、細致安排。施工人員、質量體系和安全機構的安排具體見圖1所示，具體的施工程序見圖2所示。



　　2. 電氣施工質量控制要點

　　2 .1成套配電柜安裝質量控制要點

　　盤柜安裝時，用線錘、水平尺、鋼尺等工具對其質量進行跟蹤檢查。保證柜體水平度、垂直度、柜間間隙在允許的范圍內。擴建技改項目中，常遇到在原預留孔添加柜子情況，低壓配電屏母線系統分段布置于開關柜頂部的母線隔室內，設備出廠時不能整體組裝，所以施工時僅采用更換或拆除絕緣支撐件來重新調整母線。母線搭接面的質量檢驗是質量控制的重點。以前母線接觸面，允許用塞尺檢查，按(GBJ 149- 90)規定，監理應嚴格要求安裝單位用力矩扳手緊固母線的連接螺栓，達到規定的鋼制螺栓緊固力矩值，以保證母線接觸緊密，減少接觸電阻。

　　2.2 接地及防雷裝置安裝質量控制要點

　　接地極的位置與管徑符合設計要求，接地線與接地極的焊接與防腐。扁鋼的搭接長度應為其寬度的兩倍，三面施焊，圓鋼的搭接長度應為其直徑的六倍，雙面施焊;扁鋼與角鋼焊接、扁鋼與鋼管時，應將扁鋼彎成直角形或弧形與鋼管或角鋼焊接，以滿足搭接面要求，并應刷瀝青油兩道防腐，全部鐵件都需鍍鋅。利用結構柱內主筋作防雷引下線時，自下而上需要是用作有標記兩根以上主筋;屋頂避雷帶的作法，避雷帶采用扁鋼鍍鋅或圓鋼;平面屋頂上所有凸起的管道或金屬構筑物、爬梯等，都需和避雷帶連接;利用屋面金屬扶手欄桿做避雷帶時，拐彎處應做成圓弧的活彎，欄桿應和接地引下線可靠焊接;測試點的制作需按設計要求和施工規范規定。

　　2.3 電纜橋架安裝及電纜敷設質量控制要點

　　電纜橋架安裝及電纜敷設, 是供電系統的基礎工作，戰線長，工作量大。橋架安裝重點檢查現場放線，安裝、立柱選用、固定應正確，焊接固定牢靠，立柱應豎直橫平，其垂直偏差不允許超過規定，其間距應符合設計負載要求;立柱垂直與橫撐應，其偏差不允許超過規定值，開口銷安裝正確，連接應牢靠，層間最小允許凈距應符合規定。電纜敷設主要抓組織的工作，首先熟悉圖紙要求的走向、等級、層數, 施工單位做好電纜放線計劃, 畫出電纜敷設次序、走向示意圖, 以便敷設時大量人員有序地搬運、敷設電纜;電纜敷設占槽率: 動力電纜、控制電纜占槽率不得超過75%;電纜不得有損傷、扭絞及漏、滲油現象。敷設過程中，嚴格按設計文件及施工規范要求。將控制電纜和動力電纜分開敷設。垂直敷設電纜時應敷設一根綁扎一根，電纜全部敷設完后要每隔2米用尼龍綁扎帶或阻燃尼龍繩綁扎一道。這一階段質量控制主要采用旁站方式，通過監理旁站見證電氣試驗檢測產生的每一數據和發生的現象，符合規程規范和設計要求。監督部門主要根據規程規范和設計要求監督調試步驟、程序和數據的真實性。絕緣電阻和接地電阻對接地裝置的測試應按項目設計要求進行，接地電阻值符合設計要求，絕緣電阻滿足規程規范和設計要求。

　　3. 施工容易出現的質量問題以及采取的措施

　　3.1接地裝置工程質量問題及防治措

　　接地扁鋼連接時焊肉不均勻：首先調整好焊機的電流量，再施焊;焊一遍達不到要求，再焊一遍，直到符合要求為止。接地體埋深不合格：接地體敷設位置正確，連接牢固，接地體埋設深度距地面符合設計要求并不小于0 . 6m。電氣裝置的每個接地部分串聯連接：電氣裝置的每個接地部分應以單獨的接地線與接地干線相連接，不得在一個接地線中串接幾個需要接地部分。接地裝置焊接部位不作防腐處理：焊接完畢應及時防腐。接地線跨越變形縫無補償裝置：接地線應牢固、平直，固定點間距均勻，跨越變形縫有補償裝置，可用接地線本身彎成弧狀代替;穿墻有保護管，油漆防腐平整。

　　3.2盤(柜)安裝工程質量問題及防治措施

　　型鋼基礎框架幾何尺寸和盤箱柜不相符，用氣焊擴孔平直度達不到規定要求：制作盤箱型鋼基礎框架前，首先將所使用的型鋼平直，將“死彎” 的部位切割掉，用機器開孔。固定支架、墊板安裝后露出地平面，影響外觀質量，甚至影響手車進出柜操作：固定框架用的支架、墊鐵在使用前，應先將土建地面標高確定好，再確定安放位置，但必須放置在地平面以下。接地安裝不規范：盤柜接地應從接地干線直接接至基礎框架螺絲和箱的接地母排上，不應該從接地干線引自基礎框架后再接到箱內母排上。配電柜安裝不規范：配電柜兩側及頂部的隔板應齊全、安裝牢固、無損壞;柜內所有設備應安裝牢固;螺栓、銷子、螺帽、墊圈都應齊全;回路名稱和零件標號齊全，柜內清潔。手車推拉靈活和輕便不夠：協助供貨商處理。配電柜試驗前，未檢查螺栓：配電柜安裝完畢后，在交接試驗前應將柜內所有電器螺栓的松緊程度檢查一遍，有脫漆時，應噴刷補齊。

　　3.3導管敷設工程質量問題及防治措施

　　隱蔽導管敷設在電氣工程中占到非常大的比例，很容易出現質量問題的技術環節，它是電氣工程施工的一個基本環節，很多施工人員很容易產生麻痹心理，應該引起我們的足夠重視。導管敷設施工中，在穿線作業時極容易劃開導線的絕緣層，造成重大安全隱患。金屬材質導管的常見問題是管口不做處理，裁剪下來的管口有許多毛刺，這些金屬毛刺鋒利異常，安裝完畢后，在使用運行中，一旦發生問題，輕者造成短路停電，且難以維修，重者造成火災，帶來不可挽回的重大損失。為了防止這類質量問題的發生，本文認為首先應嚴格操作規程，對金屬導管管口剪裁完成后，按相關規程要求，管口形狀應當進行處理，必須做成喇叭形或加保護套。施工過程中，要加強技術指導和監督檢查，發現管口不符合技術要求的，要堅決不準進行穿線施工作業。關于FPC阻燃管的施工，質量問題集中出現在穿過現澆板或柱子時或接頭處，阻燃管因材質的原因，加上壁薄的物理特性，對溫度的變化敏感，因此在穿過現澆梁或柱子時極易被壓扁或混凝土振搗時被損傷破裂，灌進沙漿，穿線時無法通過。接頭處容易出現的問題, 主要是因為沒有達到要求粘接強度時，被壓彎拉長，從接頭套管中脫出，解決這些問題的辦法：在FPC管穿過現澆梁柱時加上套管，避免因混凝土振搗時被損傷破裂或被壓扁，造成無法接線的難題。關于接頭問題的處理，一般是在接頭時提前粘接，達到要求強度之后再上墻，可以避免問題的發生。

　　4. 結論

　　確保電氣施工質量對于整個項目質量非常重要，本文結合中海殼牌PG190011管線電伴熱項目施工經驗，對電氣施工質量遇到的主要問題進行深入的探討和研究，并針對性地提出了防治措施。以便以后具有借鑒之意義。

　　參考文獻：

　　[1] 薛國清.智能建筑的電氣保護與接地[J].山西建筑，2005，31(06) ：133-134..

　　[2] 陸有娟.建筑物施工中的電氣施工綜述[J].山西建筑，2007，33(27)：202-203.
