摘要：非消防電源主要包括非應急照明電源、空調電源、以及其它與消防無關的一些動力電源。當發生火災時應該及時切斷，用以控制火災的蔓延及保證消防救援人員的安全。文章對消防時哪些非消防電源要切斷及切斷方式和過程等問題進行了分析探討，最后結合應用案例進行分析。
　　關鍵詞：負荷等級，消防電源，非消防電源，分勵脫扣
　　1.前言
　　在民用建筑工程設計中，消防時非消防電源的切斷經常被設計者當成一個小問題而沒有明確的確定哪些電源需要切斷及怎么切斷。
　　《火災自動報警系統設計規范》(GB50ll6-98)第6.3.1.8條明確規定:火災確認后，消防控制設備應有切斷有關部位的非消防電源的功能。《民用建筑電氣設計規范》(JGJ16-2008)第13.4.9條也指出:火災確認后，應能在消防控制室自動切除相關區域的非消防電源。切斷方式也可以人工切斷，之所以要求手動切除相關區域的非消防電源，是為了能準確地核實火災發生地點和恰當地選擇如何采取應急措施，以防止因誤操作導致不恰當的斷電，從而引起人員的驚慌和混亂，不利于人員有組織地疏散。
　　2.消防電源與負荷等級的聯系與區別，
　　在工程實際中好多人沒有完全明確哪些是消防電源，往往把一、二級負荷都當成消防電源來對待，以負荷的等級作為強切的依據。
　　《民用建筑電氣設計規范》(JGJ16-2008)第3.2節明確定義了負荷等級及供電要求。
　　一、符合下列情況之一時，應為一級負荷：
　�。保�中斷供電將造成人身傷亡時；
　�。玻�中斷供電將在政治、經濟上造成重大損失時。例如：重大設備損壞、重大產品報廢、用重要原料生產的產品大量報廢、國民經濟中重點企業的連續生產過程被打亂需要長時間才能恢復等；
　　３．中斷供電將影響有重大政治、經濟意義的用電單位的正常工作。例如：重要交通樞紐、重要通信樞紐、重要賓館、大型體育場館、經常用于國際活動的大量人員集中的公共場所等用電單位中的重要電力負荷。在一級負荷中，當中斷供電將發生中毒、爆炸和火災等情況的負荷，以及特別重要場所的不允許中斷供電的負荷，應視為特別重要的負荷。
　　二、符合下列情況之一時，應為二級負荷：
　�。保�中斷供電將在政治、經濟上造成較大損失時。例如：主要設備損壞、大量產品報廢、連續生產過程被打亂需較長時間才能恢復、重點企業大量減產等。
　�。玻�中斷供電將影響重要用電單位的正常工作。例如：交通樞紐、通信樞紐等用電單位中的重要電力負荷，以及中斷供電將造成大型影劇院、大型商場等較多人員集中的重要的公共場所秩序混亂。
　　同時《民用建筑電氣設計規范》(JGJ16-2008)第3．2．3明確定義了民用建筑中消防用電的負荷等級：
　　1一類高層民用建筑的消防控制室、火災自動報警及聯動控制裝置、火災應急照明及疏散指示標志、防煙及排煙設施、自動滅火系統、消防水泵、消防電梯及其排水泵、電動的防火卷簾及門窗以及閥門等消防用電應為一級負荷，二類高層民用建筑內的上述消防用電應為二級負荷；
　　2特、甲等劇場，本條1款所列的消防用電應為一級負荷，乙、丙等劇場應為二級負荷；
　　3特級體育場館的應急照明為一級負荷中的特別重要負荷；甲級體育場館的應急照明應為一級負荷。
　　“負荷等級”這個概念是有一個前提，即在系統所處的環境是在通常情況下，因為電源故障等原因而要求增加供電可靠性要求，也就是要求當正常電源因故不能供電要求切換為備用電源以保證連續供電。消防電源是指在火災的環境下（及非正常災害的狀態下）還要求連續供電的設備，是用以保證人員安全疏散及滅火設備的正常使用。負荷等級跟消防電源有著明確的區別，消防電源是一級負荷或二級負荷的一種比較特殊的負荷，其不但要求供電的可靠性要高，還要求正常電源與備用電源在末端配電箱切換，同時消防電源所用的電纜的耐火、供電時間等等級比普通電源高。而規范并沒有要求所有一、二級負荷供電回路都要求采用耐火等高等級電纜電線。強切非消防電源是控制火災的蔓延及保證消防救援人員現場不被觸電的安全措施，也就是當火災發生時，有的一、二級負荷供電電源也需要切斷。尤其是新的規范把好多非消防負荷的等級都提高，比如一類高層的生活水泵，客梯之類的都為一級負荷，當發生火災時，這類一級負荷就必須切除。因此筆者認為具體問題要具體分析，火災時相關區域非消防負荷一定要切除，至于切除的方式就可以選擇。
　　3.非消防電源切斷
　　非消防電源強切的目的在于控制火災的蔓延及保證消防人員的安全，而消防滅火的終極目的就是保護人民的生命和財產安全或者使損失最小，同時火警信號一般都是發生在火警初期，而盲目地切斷一、二類非消防負荷要么造成比較大的設備財產損失，要么會造成比較大的人員恐慌，不利于人員疏散，比如醫院手術室電源。因此在確認火災后，采取一些補救措施之后再切除也是可行。前面提到規范對于非消防電源的切斷方式有手動和自動兩種方式，也就是要根據非消防電源的用途及等級來做出選擇，同時非消防電源的切除時間都是可以選擇的。下面談一些常見非消防電源的切除。
　　3.1非消防照明用電電源
　　火災報警后,若馬上切斷照明用電,極易造成人們的心理恐慌,引起混亂,不利于人員疏散。再者在火災初期,組織人員滅火,亦需要有足夠的照度。所以對照明電源的切斷應十分慎重,應在火災確認后,根據火情,由消防控制室手動切除火災相關區域的照明電源。目前,有些工程采用自動方式單信號切斷非消防電源,在誤操作的情況下,則會擾亂人們正常的工作、生活秩序,甚至會造成事故。因此,必須采用雙信號控制,這對公共聚集場所及娛樂場所的消防安全,顯得尤為重要。
　　3.2空調、送排風、電熱及其他非消防用電電源
　　建議此類設備在火災報警后,根據建筑物的重要程度采取自動斷電措施。對十分重要的建筑可按相關區域自動切除這類負荷,對一般建筑,可從配電室自動按回路切除。主要因為:
　　1）此類設備斷電,可能會給人們的生活帶來諸多不便,但不致引起恐慌和混亂。
　　2）由于現代建筑物大多需二次裝修,有些裝修照明用電量大大超過原有設計照明用電量。
　　另外,有些業主為降低投資,要求設計人員將變壓器容量定的偏小,隨著日后用電設備的增加,致使建筑物內的變壓器接近滿負荷運行。而且在對建筑物進行負荷計算時,消防用電設備,如:消防水泵、防排煙風機的容量一般不考慮在內。所以火災發生后,若不能盡快切除部分這類非消防用電設備,隨著消防用電設備的不斷投入運行,很可能致使已處于超負荷運行的變壓器低壓出線開關跳閘。
　　3.3電梯電源
　　電梯在火災應急情況下的控制,《火災自動報警設計規范》第6.3.1.9條及《民用建筑電氣設計規范》第13.49條都規定:火災發生后,消防控制室應能發出控制信號,強制所有電梯停于首層。二者不同之處是:《火災自動報警設計規范》要求即可手動控制也可自動控制，同時接受電梯的反饋信號，,而《民用建筑電氣設計規范》則要求全部電梯停于首層后,且切除非消防電梯的電源。關于非消防電梯停于首層后其電源的切斷,通常在這樣的做法:選擇帶有分勵脫扣線圈的低壓斷路器作為非消防電梯的電源開關,以便從消防控制室遙控開關跳閘。筆者認為,這種作法不可取。因為,一旦從電梯機房或配電室將非消防電梯的電源切除,恢復起來較困難。且由于電梯是高層建筑縱向通道的主要交通工具,在火災初期,消防人員及消防器具均需迅速到達火災現場,有時單靠消防電梯尚不能滿足要求,還需根據火情,在一段時間內利用非消防電梯進行運輸。所以需要從消防控制室切除非消防電梯電源時,可在消防控制柜上設轉換開關,切斷其電梯控制回路電源。
　　4.火災發生后非消防電源的切斷過程如下
　　4.1火警信號經各種火災探測器，手動報警按鈕等觸發送入中央控制主機,消防控制室利用火災指揮系統,包括緊急廣播或對講電話與災區值班人員聯系,確認火災后,操作人員輸入火災事件程序,進行疏散和撲救。
　　4.2火災本層及其上、下兩層的非消防電源經控制自動或手動切斷,空調停止,并在消防控制室顯示記錄動作完成情況。
　　4.3著火層所在區域衛生間的排氣系統,以及本區各層衛生間排氣扇的電源同時切斷。
　　4.4著火層及其上、下兩層的一切非消防照明電源切斷、區域內事故照明和疏散指示燈開啟。
　　4.5電梯全部降到首層,非消防電梯的電源被切斷。
　　5.應用舉例
　　5.1小系統

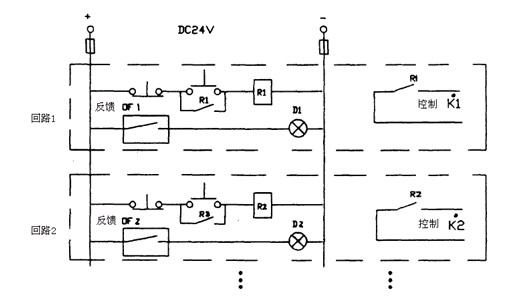

　　對于非消防電源不多的小型建筑物，可用按鈕控制器和信號燈來控制和顯示分勵脫扣器的動作，直接切斷非消防電源。這種方案線路較多，但可靠性高，如圖1所示。采用DC24V工作電源，但可以根據工程實際情況選擇合適電源電壓等級。
　　
　　                                                                                       圖1
　　4.2大系統

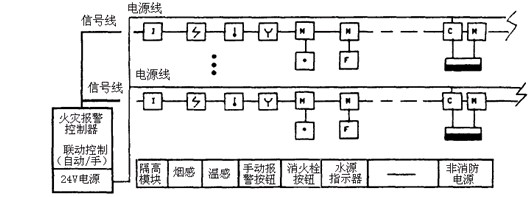

　　對于高層建筑物，分層切斷非消防電源的數量多時，一般火災自動報警系統均采用二總線微機型設備。所以，分勵脫扣器的動作可采用控制模塊與反饋模塊或兩種功能兼有的模塊，實現自動開關的分斷及分斷后的返回確認。這種方案應用普遍，線路簡化，布線靈活。此外，在火災報警系統集中在控制柜上，當自動方式失控時，可以轉為硬手動或軟手動操作，在工程實施時，可向火災自動報警設備廠家提條件，能夠在硬件配置與軟件編程方面加以實現。如圖2所示。
　　
　　                                                                     圖2
　　圖2中，M為輸人模塊，C為控制模塊。當火災發生時，總線制火災報警控制點通過控制模塊C(通常延時30秒)自動控制斷路器脫扣器跳閘，輸人模塊M接收反饋信號。工作原理同開啟正壓送風口內部聯鎖接點一樣容易實現切斷與火災有關部位的非消防電源
　　6.結尾
　　隨著電氣技術的發展,鑒于建筑滅火的形勢,有必要根據建筑物的性質，規模作如下建議:①超高層建筑應在消防控制室設置非消防電源的集中顯示、切斷裝置;
　　②一類高層建筑宜在消防控制室設置非消防電源的集中顯示、切斷裝置;
　　③二類高層建筑可在消防控制室設置非消防電源的集中顯示、切斷裝置;
　　④非消防電源的切斷順序可按著火的樓層或防火分區依鄰近原則依次切除。根據負荷的性質、重要性可手動也可自動切除。另外高層建筑實現上述規定較為容易,而低層建筑則應根據各個建筑具體情況進行設計,功能復雜的建筑也可以在消防控制室設置非消防電源集中顯示切斷裝置。
　　
　　參考文獻：
　　[1]中華人民共和國建設部.JGJ16-2008民用建筑電氣設計規范.北京：中國建筑工業出版社，2008
　　[2]中華人民共和國公安部.GB50116-98火災自動報警系統設計規范.北京：中國計劃出版社.1999.
　　[3]孫景芝主編，電氣消防北京：中國建筑工業出版社，2004.
　　[4]陳富貴,唐燁.建筑物火災發生后非消防電源的切斷方式[J].建筑電氣,2004,(01)
　　[5]江立娜,戶哲.建筑物火災發生后非消防電源的切斷方式[J].白城師范學院學報,2005,(03)
　　[6]鄭雁秋,黃玉峰.關于高層民用建筑消防工程設計和施工的幾點體會[J].消防技術與產品信息,2005,(06)
　　[7]陳景茂,韓偉華.高層建筑消防電氣設計若干問題的體會與探討[J].丹東師專學報,2003,(03)
