摘要：電網無功補償是一項建設性的技術措施,對電網安全、優質、經濟運行有重要作用。因此，本文作者結合目前人們所關注的電網無功補償問題進行了分析和建議。
　　關鍵詞：配網，無功補償，分析

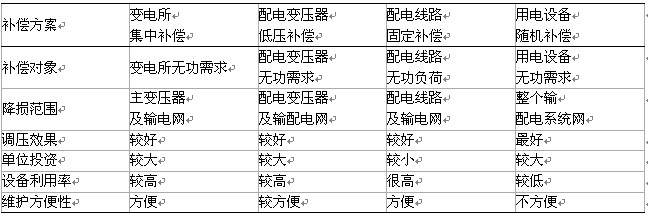

　　1配電網無功補償方案比較
　　配電網無功補償方案有變電所集中補償(方式1)、配電變壓器低壓補償(方式2)、配電線路固定補償(方式3)和用電設備隨機分散補償(方式4)。
　　1.1變電所集中補償
　　變電所集中補償裝置包括并聯電容器、同步調相機、靜止補償器等,主要目的是平衡輸電網的無功功率,改善輸電網的功率因數,提高系統終端變電所的母線電壓,補償變電所主變壓器和高壓輸電線路的無功損耗。這些補償裝置一般集中接在變電所10kV母線上,因此具有易管理、方便維護等優點,但這種補償方案對10kV配電網的降損不起作用。
　　為實現變電所的電壓/無功綜合控制,通常采用并聯電容器組和變壓器有載調壓抽頭協調調節。但大量的實際應用表明,投切過于頻繁會影響電容器開關和變壓器分接頭的使用壽命,增大運行維護工作量,通常要限制變壓器抽頭調節和電容器組操作次數。采用電力電子開關控制成本比較高、開關自身功率損耗也很大,因此變電所高壓電壓/無功綜合控制技術仍有待進一步改善。
　　鑒于變電所集中無功補償對提高高壓電網功率因數、維持變電所母線電壓和平衡系統無功有重要作用,因此應根據負荷的增長需要、設計好變電所的無功補償容量,運行中在保證電壓合格和無功補償效果最好的情況下,盡可能使電容器組投切開關的操作次數為最少。
　　1.2配電變壓器低壓補償
　　配電變壓器低壓補償是目前應用最普遍的補償方法。由于用戶的日負荷變化大,通常采用微機控制、跟蹤負荷波動分組投切電容器補償,總補償容量在幾十至幾百千乏不等。目的是提高專用變壓器用戶功率因數,實現無功的就地平衡,降低配電網損耗和改善用戶電壓質量。
　　配電變壓器低壓無功補償?shù)膬?yōu)點是補償后功率因數高、降損節能效果好。但由于配電變壓器的數量多、安裝地點分散,因此補償工作的投資較大,運行維護工作量大,因此要求廠家要盡可能降低裝置的成本,提高裝置的可靠性。
　　采用接觸器投切電容器的沖擊電流大,影響電容器和接觸器的使用壽命;用晶閘管投切電容器能解決接觸器投切電容器存在的問題,但明顯的缺點是裝置存在晶閘管功率損耗,需要安裝風扇和散熱器來通風與散熱,而散熱器會增大裝置的體積,風扇則影響裝置的可靠性。
　　為解決這些問題,開發、研制了機電一體開關無功補償裝置。該裝置采用固定補償與分組補償結合,以降低裝置的生產成本;裝置能實現分相補償,以滿足三相不平衡系統的需要。
　　機電開關控制使裝置既有晶閘管開關的優點,又具有接觸器無功率損耗的優點。幾千臺裝置的現場運行、試驗表明,機電開關補償裝置體積小、可靠性高,能滿足戶外環境和長期工作需要。低壓補償裝置安裝地點分散、數量大,運行維護是補償工程需要重點考慮的問題;另外,配電系統負荷情況復雜,系統可能存在諧波、三相不平衡、出現過補償?shù)葐?wèn)題。
　　1.3配電線路固定補償
　　大量配電變壓器要消耗無功,很多公用變壓器沒有安裝低壓補償裝置,造成很大無功缺額需要變電所或發電廠承擔。大量的無功沿線傳輸使得配電網的網損居高難下,這種情況下可考慮配電線路無功補償,提出了配電線路無功補償?shù)谋匾�性和方法�?br /> 　　線路補償是通過在線路桿塔上安裝電容器實現無功補償。由于線路補償遠離變電所,因此存在保護難配置、控制成本高、維護工作量大、受安裝環境限制等問題。因此,線路補償?shù)难a(bǔ)償點不宜過多;控制方式應從簡,一般不采用分組投切控制;補償容量也不宜過大,避免出現過補償現象;保護也要從簡,可采用熔斷器和避雷器作為過電流和過電壓保護。
　　線路補償主要提供線路和公用變壓器需要的無功,工程問題關鍵是選擇補償?shù)攸c(diǎn)和補償容量。線路補償適用于功率因數低、負荷重的長線路。線路補償一般采用固定補償,因此存在適應能力差、重載情況下補償度不足等問題。
　　1.4用電設備隨機分散補償
　　在10kV以下電網的無功消耗總量中,變壓器消耗占30%左右,低壓用電設備消耗占65%以上。由此可見,在低壓用電設備上實施無功補償
　　十分必要。從理論計算和實踐中證明,低壓設備無功補償?shù)慕?jīng)濟效果最佳,是值得推廣的一種節能措施。
　　與前三種補償方式相比,隨機補償更能體現以下優點:①線損率可減少20%;②改善電壓質量,減小電壓損失,進而改善用電設備啟動和運行條件;③釋放系統能量,提高線路供電能力。
　　由于隨機補償?shù)耐顿Y大,確定補償容量需要進行計算,以及受管理體制限制重視不夠和應用不方便等原因,目前隨機補償?shù)膽?yīng)用和效果都不理想。因此,對隨機補償需加強宣傳力度,應針對不同用電設備的特點和需要,開發研制體積小、造價低、易安裝、免維護的智能型用電設備無功補償裝置。
　　2無功補償?shù)恼{(diào)壓作用分析
　　2.1典型實例的計算
　　某工程變電站10kV母線A線路簡化接線。該線路自變電所端開始一段與B線
　　               　　
　　為同桿雙回線,其中B線較短些,接有18臺配電變壓器;而A線路較長,接有31臺配電變壓器,變壓器總?cè)萘繛?895kVA。

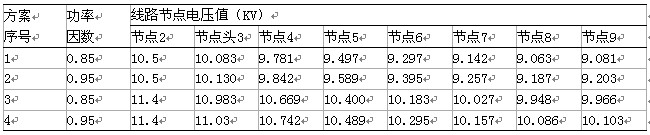

　　A線路31臺變壓器容量為50～1000kVA大小不等,為計算和分析方便,對實際的31臺變壓器就近進行了等值處理。根據變壓器節點的總?cè)萘?假設各節點變壓器在負載系數Kf=0.65(相當于較大負荷情況)狀態下工作,各臺變壓器均取功率因數cosφ=0.85,可計算節點變壓器和各段線路的有功負荷;再假設變電所母線電壓分別為10.5kV和11.4kV,運用負荷矩法可分別計算不同情況下線路的各節點電壓。依此方法計算的幾種結果如表2所示。


　　2.2計算結果分析
　　表2中變電所母線電壓10.5kV為負荷高峰期正常逆調壓的要求電壓;11.4kV是為保證和滿足線路末端用戶(節點8和節點9)母線電壓在額定范圍內,變電所母線應達到的電壓,也是實際系統中經常需要的運行電壓。
　　按GB1232521990對供電電壓允許偏差的規定,10kV及以下三相供電電壓允許偏差為額定電壓的±7%。因此,從表2計算結果可以看出:1)該線路依靠正常的分接頭逆調壓,功率因數cosφ=0.85時,節點6到節點9電壓超標;功率因數cosφ=0.95時,節點7到節點9電壓超標。因此,僅靠變壓器分接頭逆調壓,不能滿足線路末端用戶的電壓質量要求。
　　2)提高變壓器功率因數,對該線路電壓有調節作用,但只能部分地解決電壓?jiǎn)栴}。
　　3)變電所電壓提高到11.4kV能滿足末端用戶電壓要求,但變電所母線電壓屬嚴重超標。
　　會造成變電所10kV電容器和部分低壓電容器的保護超過1.1UN(系額定電壓,下同)的定值,迫使無功補償裝置退出運行,這將使電網損耗明顯增大。
　　2.3原因和解決措施
　　系統電壓?jiǎn)栴}的主要原因是導線截面小、供電半徑大。例如,在線路4.5km范圍內(5節點之前),電壓不會超標。因此,對更換導線或插入新變電所是解決該線路電壓?jiǎn)栴}的根本措施。

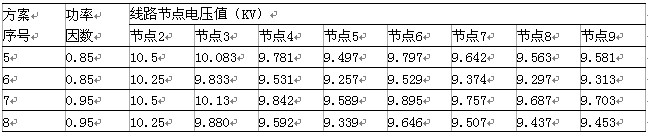

　　節點6位置安裝一臺晶閘管電壓調節器(TVR),是解決該線路電壓?jiǎn)栴}的更有效措施。TVR可使節點6電壓在方案1和方案2基礎上調高500V,有TVR調壓的各節點電壓計算結果如表3所示。TVR方案優點是一臺設備解決全線路的電壓?jiǎn)栴},經濟性顯而易見的。


　　　3產品選型及工程應注意的問題
　　低壓無功補償安裝地點分散、數量多,且配電網電壓、負荷情況復雜。工程中相關問題考慮不周,不僅影響裝置正常運行,也帶來很多維護、管理等問題,工程問題必須引起重視。
　　3.1運行及產品可靠性問題
　　與配電變壓器相比,低壓補償裝置的維護量無疑要高很多;控制系統越復雜、功能越多,維護工作量越大。
　　低壓補償裝置的可靠性決定于開關和電容器。電容器壽命與工作條件有關,因此裝置的投切開關是關鍵。
　　3.2產品類型和功能選擇問題
　　對配電臺變的補償控制,有多種類型和不同功能的產品可供選擇。城市電網臺上變壓器多以無功補償為主,很多要求有綜合監測功能。農村電網不同場合要求不同,可考慮配電+補償、補償+計量,特殊用戶可用配電+補償+計量或補償+綜合監測。
　　3.3控制量選取和控制方式問題
　　很多專用變壓器補償裝置根據電壓控制電容器補償無功量,這種方式有助于保證用戶的電壓質量,但對電力系統無功補償不可取。若只按電壓的高、低來控制,無功補償量可能與實際需求相差很大,容易出現無功過補償或欠補償。從電網降低網損角度,取無功功率為控制量是最佳控制方式。
　　3.4補償效果和補償容量問題
　　前面實例分析表明,配電變壓器低壓無功補償可提高功率因數,降低損耗,但只在節點6配電變壓器裝補償,對10kV線路降損作用很小。
　　配電網日負荷變化大,負荷性質不同,補償容量要求也不同。大量工程實踐表明,動態補償容量在配變?nèi)萘?0%～30%內。同時,對個別情況可能需要進行特殊處理。
　　3.5無功倒送和三相不平衡問題
　　無功倒送會增加線路和變壓器的損耗,加重線路供電負擔。為防止三相不平衡系統的無功倒送,應要求控制器檢測、計算三相無功和進行投切控制。固定補償容量過大,容易出現無功倒送,一般動態補償能有效避免無功倒送。
　　系統三相不平衡同樣會增大線路和變壓器損耗。對三相不平衡較大的負荷,比如機關、學校等單相負荷多的用戶,應考慮采用分相無功補償裝置。并不是所有廠家的控制器都具有分相控制功能,這是工程必須注意的問題。
　　3.6諧波影響和電容器保護問題
　　諧波影響會使電容器過早損壞或造成控制失靈,諧波放大會使干擾更加嚴重。工程中應掌握用戶負荷性質,必要時應對補償系統的諧波進行測試,存在諧波但不超標可選抗諧波無功補償裝置,而諧波超標則應治理諧波。電容器耐壓標準為1.1UN,補償控制器過電壓保護一般取1.2UN,超過必須跳閘。在實際工程中,對電壓較高電網的裝置應予以關注。
　　總之,由于配電網負荷、場合的復雜性,雖然裝置容量小、電壓低,卻有很多值得認真分析和思考的問題。特別是臺變補償在戶外,使用環境差,工程上應給予足夠的重視。
