摘要：安全、正確的開展6kV高壓開關柜的電流互感器、電壓互感器、真空斷路器及真空接觸器、避雷器、母線、繼電器、表計、綜合保護試驗工作的措施。
　　關鍵詞：6kV配電裝置的試驗措施、安全措施
　　1、試驗的目的
　　現在6kV開關室保護配置全面，自動化程度高，測量表計、變送器、真空斷路器、CT、PT、避雷器等按等級規定也做了相應配置，為使保護的可靠性、靈敏性以及表計的準確性滿足技術規范的要求，并保證調試校驗工作安全、順利的進行，要對6kV高壓配電裝置進行嚴格的電氣試驗。
　　2.6kV高壓配電裝置電氣試驗依據文件：
　　2.1《電氣裝置安裝工程電氣設備交接試驗標準》GB50150-91；
　　2.2《電力建設安全工作規程》（火力發電廠部分）DL5009.1-2002；
　　2.3《電力建設安全健康與環境管理工作規定》2002-01-21；
　　2.4《質量環境職業健康安全管理手冊與體系程序》
　　2.5《繼電保護校驗規程》及《繼電器校驗規程》
　　2.6《電測儀表校驗規程》
　　2.7設備廠家說明書、出廠試驗報告及相關技術資料；
　　3.開工前應具備的條件和施工前應做的準備：
　　3.16kV開關柜已運至現場并安裝就位。
　　3.2試驗現場清潔干凈，道路暢通。
　　3.3試驗所需工具儀器準備齊全。
　　3.4試驗人員熟悉試驗儀器的操作方法。
　　3.5設計院圖紙齊全。
　　3.6設備廠家說明書、出廠試驗報告及相關技術資料齊全。
　　4.人員組織、分工及有關人員的資格要求
　　技術負責:1人，施工負責：1人，電氣試驗工:4人，以及其它相關管理人員。所有人員必須經過安全培訓，持證上崗。電氣試驗工還應持有相關部門頒發的有效證件（包括計量證書）。所有參加試驗人員已接受技術交底和安全交底并簽字，應充分了解被試設備的性能和熟悉儀器的使用方法，并嚴格按照作業指導書的要求進行施工，如有疑問或不清楚的地方及時詢問技術人員，不得盲目施工。
　　
　　

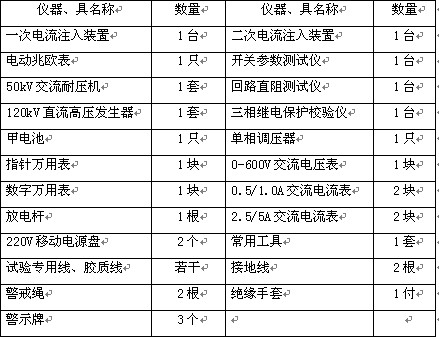

　　5．所需的試驗儀器、工器具

　　6．對試驗儀器、工器具的安全要求
　　6.1試驗電源必須實行“一閘一機”制，必須接至漏電保護器上，額定漏電電流應不大于30mA，額定漏電動作時間應小于0.1ms。
　　6.2試驗儀器的外殼必須接地良好，其電源線無損傷及老化。
　　6.3試驗儀器操作旋鈕轉動平滑靈活，無間斷點，無突升點。
　　6.4儀器接地線的截面不小于5mm2。
　　6.5試驗電源線用軟橡皮電纜，截面不小于16mm2。
　　6.6萬用表、兆歐表、電流電壓表、移動電源盤、絕緣手套等經檢驗合格，并在有效期范圍之內。
　　6.7常用工具應絕緣良好。
　　7.試驗工序、方法及要求
　　7.1施工工序
　　試驗準備→試驗接線→設備試驗→試驗拆線→試驗結果分析→試驗報告整理
　　7.2試驗準備：
　　7.2.1檢查試驗儀器狀態，確保儀器齊全、完好。
　　7.2.2把儀器運送到施工使用現場。
　　7.2.3用移動電源盤從現場施工用電源盤上引接臨時電源供試驗使用。
　　7.3試驗接線：
　　7.3.1根據所進行的試驗項目的接線要求，正確連接試驗儀器和設備。
　　7.4設備試驗：
　　7.4.1電流互感器試驗
　　7.4.1.1用注入電流法檢查電流互感器的變比。用一次電流注入裝置在電流互感器的一次側注入電流，在二次側繞組分別接一塊1A電流表讀出二次側的電流，計算電流互感器的變比，其誤差應在銘牌要求以內。
　　7.4.1.2直流感應法檢查電流互感器的極性。
　　7.4.1.3用2500V兆歐表檢查電流互感器一次繞組對二次繞組及地絕緣電阻不低于1000兆歐，用500V兆歐表測量二次繞組對地絕緣電阻不低于10兆歐。可以用2500V兆歐表測量二次繞組對地絕緣電阻代替交流耐壓。
　　7.4.1.4保護用二次繞組應做伏安特性試驗，其三相之間應無明顯差別。用調壓器在電流互感器二次繞組施加電壓，串入電流表，以電流為基準分階段讀取電壓值，直到二次繞組出現飽和，讀數不應少于5個點。試驗時非試驗二次繞組短接。
　　7.4.1.5檢查電流互感器一、二次繞組接線正確，二次接線無開路，極性符合設計要求。
　　7.4.1.6重大危險因素：（1）由于操作不當造成儀器設備的損害。
　　（2）試驗現場有明火作業或抽煙，導致火災。
　　7.4.2電壓互感器試驗
　　7.4.2.1用2500V兆歐表測量電壓互感器一次繞組對二次繞組及地的絕緣電阻不應低于1000兆歐，用2500V兆歐表測量二次繞組對地絕緣電阻。
　　7.4.2.2用調壓器在電壓互感器一次繞組施加工頻交流電壓，用靜電電壓表測量電壓互感器二次繞組的感應電壓，計算電壓互感器的變比，其誤差應在銘牌要求以內。
　　7.4.2.3電壓互感器一次繞組開路，用調壓器在二次繞組串聯毫安表后施加額定二次繞組電壓，讀取毫安表讀數即為二次繞組空載電流，與出廠試驗報告相比應無明顯差別。
　　7.4.2.4用直流感應法檢查電壓互感器一、二次繞組的極性。
　　7.4.2.5用指針萬用表測量電壓互感器一次繞組直流電阻，與出廠試驗報告相比應無明顯差別。
　　7.4.2.6將電壓互感器二次繞組短接接地，一次繞組短接，在一次繞組上施加交流工頻電壓21kV，耐壓1分鐘，應無擊穿、放電及閃烙現象。
　　7.4.2.7檢查電壓互感器一、二次接線正確，極性及接線組別符合設計要求，二次繞組無短路。
　　7.4.2.8重大危險因素：（1）由于儀器未可靠接地或操作失誤，造成儀器的損壞并危及試驗人員的人生安全。
　　（2）試驗過程中高壓電擊。
　　（3）試驗現場有明火作業或抽煙，導致火災。
　　7.4.3真空斷路器及真空接觸器試驗
　　7.4.3.1用2500V兆歐表測量三相之間、各相斷口之間的絕緣電阻不應低于1200兆歐；
　　7.4.3.2合上斷路器或接觸器，用微歐測試儀測量各相斷口的接觸電阻應符合產品技術規定
　　7.4.3.3在額定操作電壓下，用高壓開關測試儀測量斷路器或接觸器的各相分合閘時間，應符合產品技術規定，合閘最大不同期性應小于5ms，分閘最大不同期性應小于2ms；
　　7.4.3.4用數字萬用表測量真空接觸器保險的直流電阻，應符合產品技術規定；
　　7.4.3.5測量分合閘線圈及合閘接觸器線圈的絕緣電阻值，不應低于1000兆歐；直流電阻值與出廠試驗報告相比應無明顯差別。

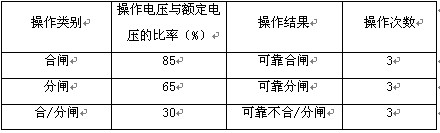

　　7.4.3.6斷路器或接觸器操動機構的試驗結果，應符合下表：

　　7.4.3.7在三相斷口之間分別施加交流工頻電壓21kV，耐壓1分鐘，應無擊穿、放電及閃烙現象。加壓等級應符合廠家規定。
　　7.4.3.8重大危險因素：（1）由于儀器未可靠接地或操作失誤，造成儀器的損壞并危及試驗人員的人生安全。
　　（2）試驗過程中高壓電擊。
　　（3）試驗現場有明火作業或抽煙，導致火災。
　　7.4.4避雷器試驗：
　　7.4.4.1用2500V兆歐表測量避雷器的絕緣電阻不應低于2500兆歐；
　　7.4.4.2測量避雷器的直流參考電壓及75%直流參考電壓下的泄漏電流，應符合產品技術條件的規定；
　　7.4.4.3重大危險因素：（1）由于儀器未可靠接地或操作失誤，造成儀器的損壞并危及試驗人員的人生安全。
　　（2）試驗過程中高壓電擊。
　　（3）試驗現場有明火作業或抽煙，導致火災。
　　7.4.5母線耐壓試驗：
　　7.4.5.1將PT小車全部拖出，配電柜后側的接地刀閘全部斷開，小車開關全部推入工作位置并合上，與母線聯結的電纜全部解開后固定足夠的安全距離，CT二次繞組全部短接接地，避雷器全部斷開后固定足夠的安全距離。
　　7.4.5.2耐壓試驗前后用2500V兆歐表測量母線的絕緣電阻應無明顯變化且不低于1200兆歐，試驗時非試驗相應可靠接地。
　　7.4.5.3在三相母線上分別施加交流工頻電壓21kV，耐壓1分鐘，應無放電、擊穿及閃烙現象。
　　7.4.5.4試驗完畢，恢復電纜及避雷器接線，解除CT二次繞組的短接接地。
　　7.4.5.5重大危險因素：（1）由于儀器未可靠接地或操作失誤，造成儀器的損壞并危及試驗人員的人生安全。
　　（2）試驗過程中高壓電擊。
　　（3）試驗現場有明火作業或抽煙，導致火災。
　　7.4.6繼電器校驗
　　7.4.6.1用數字萬用表測量繼電器線圈的直流電阻。
　　7.4.6.2依據繼電器校驗規程對各類繼電器分別進行校驗，動返值等結果符合技術要求。
　　7.4.6.3重大危險因素：由于操作不當造成儀器設備的損害。
　　7.4.7表計校驗
　　7.4.7.1根據測量儀表校驗規程用相應的校驗裝置進行校驗。
　　7.4.7.2校驗結果在表計標示的誤差等級范圍之內。
　　7.4.7.3重大危險因素：由于操作不當造成儀器設備的損害。
　　7.4.8綜合保護校驗
　　7.4.8.1按繼電保護校驗規程校驗綜合保護。
　　7.4.8.2重大危險因素：由于操作不當造成儀器設備的損害。
　　7.5試驗拆線：
　　7.5.1試驗完畢，拆除各短接線、接地線，拆除各絕緣膠帶。做到誰干誰清、隨干隨清、工完料盡場地清。
　　7.5.1重大危險因素：殘余導體短路。
　　8.施工應達到的質量標準指標及驗收要求
　　施工應達到的質量標準指標：應達到《電氣裝置安裝工程電氣設備交接試驗標準》GB50150-91或設備出廠試驗報告要求。
　　9.應提交的技術資料
　　竣工后應提交設計變更的證明文件、產品說明書、出廠試驗報告、合格證等技術文件、電氣調整試驗報告等。
