摘要：所有參加試驗人員已接受技術交底和安全交底并簽字，應充分了解被試設備的性能和熟悉儀器的使用方法，并嚴格按照作業指導書的要求進行施工，如有疑問或不清楚的地方及時詢問技術人員，不得盲目施工。
　　關鍵詞：高壓，電纜，施工，試驗
　　1.試驗目的:
　　高壓動力電纜現場終端頭制作完畢后，為了確認電纜的絕緣良好，在接線送電之前需進行交接試驗。
　　2.施工依據：
　　2.1《電氣裝置安裝工程電氣設備交接試驗標準》GB50150-91；
　　2.2《電力建設安全工作規程》（火力發電廠部分）DL5009.1-2002；
　　2.3《電力建設安全健康與環境管理工作規定》2002-01-21；
　　2.4《質量環境職業健康安全管理手冊與體系程序》
　　3.施工前的準備及應具備的條件：
　　3.1電纜已敷設就位，電纜終端頭已制作完畢。
　　3.2試驗現場清潔干凈，道路暢通，照明充足。
　　3.3試驗所需工具儀器準備齊全。
　　3.4試驗人員熟悉試驗儀器的操作方法。
　　4.人員組織、分工及有關人員的資格要求
　　技術負責:1人，施工負責：1人，電氣試驗工:4人，以及其它相關管理人員。所有人員必須經過安全培訓，持證上崗。電氣試驗工應持有相關部門頒發的有效證件（包括計量證書）。所有參加試驗人員已接受技術交底和安全交底并簽字，應充分了解被試設備的性能和熟悉儀器的使用方法，并嚴格按照作業指導書的要求進行施工，如有疑問或不清楚的地方及時詢問技術人員，不得盲目施工。

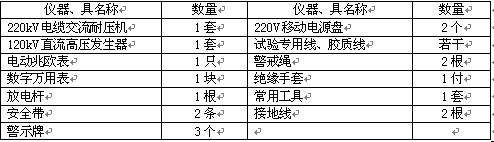

　　5．所需的試驗儀器、工器具

　　6．對試驗儀器、工器具的安全要求
　　6.1試驗電源必須實行“一閘一機”制，必須接至漏電保護器上，額定漏電電流應不大于30mA，額定漏電動作時間應小于0.1ms。
　　6.2試驗儀器的外殼必須接地良好，其電源線無損傷及老化。
　　6.3試驗儀器操作旋鈕轉動平滑靈活，無間斷點，無突升點。
　　6.4儀器接地線的截面不小于5mm2。
　　6.5試驗電源線用軟橡皮電纜，截面不小于16mm2。
　　6.6萬用表、兆歐表、移動電源盤、絕緣手套等經檢驗合格，并在有效期范圍之內。
　　6.7常用工具應絕緣良好。
　　6.8安全帶經檢驗合格，無嚴重磨損，小背帶及其它附件齊全。
　　7.施工工序、施工方法及要求
　　7.1施工工序
　　試驗準備→試驗接線→設備試驗→試驗拆線→試驗結果分析→試驗報告整理
　　7.2施工方法及要求
　　7.2.1電纜相位檢查：用試燈檢查電纜兩端的相位一致并與設備相對應。
　　7.2.2絕緣電阻測量：
　　7.2.2.1用2500v兆歐表測量各芯線對金屬屏蔽層、其他芯線及地的絕緣，測量值不小于1000MΩ，長度大于100米的，應測量吸收比，吸收比不應小于1.3。
　　7.2.2.2絕緣電阻測量完畢后，應掛好接地線。
　　7.2.36kV動力電纜直流耐壓試驗和泄漏電流測量：
　　7.2.3.1試驗前絕緣測量應合格，除加壓相外，其余兩相及金屬屏蔽層應可靠接地。
　　7.2.3.2合上電源，啟動儀器，試驗電壓為24kV，分4—6階段均勻升壓，每階段停留1min讀取泄漏電流值。
　　7.2.3.3到達試驗電壓24kV后，試驗15分鐘，泄漏電流應穩定或稍微下降，分別讀取試驗5分鐘、10分鐘、15分鐘時的泄漏電流值。
　　7.2.3.4試驗結束，均勻降壓至零，充分放電并掛好接地線后方可進行拆、換線。
　　7.2.3.5電纜直流耐壓試驗完畢，測量絕緣電阻，與直流耐壓試驗前相比應無明顯差別。
　　7.2.3.6試驗結果分析，三相之間的泄漏電流不平衡系數不應大于2；當電纜的泄漏電流小于10μA時，期不平衡系數可不做規定。
　　7.2.435kV動力電纜交流耐壓試驗：
　　7.2.4.1試驗前絕緣測量應合格，除加壓相外，其余兩相及金屬屏蔽層應可靠接地。
　　7.2.4.2合上電源，啟動儀器，試驗電壓為42kV，注意保持升壓過程中速度均勻，并注意電壓表、
　　電流表的變化，一旦發生異常，應迅速降壓，拉開電源掛好接地線后查找原因。
　　7.2.4.3當電壓升值42kV時，開始計時，并通知各監護人檢查所監護范圍內有無放電、擊穿及閃烙現象，儀器表計指示穩定，電流指示無上升現象。持續1分鐘后，將電壓降至零位，關閉儀器，拉開電源并掛好接地線后方可進行拆、換線。
　　7.2.4.4電纜交流耐壓試驗完畢，測量絕緣電阻，與耐壓試驗前相比應無明顯差別。
　　7.2.4.5用以上方法對其它各相進行試驗，應滿足技術規定的要求。
　　7.2.5220kV動力電纜交流耐壓試驗：
　　7.2.5.1試驗前應測量每芯電纜主絕緣、外護套等各部位的絕緣值，合格后方可進行耐壓試驗，除加壓部位外，其余部分應可靠接地。
　　7.2.5.2在絕緣電阻合格后，應進行電纜外護套的直流耐壓試驗。試驗電壓10kV，試驗時間1分鐘。
　　試驗時，除加壓部位外全部可靠接地。合上電源，啟動儀器，均勻加壓至10kV。在升壓過程中注
　　意電壓、電流表的變化，一旦發生異常，應迅速降壓，拉開電源掛好接地線后查找原因。當電壓升
　　值10kV時，開始計時，并通知各監護人檢查所監護范圍內有無放電、擊穿及閃烙現象，儀器表計
　　指示穩定，電流指示無上升現象。持續1分鐘后，將電壓降至零位，關閉儀器，拉開電源并掛好接
　　地線后方可進行拆、換線。
　　7.2.5.3在絕緣值合格、外護套直流耐壓試驗合格后方可進行交流耐壓試驗。
　　7.2.5.4合上電源，啟動儀器，試驗電壓為178kV，注意保持升壓過程中速度均勻，并注意電壓表、
　　電流表的變化，一旦發生異常，應迅速降壓，拉開電源掛好接地線后查找原因。
　　7.2.5.5當電壓升值178kV時，開始計時，并通知各監護人檢查所監護范圍內有無放電、擊穿及閃烙現象，儀器表計指示穩定，電流指示無上升現象。持續1分鐘后，將電壓降至零位，關閉儀器，拉開電源并掛好接地線后方可進行拆、換線。
　　7.2.5.6電纜交流耐壓試驗完畢，測量絕緣電阻，與耐壓試驗前相比應無明顯差別。
　　7.2.5.7用以上方法對其它各相進行試驗，應滿足技術規定的要求。如果廠家另有要求，在征得監理、業主同意情況下按廠家要求進行。
　　7.3安全防范重點：
　　①防人身觸電和高壓電擊②防火災③防高空落物④防高空墜落⑤防人身傷害⑥防儀器設備損害
　　
　　8.施工應達到的質量標準指標及驗收要求、應提交的技術資料
　　8.1施工應達到的質量標準指標：應達到《電氣裝置安裝工程電氣設備交接試驗標準》GB50150-91或設備出廠試驗報告要求。
　　8.2竣工后應提交設計變更的證明文件、產品說明書、出廠試驗報告、合格證等技術文件、電氣調整試驗報告等。
　　9.文明施工、成品保護和防止二次污染的要求及控制措施
　　9.1文明施工要求及控制措施
　　9.1.1施工人員堅持文明施工，保持每日一小清，每周一大清，隨干隨清，誰干誰清。
　　9.1.2臨時電源盤接線后，蓋好上蓋，螺絲齊全。
　　9.1.3帶電設備設有警戒標志，防止他人誤動。
　　9.1.4試驗設備儀器現場擺放整齊。
　　9.1.5試驗完畢，試驗用品外的廢品打掃干凈，放在專用垃圾箱內。
　　9.1.6試驗區域拉設警戒繩，設專人監護，嚴禁他人進入。
　　9.2成品保護措施
　　9.2.1試驗完畢后及時恢復試驗過程中拆除的設備聯線，端子箱蓋、螺絲等。
　　9.2.2嚴禁亂動已安裝好的設備及其部件。
　　9.2.3嚴禁操作不熟悉的設備，操作與試驗有關的設備時方法要得當，嚴禁野蠻操作損壞設備。
　　9.2.4試驗完畢后恢復被試設備的保護板、塑料布等遮蓋物，以免他人損壞。
　　9.2.5嚴禁踐踏已安裝好的設備及其部件，保護他人勞動成果，防止二次污染。
　　9.3施工中的環境因素及控制措施
　　9.3.1試驗過程中使用的塑料袋、保險絲按B類廢棄物進行處理。
　　10.一般安全注意事項
　　10.1所有參加試驗人員服從指揮，聽從號令，監護人員監守崗位，警戒區域嚴禁無關人員進入。
　　10.2臨時電源接線要先停電后接線，嚴禁帶電作業，要嚴格遵守臨時電源管理規定，電源線用軟橡皮電纜，截面不低于2.5mm2。并有專人監護；試驗電源要經漏電保護開關，嚴禁將電線直接插入插座內使用。試驗所用電源應穩定可靠，不得隨意停電
　　10.3進入現場戴好安全帽，系好下頜帶。高空作業掛好安全帶，并高掛低用，掛在上方牢固可靠處，登高作業時，要穿軟底鞋，清理掉鞋底的泥巴等易滑物。
　　10.4所有參加試驗人員必須熟悉試驗儀器的使用方法。儀器專人操作，一人操作，一人監護，升壓應零起升壓，嚴禁沖擊合閘，試驗過程中出現異常情況，應立即停止試驗。試驗時儀器接地端子和外殼要牢固可靠接地。放電應徹底干凈，防止剩余電荷擊人。
　　10.5所有參加試驗人員必須經過技術交底和安全交底，并簽字。嚴格遵守作業指導書及安全措施規定，施工現場嚴禁吸煙，嚴禁酒后上班。
　　10.6試驗應在干燥的晴天進行。嚴禁在霜雪、雨霧天氣進行試驗。
　　10.7高壓試驗時，試驗區域與周圍用紅色塑料帶隔離并掛“高壓危險，請勿靠近”警示牌，并有專人監護。
　　10.8在進行直流泄漏時，非被試繞組接地要牢固可靠。需放電的試驗，試驗后放電要充分徹底，并可靠接地。
　　10.9試驗儀器發生誤動作或試驗時出現故障，應先復位，再切斷電源，然后清除故障。
　　10.10除特別注明外，試驗應在變壓器安裝完畢后進行。
　　10.11及時清理試驗后的垃圾，保險絲、塑料帶及時回收。
　　10.12準備一對電池充足的對講機，試驗過程中精力集中，口令清晰。電纜升壓的另一端設專人監護，監護人應監守崗位，必要時拉設圍欄，防止無關人員進入觸電。
　　10.13升降電壓應均勻，嚴禁沖擊合閘，遇到異常情況，應迅速降壓，拉開電源，并充分放電后
　　方可進行檢查。儀器操作人應隨時將試驗情況告知另一側監護人。
　　10.14試驗結束，放電時先通過放電電阻放電，再直接放電，充分放電并掛上接地線后方可拆換線。
　　10.15試驗過程中，做好“一對一”監護。
