摘要：簡要介紹了常用的幾種樁基檢測技術，及其相關原理和特點。簡單敘述了其在建筑工程中保證樁基質量方面的作用
　　關鍵詞：樁基檢測，原理，作用
　　引言
　　樁基是隱蔽工程，支撐著地面上的構筑物，它是建筑物的基礎，其質量優劣直接影響到這些建筑物的安全。重視樁機質量，加強樁基檢測，是保證樁基質量的重要環節。
　　1樁基檢測技術
　　1.1成孔質量檢測，在樁的施工中，成孔質量的好壞直接影響到混凝土澆注后的成樁質量：樁孔的孔徑偏小則使整樁的承載能力降低；樁孔上部擴徑將導致成樁上部側阻力增大，而下部側阻力不能完全發揮；樁孔偏斜則會削弱了基樁承載力的有效發揮；樁底沉渣過厚使得有效樁長減少。因此，成孔質量檢測對于控制成樁質量尤為重要。成孔質量檢驗的內容主要包括樁孔位置、孔深、孔徑、垂直度、沉渣厚度等。
　　1.2樁的承載力的檢測
　　1.2.1靜荷載試驗法靜荷載試驗法用于檢測基樁承載力靜荷載試驗法包括基樁豎向和水平承載力檢測，工程中多用到豎向靜載荷試驗。靜荷載試驗法顯著的優點是其受力條件比較接近樁基礎的實際受力狀況。靜載試驗主要適用于工程試樁的承載力檢測，是常用的樁基承載力檢測方法,但費時、費力、費用昂貴;
　　在成樁檢測技術中,靜載試驗工作仍應加強,不能為了省錢、省時而減少動靜對比試驗。在樁的動力檢測方法未有取得突破性進展之前,樁的靜載試驗仍是樁承載力檢驗值可靠的評定標準。
　　1.2.2高應變動測法，就是利用重錘對樁頂進行瞬態沖擊，使樁周土產生塑性變形，在樁頭實測力和速度的時程曲線，通過應力波理論分析得到樁土體系的有關參數，揭示樁土體系在接近極限階段時的工作性能，分析樁身質量，確定樁的極限承載力。高應變動測實測基樁承載力具有費用低廉、周期短等優點。
　　高應變動力試樁法分為凱斯法和凱普維普法即波形擬合法。凱斯法的優點是可以快速地對單樁極限承載力和樁身結構的完整性作出估計,實現現場的實時分析,同時可用來對打樁過程實行監測和監控,對預制打入樁特別適合;缺點是依賴于凱斯阻尼系數Jc值,Jc值越高,離散性越大。兩種方法試驗過程和采集的信號相同,但是波形擬合法并不依賴于凱斯阻尼系數,而是先假定樁土模型及參數,以實測速度曲線作為邊界條件輸入,求解波動方程,反算樁頂力,并調整樁土模型及參數,進行擬合計算,直至計算力曲線與實測力曲線吻合為止,最終給出樁極限承載力、樁身剖面、荷載—沉降曲線及土阻力分布圖。波形擬合法的優點是精度高,缺點是分析計算復雜,需要經過專業工程技術人員進行信號擬合分析。
　　1.3樁的完整性檢測
　　1.3.1低應變動測法就是通過對樁頂施加較低的激振能量，引起樁身及周圍土體的微幅振動，同時用儀表量測和記錄樁頂?shù)恼駝铀俣群图铀俣龋�利用波動理論或機械阻抗理論對記錄結果加以分析，從而達到檢驗樁基施工質量、判斷樁身完整性、預估基樁承載力等目的。
　　1.3.1.1反射波法是低應變測定混凝土樁樁身完整性的一種檢測方法，其經過多年的研究、應用及發展，該項技術已經逐漸走向成熟，事實證明它是一種準確可靠、經濟快捷的檢測手段。反射波法是建立在—維波動理論的基礎上的。
　　基樁反射波法檢測樁身結構完整性的基本原理是：假設樁為質地均勻、各向同性的—維線彈性體(樁的長度遠大于直徑，且入射波波長λ大于樁的直徑)，當用手錘在樁頂敲擊時，產生的應力波在樁身傳播滿足—維波動方程。通過在樁頂施加激振信號產生應力波，該應力波沿樁身傳播過程中，遇到不連續界面（如蜂窩、夾泥、斷裂、孔洞等缺陷）和樁底面時，將產生反射波，檢測分析反射波的傳播時間、幅值和波形特征，就能判斷樁的完整性。
　　 假設樁為一維線彈性桿，其長度為L，橫截面積為A，彈性模量為E，質量密度為ρ，彈性波速為C（C2=E/ρ），廣義波阻抗為Z=AρC；推導可得樁的一維波動方程：
　　 假設樁中某處阻抗發生變化，當應力波從介質Ⅰ（阻抗為Z1）進入介質Ⅱ（阻抗為Z2）時，將產生速度反射波Vr和速度透射波Vt。
　　 令樁身質量完好系數β＝Z2/Z1,則有
　　缺陷的程度根據缺陷反射的幅值定性確定，缺陷位置根據反射波的時間tx由下式確定：
　　1.3.1.3反射波法檢測基樁的檢測步驟
　　在檢測中檢測儀器常用武漢巖海公司制造的RS-1616K(S)基樁動測儀或者美國樁動力學公司制造的PIT樁完整性測試儀,檢測設備及現場聯接見圖1。

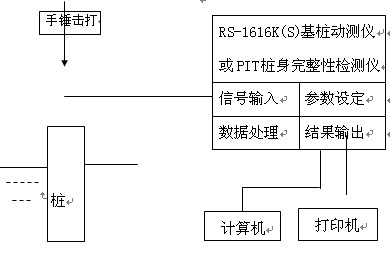

　　圖1基樁反射波法檢測儀器設備現場連接示意圖
　　低應變檢測時，錘擊力量太大或太小都不產生能被記錄的脈沖。激振產生的波動模式單一，只含縱波，可以得到清晰的底部反射。具體的檢測步驟如下：（1）清理整平樁頭；（2）調試儀器，選擇適當參數；（3）將加速度傳感器垂直安放在樁頭的平整部位；（4）用小棰在樁頭選擇適當?shù)哪芰考ふ瘢唬?）選取較為理想的波形曲線并存儲；（6）將數據傳輸至計算機，對記錄曲線進行分析、計算，并評價樁身質量。
　　1.3.2聲波透射法，是利用超聲波在混凝土中傳播的聲學參數，如聲速C、頻率F、振幅A的變化及波形來分析樁身混凝土的連續性及斷層、夾砂、蜂窩等缺陷的大小、位置。
　　混凝土灌注樁超聲脈沖法檢測的基本原理:在樁內預埋若干檢測管作為檢測通道,將發射探頭和接受探頭置于聲測管中,管內充滿清水,作為耦合劑。由儀器中的脈沖信號發生器發出一系列周期性電脈沖,加在發射換能器的壓電體上,轉換成超聲脈沖,該脈沖穿過待測的樁體混凝土,并為接受換能器所接受,再轉換成電信號。由儀器中的測量系統測出超聲脈沖穿過混凝土所需的時間、接受波幅值(或衰減值α)、脈沖主頻率、波形及頻譜等參數,然后由數據處理系統按判斷軟件對接受信號的各種參數進行綜合判斷和分析,即可對混凝土各種內部缺陷的性質、大小、位置作出判斷,并給出混凝土總體均勻性和強度等級的評價指標。超聲脈沖法檢測結果能排除土層變化(土阻尼變化)的影響,以及樁身在滿足正常樁徑下由于樁徑的變化而引起的樁身廣義波阻抗突然變化的影響。在超聲脈沖法檢測成果中,對樁基混凝土各種內部缺陷的性質、大小、位置的判定主要依賴超聲脈沖穿過混凝土所需的時間、波幅值(或衰減值α)、脈沖主頻率、波形及頻譜等參數的正確采集。
　　3小結
　　樁基檢測工作中，應根據工程需要和不同的檢測目的，選擇相應的檢測技術對工程的基樁進行檢測，了解被測樁的樁身完整性和樁身混凝土質量，并初步判斷樁土共同作用體系支承力的強弱，進而對樁基質量做出評價，以確保建設工程的質量。低應變檢測與其他檢測手段包括高應變動力試樁、抽芯、靜載等均有各自的優點，也有其缺陷和局限，為確保樁基工程質量，工程中常采用多種方法進行檢測，以便更準確的判定樁身質量。
　　參考文獻：
　　[1]蘇全.反射波法、超聲脈沖法在海塘樁基檢測中的應用.杭州
　　[2]鄭子德王雪元.低應變反射波法樁基檢測.大連：大連市交通工程質量監督站
　　[3]吳厚碧袁繼雄.樁基檢測手段和綜合應用.汕頭：汕頭市工程質量監督站
　　[4]蔡亮,曹雪山,鄭長江.淺析樁基檢測的兩種方法.南京：河海大學
　　[5]劉金礪.樁基礎設計施工與檢測[M].北京：中國建材工業出版社.2001.
　　[6]國家規范《建筑基樁檢測技術規范》(JGJ106-2003)
　　[7]國家規范《建筑地基處理技術規范》（JGJ79-2002）
　　[8]《港口工程基樁規范》(JTJ254-98)
　　[9]《港口工程基樁靜載荷試驗規程》(JTJ255-2002)
　　[10]《港口工程樁基動力檢測規程》(JTJ249-2001)
