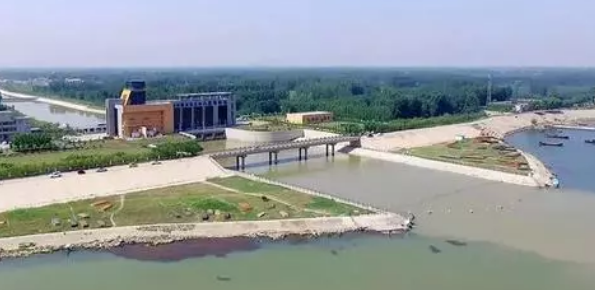

南水北調八里灣泵站采用堤身式、正向進、出水布置，進出水流道形式為肘型流道進水，低駝峰流道出水，液壓快速閘門斷流，水泵軸與電機軸剛性連接。主要的設施設備有主機組、高低壓配電系統、勵磁系統、自動化系統、技術供水系統、排水系統、葉片調節液壓系統、液壓閘門系統、消防系統、清污系統等。該泵站站上、站下均為100年、300年一遇設計，校核洪水位分別為44.8m和43.8m。

　　1危險源辨識

　　1.1設施設備自身因素

　　1)建筑物滲漏水。一是玻璃幕墻損壞，雨水注入廠房內部，由電機層流入地下負一層和負二層，然后通過地下兩層的排水設備將其排除，同時玻璃幕墻做修復或遮擋，切除根源。二是水工建筑物在澆筑時，由于大體積混凝土澆筑沒有做好降溫措施致使產生溫度裂縫，進而留下隱患在長期高水頭的作用下形成滲流通道;另外，由于大面積施工，人為地將連續作業的混凝土分成幾個單元，形成的施工縫也是防水的薄弱環節之一;另外，沉降變形使止水帶固定不牢固，偏離中心，或者是止水設施老化損壞起不到應有的止水作用，造成滲水，進而造成泵房淹沒事故。2)閘閥。在泵站工程中，各種閥組種類繁多發揮的作用也不盡相同。如長柄閥、流道放水閥(或者流道檢修閥)、技術供水泵、消防供水泵均安裝于水泵層，都從出水渠引水，其進水側閘閥、進水流道平壓管閥，這些閥門一旦損壞或者沒有關閉，就會造成泵房淹沒事故的發生。3)聯軸層填料函。該位置位于出水流道彎管頂蓋處，作用主要是為了保證泵軸在傳遞扭矩的同時，防止流道內的水進入廠房。當填料壓蓋過松或供水壓力過大時，會導致供水溢出填料函，導致泵房淹沒。4)廠房內排水系統。八里灣泵站在主廠房的水泵層集水廊道設置了一套排水系統，主要用于排放建筑物滲漏水、機組運行時技術供水系統排水管排出的水以及機組大修或流道清理時整個流道排出的水，需定期進行清排。5)閘門止水。當閘門止水損壞時，同時流道的放水閘閥未關閉或損壞，則漏進來的水會通過流道的放水閘閥不斷的流入泵房內，導致泵房淹沒。另外，機組、流道檢修期間，檢修期間漏進來的水直接通過流道進入水泵層，造成泵房淹沒。6)站區防洪排水系統。八里灣泵站分東西兩個站區平臺，每個站區都有獨自的排水系統。進入汛期后，雨量增加，雨期加長，如果此時站區的排水管道堵塞，排水系統起不了作用，雨水在廠區內積累，就會通過主副廠房大門、冷卻風機口倒灌入廠房內，造成泵房淹沒事故。7)廠房內的自來水管爆裂。供往廠房的自來水，是由廠房外側的生活用水井提供，其供水方式為自動供水，當壓力低于某值時供水泵就會一直運行。當廠房內的供水管的管路、閥件、接口等連接部位出現老損時，同時在較大的供水壓力或者不正常水錘作用下，就會出現管路破裂、閥件損壞、止水失效的問題發生，若未能及時發現和處理，同樣也會造成泵房淹沒事故。8)流道層井筒進人孔。采用鉸鏈式門體，向側面開啟的結構型式，由進人門座與進人門蓋組成，進人門蓋與進人門座之間用螺栓緊固，橡膠密封圈密封，確保足夠的強度，密封可靠。當橡膠密封老化損壞時，就會產生滲水，嚴重時可能會大量漏水，導致泵房淹沒事故。以上設施設備出現故障后，導致泵房淹沒事故發生的前提，是泵站廠房內的排水系統失去排水功能。所以設施設備的損壞或故障，是泵房淹沒的必要但不充分條件。排水系統的好壞在泵房是否被淹沒事件中起著決定性作用。所以加強廠房內排水系統的安全運行管理，做好廠房內排水系統檢修維護和巡視檢查，提高廠房內排水系統自動化控制和預警預報功能是防止泵房淹沒的重中之重。

　　1.2人為因素

　　1)非運行期內機組大修。隨著機組設備運行時間的增長，機組設備的磨損，老化，銹蝕等問題也不斷的增多，結合運行臺時要求，泵站機組開始進入基本上每年都會有大修任務的常態化模式。所以大修過程中的管理水平，人員的業務素質和專業水平等直接影響著工程安全。例如：大修時需要關閉進出水側的檢修閘門，利用長柄閥和出水流道放水閥放干凈進、出水流道內的存水，這樣才能大修施工。此時若是出現由于閘門止水損壞，渠道的水會源源不斷的流入流道內，值班人員在值班時若麻痹大意，沒有按時進行巡視檢查或者檢查不到位，容易產生泵房淹沒的危險，而且大修時期的工作人員眾多，一旦發生事故，將會造成大量人員傷亡和巨大的財產損失。2)流道檢修。流道檢修時同大修一樣，需要關閉進出水側的檢修閘門，利用長柄閥和出水流道放水閥放干凈進、出水流道內的存水，這樣才能進入流道內施工。例如：在檢修完出水流道后，若工作人員忘記關閉該閥，由于出水流道為低駝峰式，封頂高程為36.62m(臨界水位)，而前池水位通常會高于最低調水位35.62m，低于最高調水位37.00m，而且大修通常在汛后期進行，此時進水渠的水位會受天氣或者其他灌溉支流的影響水位會有波動。當進水池的水位起初較低，低于臨界水位36.62m時，不會出現問題，但一旦達到或超過臨界水位36.62m時，根據連通器的原理，進水渠的水就會源源不斷的通過出水流道的防水閘閥灌入泵房內，此時若工作人員或值班人員能夠定時巡視、認真檢查，及時發現問題，就能切斷危險源頭。否則，導致泵房淹沒事故的發生。3)調水值班等各類值班。隨著南水北調工程的東線工程配套設施逐漸完備，工程運行情況也趨于穩定，調水工作慢慢步入正軌，調水任務逐年加大，調水的值班周期也隨之增長，且調水值班是一件枯燥乏味、耗費精氣體力事情，這就對所有在南水北調工程一線的值班人員工作耐力、工作責任心、業務水平和專業化程度等提出了考驗。一旦經不起考驗，人就會變得疲沓、漫不經心、麻痹大意、應付了事、責任心降低等現象的發生。因此，就會在工作中留下很多隱患，很容易就會釀成事故。3外部環境因素由于不可抗力或極惡劣環境的影響等，發生建筑物損壞、沉降縫止水失效、閘門等部件嚴重變形等人為不可抵御的事件。但這些都是小概率事件，風險等級相對較小。如/又里灣泵站工程按地震烈度7度設防，當遇到超標準、超設計的地震災害發生時，就可能使建筑物產生貫穿裂縫，在高水頭的作用下，水就會不斷的沿著裂縫產生的滲流通道源源不斷的流人泵房內，造成人身安全和財產損失。

　　2風險分析

　　2.1分析評價方法

　　LEC法:即D=LEC。其中:D為危險源帶來的風險值;;L為發生事故的可能性大小;;E為人員暴露在這種危險環境中的頻繁程度;;C為發生事故會造成的損失后果。不同水利工程運行管理單位按照實際情況制定本單位賦值及判定標準。

　　2.2分析依據

　　結合本單位實際，參數賦值情況見表1、表2.3。

　　3風險等級劃分及管控措施

　　運用LEC風險評價方法把以上三個方面中的15項風險因素根據可能發生事故后果的嚴重性程度進行了風險等級確定，見表4。在表4中把風險等級中的一級風險、二級風險、三級風險和四級風險，分別用“紅、橙、黃、藍”四種顏色進行標識，并對各種風險因素從工程技術、運行管理、教育培訓、個體防護、和應急處理五個方面列出科學、有效、實用、針對性又強的一系列措施。再結合單位機構設置情況按照管理局、管理處、科室或班組、崗位員工分別與一級風險、二級風險、三級風險和四級風險一一對應加以分層管控。

　　4結語

　　綜上所述，可以發現泵房淹沒事故的風險點眾多，隱蔽性較強，危害性極大，相對與設施設備和外部環境引起的水淹，人為因素引起的水淹風險占主導或者說概率更大。所以工作人員在運行管理方面的表現更應該引起各層級的所有管理人員重視。結合所有的風險可能性，制定一套針對性強、科學有效、機警可靠、便與實施的應對措施和預防機制體系，做到重點部位強監管，缺陷部位補短板，全方位不留死角至關重要。為使泵站安全運行管理有抓手，讓隱患排查治理更加清晰明確，本次分析方法將為建立應對措施和應急預防體系提供方法和依據。

　　參考文獻

　　[1]盧熹，曹歡，吳明.水電站水淹廠房風險分析及預防措施[J].水能經濟，2016(12)：29.

　　[2]黃衛剛，楊志超，戴忠華，陳軍琦.水淹廠房風險分析[J].水電與新能源，37(7)：82-85.

　　[3]水利工程運行管理單位安全生產風險分級管控體系細則.DB37/T3512-2019.

　　[4]防止水電站水淹廠房措施研究報告[R].國家能源局綜合司電力安全生產簡報，2015.

　　《泵房淹沒可能性風險分析及管控措施》來源：《山東水利》，作者：王鵬 張蘋
