摘要：隨著我國經濟發展的加快，高層建筑也迅速崛起。同時，人們生活水平也不斷提高，人們?cè)絹?lái)越關注室內環境品質。因此，作為室內環境的創造者和維護者——暖通空調系統受到格外的重視。可以說，暖通空調產業進人了黃金時期。本文結合某大廈的暖通空調設計等方面進行論述。
　　關鍵詞：建筑工程，空調設計，空調系統
　　
　　一、工程概述
　　置于廣州市天河區某大廈建筑面積約1l萬m2，建筑高度67.3m2。地上共17層：包括首層商務、服務、輔助性商用，2—16層為辦公、17層為俱樂部；地下共3層：包括餐廳、廚房、會議、物業管理辦公、各類機房、汽車庫、自行車庫、倉庫及人防等功能。標準層高3.70m2，辦公室內凈高2.65m2，空調面積約7.9萬m2。大廈四立面約75％的面積為透明白玻璃點式幕墻，是一幢整體性、高檔次、多功能、智能化綜合寫字樓。
　　
　　二、空調系統

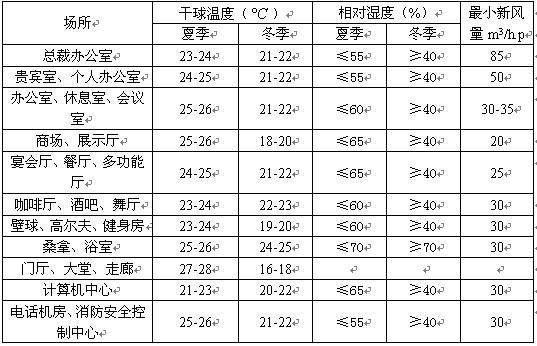

　　根據大廈高起點的定位，空調系統按照高標準、高效、經濟節能的原則進行設計。室內設計參數如下：
　　
　　　　
　　目前大廈冷凍機裝機冷量為13185kW(3750RT)，空調總冷負荷為11866KW，冷負荷指標為108.6W/m2。冷凍機房位于地下二、三層，采用4395KW／臺(1250RT/臺)離心式冷水機組三臺，冷媒為R134a。冷凍水供回水溫度7/120c，冷卻水進出水溫度32/370c。冷凍水系統為一次泵復式變流量系統。水泵三用一備，抽出式設置。分、集水器間設旁通管和壓差調節閥以保證供回水管路壓力平衡及過渡季出現冷凍回水度過高時降低其溫度，使冷水機組安全運行。為避免負荷偏載發生、平衡管網阻力，在水泵出口上設置動態平衡閥以保證水系統在出現流量變化等狀況時能安全、平穩地工作。水系統由設在屋頂?shù)呐蛎浰�箱定壓，冷凍水系統充水及補水均使用軟化水。空調水系統主干管采用下供下回雙管異同程結合式系統，按空氣、新風處理機組和風機盤管兩個環路供水。空氣、新風處理機組環路為四管制，為有利于冬季加熱盤管防凍，提高傳熱效率，熱水供回水溫度為85/600C，由熱交換站提供。為解決管路水力失調和節能的問題，各末端機組均設靜態平衡閥和電動調節閥。風機盤管環路為二管制，冬、夏季供水轉換在冷凍機房進行，冬季供回水溫度為60/500c，各供水單元回水干管上均設靜態平衡閥。
　　四管制供水，使系統具備同時供應冷熱水的可能性。尤其是在過渡季，當大廈南北兩側要求分別供冷、暖時，通過管路切換，可滿足要求。
　　根據房間的使用功能，設置了全空氣空調系統和風機盤管加新風的空調系統。地下一層餐廳、多功能廳、廚房、地下二層變配電間及首層大堂、頂層俱樂部采用全空氣系統。根據各自的負荷特點，空調循環風量為35-40m3/h.m2新風比為30-45％。綜合考慮節能、降低投資、保證送風的清潔度和便于控制管理的要求，除廚房和變配電間之外，均采用一次回風系統。廚房和變配電間為直流式系統。一層大堂氣流組織方式為雙側對噴多股平行射流方式，其余均為上送上回或側送上回方式。為保證新風的清潔度，避免新、排風的交叉污染，各系統新風取風方式結合建筑特點，采取由集中新風豎井從大廈上部引入和各層就地取風的兩種方式，并使新風口遠離各排風口。空氣、新風處理機組均采用了初、中效過濾，以保證室內空氣潔凈度達到高標準。冬季加濕為液下浸透濕膜方式，餐廳、廚房、變配電間冬季不設加濕。為避免由于冬、夏季冷熱水溫差過大造成盤管因熱脹冷縮導致過度疲勞、縮短使用壽命，采用了冷熱雙盤管。
　　各層辦公室和人員流動性大，負荷變化頻繁的首層商務、服務、展示廳、零售店、貴賓室及中小會議室等采用風機盤管加新風系統。針對銷售和出租以及物業管理的需要，各層辦公室大開間區域均按約100m2面積劃分控制單元、設置供回水回路以便于檢修和維護并避免干擾其它租戶。為了減少室內風機盤管的負荷，減少凝結水量，有利于降低風機盤管的噪音，保證新風的清潔度，將新風處理到室內狀態的機器露點溫度并送至風機盤管出風口上。這—做法還避免了若將新風送至風機盤管回風口位置上，當風機盤管的風機停止時，新風從回風口流入房間把沾附在回風過濾網上的灰塵吹入室內的缺點。
　　為保證大廈24小時值守的機要部門、業務值班室及計算機中心等特殊部門的正常運行并不受集中空調系統運行的影響和干擾，節約能源，設置了局部空調系統。電話總機房、消防安全監控中心，樓宇自動化監控中心分別設置風冷柜式空調機組；計算機中心采用機房專用恒溫恒濕機組；航運業務值班室及機要室采用VRV系統；弱電電纜引入小室和電梯機房采用分體空調。
　　
　　三、冬季熱源及采暖系統設計
　　采暖空調熱負荷為12650KW，熱指標為115.8Wlm2。熱源由地下三層鍋爐房熱網供給，一次水供回水溫度為95/700C，經熱交換后，高溫二次水供回水溫度為85/600C，供采暖系統及空氣、新風處理機組使用。各類機房、自行車庫等設5-80C的值班采暖，人防掩蔽體采暖設計溫度為180C，廁所為160C；低溫二次水供回水溫度為60/500C，供風機盤管和汽車坡道化雪系統使用(化雪系統因故未上)。為保證一層室內良好的溫度環境，抵擋大門的冷風侵入，在各大門入口處均設置了熱空氣幕。
　　
　　四、通風防排煙系統

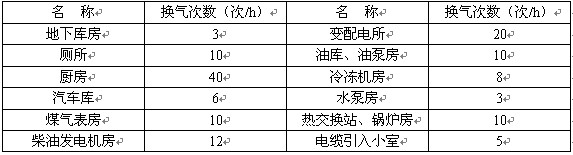

　　各類機房或庫房的通風換氣次數如下表。
　　
　　
　　為避免二次污染，結合大廈建筑結構的特點，地下各類用房分別采用窗井排、補風及屋頂高空排放兩種通風排煙方式。地下各類機房、庫房和汽車庫均通過不同窗井排風排煙和補風；垃圾間、廁所和廚房分別通過排風豎井將排風從屋排出。須設機械排煙的庫房、汽車庫及廚房等均設置采用雙速風機的通風兼排煙兩用系統及補風系統。部分系統根據需要同時設置了通風電動風閥和排煙防火閥。平時通風時，雙速風機低速運轉，開啟電動風閥，關閉排煙防火閥；火災時，雙速風機高速運行，關閉電動風閥，按防煙分區開啟各排煙防火閥及啟動補風系統，以保證通風兼排煙的雙重功能要求。
　　中庭通風兼排煙風機位于屋頂設備層。平時根據中庭的空氣溫度開啟部分風機，火災時，所有風機全開，以保證順利排煙。
　　樓梯間及其前室，消防電梯間前室均分別設置機械加壓送風系統。著火時，通過樓梯間常開風口及被開啟的前室著火層及其上下各一層的風口送風，使風壓按樓梯間一前室一走道形成遞減的壓力梯度，以達到防煙的目的。
　　須設機械排煙的空調房間及內走道均設置機械排煙系統或通風兼排煙系統。為保證排煙順利，在無自然補風條件的空調房間，利用其空調系統進行補風：即按防煙分區分別設置排煙防火閥，著火時，開啟機械排煙系統及該防煙分區的排煙防火閥，保持空調送風作為補風，達到空調系統按防煙分區及時補風，排煙系統順利排煙的目的。
　　五、空調系統控制
　　作為大廈先進的BAS樓宇自控系統重要組成部分的空調系統控制，是保證空調系統達到高效節能的目的，實現現代化運行管理的重要手段。根據大廈的功能特點，為了便于管理和節省投資，空調系統控制采取了中央控制和局部區域自控相結合的方式。
　　冷凍機房設置雙重控制即以機房就地控制為主，以中央控制室監控為輔的方式。自控包括開停機的自動動作程序，通過負荷流量計算來確定開機臺數及調節運行負荷率、機組的輪時啟動程序以及旁通環路的自動開啟和關閉。空氣、新風處理機采取以中央控制為主、就地控制為輔的方式。空氣處理機組自控包括根據回風溫、濕度控制其表冷(或加熱)段及加濕器(冬季)的水閥開度、調節新風比、通過過濾器兩側的壓差傳感信號報告過濾器的堵塞情況、提供風機故障報警及設備停機時自動關閉新風閥。新風處理機組自控包括根據室外空氣焓值控制其表冷(或加熱)段及加濕器(冬季)水閥開度，通過過濾器兩側的壓差信號報告過濾器的堵塞睛況，提供風機故障報警及設備停機時自動關閉新風閥，冬季當加熱段后溫度低于50C及停機時提供防凍保護。
　　門廳、廁所等公共場所的風機盤管采取中央控制方式，由中央控制室實行遠程群控。其它專用場所風機盤管采取局部區域就地控制方式。通過溫控三速開關控制風機盤管風機的啟停和三速運轉，根據室溫自動調節盤管水閥的開關。
　　
　　六、結束語
　　暖通空調方案設計是整個暖通空調系統壽命期關鍵的一環，是后期工作順利進行的重要保障之一。該大廈暖通空調系統自投入使用以來，經過三個冬季、四個夏季的運行，事實證明系統達到了設計的要求。
　　
