摘要：隨著城市建設的發展，城市用地日益緊張，帶來建設用地內室外管線布置與建、構筑物之間的矛盾，進而初期進行的管線綜合在工程中所起到的作用日益突出方案階段管線綜合的目的就是發現并且解決室外管線與建、構筑物之間的矛盾，保證項目順利的進入初設及施工圖階段。

　　關鍵詞: 管線綜合,地下室頂板覆土深度,降板,綜合管溝

　　管線綜合主要考慮的因素有：建筑總平面方案;地區凍土深度;市政管線接入點位置及標高;機房布置情況、管徑或管線斷面尺寸、重力自流管線的坡度等。

　　方案階段管線綜合的主要工作內容：

　　1)根據甲方提供的市政管線的接口位置及標高的情況，與各個專業配合合理確定水、暖、電各個專業機房的位置。

　　2)根據建筑內部的平面布置及機房位置對項目進行管線方案綜合，主要內容應包括各專業室外管線的干線位置，化糞池、室外消火栓、強、弱電檢查井的位置。

　　通過管線綜合發現建筑總平面方案中建筑物的位置、地下室范圍及覆土深度、地下車庫出入口的位置等與室外管線之間的矛盾，并提出最合理的解決方案。

　　下面例舉兩個工程實例，說明管線綜合在工程中所起到的實際作用。

　　1. 北京三十五中學遷址建設項目

　　北京三十五中學新校址位于西城區新街口地區，西直門內大街和趙登禹路交口的東南角。用地北鄰西直門內大街，西鄰趙登禹路，南側為前公用胡同。用地面積約4.2公頃，總建筑面積約4.5萬平方米。用地紅線內中部為保留魯迅故居，南部為保留、修繕?biāo)暮显海瑢W(xué)生教室、宿舍及體育場圍繞魯迅故居布置。

　　本項目用地緊張并且有大面積凸出建筑的地下室，且地下室頂板覆土深度僅為0.7m，北京地區凍土深度0.7m，綜合考慮凍土深度、管徑、管線坡度及管線交叉時所需要空間等因素，地下室頂板覆土深度不能滿足管線敷設的要求。

　　通過管線平面綜合發現以下兩點問題并采取了合理的解決方案。

　　1)1#樓與3#樓之間管線過于密集，平面位置不足。

　　由于給水、排水、熱力、電力、電信的機房均布置在1#樓最南側教室的地下室內及3#樓地下室的北部側，從而與市政相連接的管線及兩個樓之間相聯系的管線均在3#樓地下室外墻與1#樓地下室外墻之間(約13m)通過，給水9根，排水2根，電力2根，弱電1根，熱力4根，共18根管線，管線數量過多，通道平面空間不足。

　　解決方法：由于電力管線是從用地東側接入，且電力的2根管線所占平面空間較大，與各專業商量后決定將電力機房放到1#樓最南側教室地下室的北側，由市政接來的電力管線從該教室北側進入，避免了從1#樓與3#樓之間的通道通過，解決了問題。

　　2)根據建筑總平面方案及建筑內部布置情況2#樓東側需要布置1根污水及2根給水管線，建筑方案中此處為地下室頂板覆土，且覆土深度0.7m不能滿足室外管線的敷設要求，經過與建筑、結構專業商量，在地下室頂板留出3m寬范圍降低板頂標高，降低后覆土深度為1.7m，滿足了污水及給水管線敷設。

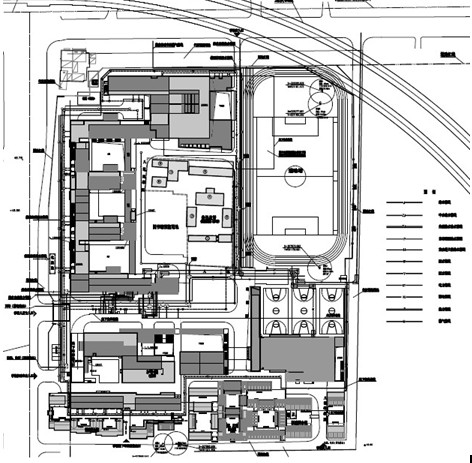

　　圖示

　　2.馬駒橋物流鎮生活配套區居住區項目

　　該小區位于北京市通州區馬駒橋鎮物流基地，小區總用地面積約10.57公頃，總建筑面積約29萬平方米。小區由回遷安置房及商品房組成，回遷安置房位于小區的西側，商品房位于小區的東側，回遷安置房區與商品房區被一條6m寬的機動車道隔開。

　　小區內住宅建筑為地上14~16層，地下一層。回遷樓區內在23#樓與24#樓之間設置一個地庫，商品房區內設置7個相互連通的地庫。

　　通過初步管線綜合發現問題：

　　1)商品房區有大面積一層地下車庫，且相互連通，車庫戰時功能均為人防，由于管線不能在人防區域穿越，故由機房供給各個樓的給水、電力、弱電、熱力管線均走在地下車庫頂板覆土內。

　　經過仔細的研究，與各專業商討，綜合考慮管線綜合的各種因素，最終確定地

　　車庫頂板覆土深度為2.8m,滿足各專業室外管線敷設要求。

　　2)回遷房區與商品房區各專業機房共用，回遷房與商品房之間的通道作為兩個 區之間管線聯系的主要通道，通道寬度約為14~20米。根據建筑總平面方案、機房布置、市政管線接入點位置及標高等情況進行了初步管線綜合，綜合后發現通道內共需要布置給水9根，排水3根，熱力2根，電力、弱電各1根，共16根管線，由于管線太多，通道寬度明顯不足。

　　經與各專業及甲方商量認為在保證建筑面積不受損失的前提下，采用綜合管溝的方式最為合理。將給水(除了室外消火栓給水管)管線、熱力管線布置在綜合管溝內，其他管線依次排開，解決了通道寬度不足的問題。

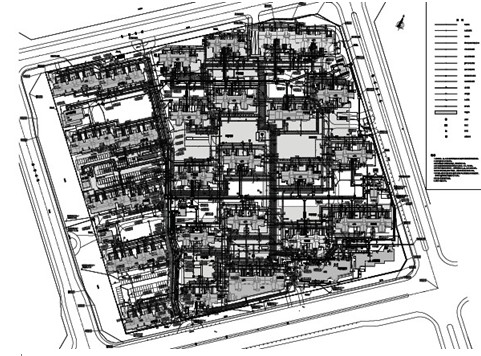

　　圖示

　　結束語：方案階段進行的管線綜合在工程中的作用實際日益突出，如果在項目的方案階段缺乏對室外管線設計的綜合考慮，室外管線與建筑方案布局之間則可能存在矛盾，也就給后續的設計及施工埋下了隱患。管線綜合在項目初期階段進行，及時發現并解決問題，保證項目的順利進行。

　　參考文獻:

　　[1]城市居住區規劃設計規范(GB50180-93);

　　[2]城市工程管線綜合規劃規范(GB50289-98);

　　[3]歷史文化街區工程管線綜合規劃規范(DB11/T 692-2009)
