摘要：隨著城市的快速發展，綜合建筑也越來越普遍。綜合建筑給排水施工的質量控制關系到建筑的穩定運行。因此，要求工程施工人員在給排水施工工程中，對施工各工序要嚴格把關，要對施工工藝、施工要點和質量控制等內容非常熟悉，從而更好的為給排水施工工作的順利進行提供保證。

　　關鍵詞：高層商住樓,給排水管道,管道安裝,管線綜合

　　前言

　　城市綜合建筑給排水工程是建筑的一項重要工程，要想使建筑給排水工程管網達到優質、高效、低能耗運行的目的，除要有合理的設計方案外，對施工、維修和運行管理的要求也越來越高，給排水系統的施工質量優劣將會對建筑的使用產生極大的影響。為了滿足給排水建筑施工技術要求，提高施工質量，需要施工人員不斷學習，提高自身的技術素質，只有這樣，才能保證安裝工程的質量，立足于建筑安裝工程的基本建設。

　　1工程概況

　　某綜合樓給排水施工工程，共15層，地下一層，框架-剪力墻結構，地下室為車庫，1～4層為商用設施，其中5層(夾層)作為管道設備轉換層，上層為商品住宅。該工程給排水系統安裝特點為：管道類型多，安裝操作技術難度大，現結合該工程對高層商住樓給排水系統的安裝及施工技術作一些探討。

　　2給排水管道安裝布置原則

　　2.1給排水管道施工安裝步驟

　　熟悉圖紙和有關技術資料→施工測量放線→溝槽開挖及管溝砌筑→配合土建預留孔洞及預埋鐵件→管件加工制作→支架制作及安裝→管道預制及組成→管道敷設安裝→管道與設備連接→自控儀表及其管道安裝→試壓及清(吹)洗→防腐和保溫→調試和試運轉→竣工驗收。

　　2.2管道的布置原則

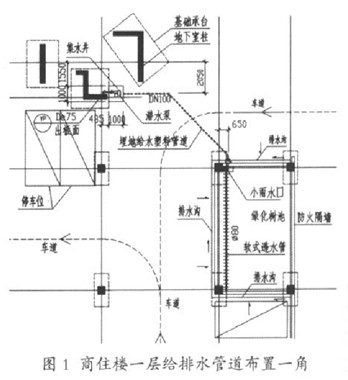

　　該工程各種管道安裝復雜，考慮管道的正確排列是管路安裝中的一個重要環節，特別是對于室內管道，本工程管道布置特點參見圖1。

　　管道排列間距及避讓的基本原則為：氣體管路排列在上，液體管道排列在下;熱介質管路排列在上，冷介質管路排列在下;保溫管路排列在上，不保溫管路排列在下;金屬管路排列在上，非金屬管路排列在下。管線間距的確定：管線的間距以利于對管子、閥門及保溫層進行安裝和檢修為原則。由于室內空間較小，其間距不宜過大，對于管子的外壁、法蘭邊緣及熱絕緣層外壁等管路最突出部位距墻壁或柱邊的凈距不應小于100mm。對于并排管路上的并列閥門的手輪，其凈距約100mm。管路相遇的避讓原則：分支管路讓主干管路：小口徑管路讓大口徑管路;有壓力管路讓無壓力管路;常溫管路讓高溫或低溫管路。

　　3給水管道的安裝施工

　　3.1給水立管的敷設

　　本工程給水立管設在建筑物外墻上，水表也集中設在外墻的水表箱內，這種方式施工方便，管線布置靈活，從水表箱出來的給水立管排列有序。立管用固定管卡固定在外墻上，在衛生間或廚房處進入室內。給水立管設在管道井內，對建筑外立面要求高的住宅及北方寒冷地區，可將立管設在上下對應的衛生間或廚房內，用輕型、防腐、防潮、阻燃板材進行遮蔽，一般與排水立管同井。在閥門敷設高度設檢修門，管井的尺寸為500mm×300mm，水表采用自動計量水表。高層住宅建筑的給水立管一般設在電梯間的管道井內。

　　3.2給水橫管的敷設

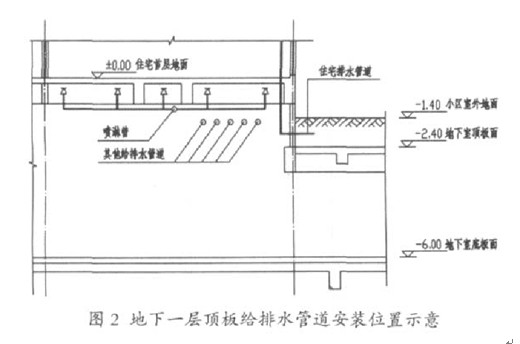

　　橫管敷設在現澆板內。橫管在土建專業綁扎樓板鋼筋時預裝，隨樓板澆筑混凝土埋在樓板中，但在澆筑混凝土前管道必須試壓合格，管道防腐也應做好。此種方式要求水暖工與土建專業密切配合，施工中難度較大。管道敷設在建筑地面內的作法在工程中采用得較多。但要求建筑面層有一定厚度，一般不小于35mm。管道敷設在板面預留的管槽中，管槽在土建施工樓板時預留，管道安裝完畢后用水泥砂漿抹平。管道敷設在結構板面下，管道沿板下陰角敷設，建筑專業對陰角進行裝飾或裝飾出假梁，在管道穿梁時應預留孔洞，其地下頂板管道安裝布置見圖2。此種管道設置不破壞墻板，施工配合容易，管道安裝方便，不足之處在管道需經過廳房時，裝飾不理想影響客廳的美觀。管道敷設在隔墻內，在砌隔墻時留設管槽，或在隔墻上剔出管槽，將管道敷設其中，是最常用的暗裝管道的方法，應注意的是在閥門暗裝時應將閥門手柄留在墻外。

　　3.3給水管道的安裝質量控制措施

　�、殴艿腊惭b之前需復測管道地溝，支架是否符合管道安裝的標高、坡度和坡向。支架間距是否符合圖紙和有關規范的要求，考慮到放空和管道運行的工藝需要。

　　⑵法蘭焊縫及其他連接件的設置應便于復檢，并不得緊貼墻壁、樓板或管架。

　　⑶管道安裝施工過程中及完工后，應及時填寫各種施工技術資料表格并經簽證記錄，埋地鋪設的管道，應辦理隱蔽工程驗收，填寫隱蔽工程記錄并及時回填，這些施工技術資料均應整理存檔。穿過樓板、墻壁、基礎、屋面的管道，均應加裝套管進行保護，在套管內不得有管道接口。穿過屋面的管道應有防水層(或土建泛水)和防水帽，管道和套管之間的間隙宜用不燃材料填塞。

　　⑸管道安裝工作如有間斷，應及時封閉敞開的管口;管道連接時，不得用強力對口，也不得用加熱管子及加偏墊等方法來消除接口端面的空隙偏差、錯口或不同心等缺陷。

　�、使茏雍附訒r，直管段兩環縫距不應小于100mm，焊縫距煨制彎頭的起彎點不小于100mm，且均不小于管外徑。

　　3.4給水設備安裝質量控制措施

　　室內給水系統常由下列各部分組成：引入管、水表節點、供水設備(水泵)、水平主干管、立管、分支管及閥門器件。水泵房內的水泵、閥門等是用水樞紐，良好的安裝質量，將能使工程的供水系統運作更可靠，設備的安全使用壽命也更有保障，安裝時應注意：

　　⑴設備安裝前應對其有關資料和文件合格證進行核對檢查。

　�、圃O(shè)備不應有缺件、損壞和銹蝕，而轉動部分應靈活無阻滯、卡住現象和異常聲音。

　　⑶對設備機組的安裝是根據已經確定的水泵機組型號、機組的臺數和機組的長度尺寸合理地規劃其在水泵房中的安裝位置和縱橫排列形式。機組布置應使管線最短，彎頭最少，管路便于連接和留有一定的走道和空間，以便于管理、操作和維修。

　　⑷引入管與其他管道應保持一定的距離，如與室內污水排出管平行敷設，其外壁水平間距不小于1.0m，如與電纜平行敷設，其間距小于0.75m。

　　4排水管道的安裝施工

　　4.1排水立管的敷設

　　本工程排水立管設在建筑物的外墻上，現南方城市已廣泛采用，立管上的檢查口因為設置在室外不能同設在室內的檢查口一樣清掏方便。工程中可在上人屋面上，通氣管高出屋面的部分設置一個檢查口，在立管發生堵塞時發揮清通作用。此種立管設置方式可減少排水噪聲的污染，尤其適用塑料管材。立管設在管井內。適用條件等同給水立管設在管井內的情況，但要考慮在立管檢查口處設清理用的檢修門。此種敷設方式管井要占用房間內的面積，用于建筑標準要求高的住宅。立管明設在衛生間或廚房內。排水立管設在側墻陰角處，以便于用戶在二次裝修時隱蔽立管的需求。

　　4.2排水橫管的敷設

　　排水橫管設在建筑外墻上，為建筑背立面，衛生間坐便器采用后出水式，地漏采用側墻式，此種敷設方式完全將排水管隔離在室外，室內空間潔凈。但對建筑專業考慮衛生間的位置及內部潔具的布置要求較高。排水橫管敷設在衛生間內側的地面上。此種管道布置方式可結合毛坯房的要求，在排水管上留出接衛生器具的三通口，由住戶自己根據需要敷設排水管并決定衛生間的大小。排水橫管也可隱蔽起來，但要較地面高出20cm左右。此種管道布置方式都要求使用側墻地漏，在實際使用中普遍反映存在臭氣易外逸和污水返溢的缺點。采用下沉式衛生間，排水橫管設在填渣層內，，所謂下沉式衛生間就是衛生結構板下降一定高度，一般不小于300mm，下降部分用焦碴充填。下沉式衛生間分為兩種形式：一種是衛生間結構板全部下降，一種是衛生間結構板僅在衛生器具側下降。兩種形式的采用依賴衛生器具的布置。坐便器采用下排水式，地漏采用多通道直埋式地漏，管道(包括給水及熱水管)均埋設在填層中，管道維修只在本層進行，不影響下戶人家，排水槽管走在下層的板頂此種方式在以往的住宅中應用得最多。管道可通過在下層做吊頂進行暗裝，此種方式的優點是管道維修方便，最不利的問題是管道維修影響下戶。

　　4.3排水管道的安裝質量控制措施

　�、排潘�塑料管必須按設計要求及位置裝設伸縮節，如設計無要求時，伸縮節間距不得大于4m。

　　⑵排水主干管及水平干管管道均應做通球試驗，通球球徑不小于排水管道管徑的2/3，通球率必須達到100%。

　�、巧�活污水塑料管道的坡度必須符合設計或規范要求。

　�、仍诹⒐苌蠎�(yīng)每隔一層設置一個檢查口，但在最低層和有衛生器具的最高層必須設置檢查口，其中心高度距操作地面為1m，允許偏差±20mm，檢查口的朝向應便于檢修，在暗敷立管上的檢查口應安裝檢查門。

　�、膳潘�通氣管不得與風道或煙道連接，安裝應符合規范。

　　5管道接口和管道支吊托架的安裝處理措施

　　5.1管道接口應符合以下要求

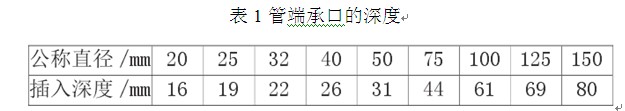

　�、殴艿啦捎谜辰涌�，管端插入承口的深度不得小于表1的規定。



　　⑵熔接連接管道的結合應有一均勻的熔接圈,不得出現局部熔瘤或熔接凹凸不勻現象。

　　⑶采用橡膠圈接口的管道，允許沿曲線敷設，每個接口為最大偏轉角不得超過2°。

　�、确ㄌm連接時襯墊不得凸入管內，以其外邊緣接近螺栓孔為宜，不得安放雙墊或偏墊。

　�、蛇B接法蘭的螺栓直徑的長度應符合標準，擰緊后突出螺母的長度不應小于螺桿直徑的1/2。

　�、事菁y連接管道安裝后的管螺紋根部應有2～3扣的外露螺紋，多余的麻絲應清理干凈并做防腐處理。

　　⑺卡箍(套)式連接兩管口端應平整，無縫隙溝槽應均勻，卡緊螺栓后管道應平直，卡箍(套)安裝方向應一致。

　　5.2管道支吊托架處理措施

　�、盼恢谜�確埋設應平整牢固;

　　⑵固定支架與管道接觸應緊密，固定應牢固可靠;

　�、腔瑒又Ъ軕�(yīng)靈活，滑托與滑槽兩側間應留有3～5mm的間隙，縱向移動量應符合設計要求;

　�、葻o熱伸長管道的吊架，吊桿應垂直安裝;

　　⑸有熱伸長管道的吊架，吊桿應向熱膨脹的反方向偏移;

　�、使潭ㄔ诮ㄖ�結構上的管道支、吊架不得影響結構的安全，鋼管水平安裝的支架間距應符合規定;

　�、瞬膳�、給水及熱水供應系統的塑料管及復合管垂直或水平安裝的支架間距應符合規定。采用金屬制作的管道支架，應在管道與支架間加襯非金屬或套管。

　　6給排水管道系統水壓試驗方法

　　高層建筑各種承壓管道系統和設備應做水壓試驗，非承壓管道系統和設備應做灌水試驗。室內給水管道的水壓試驗必須符合設計要求，當設計未注明時，各種材料的給水管道系統試驗壓力均為工作壓力的1.5倍，但不得小于0.6MPa，本工程給水系統設計值為0.65MPa。檢驗方法：金屬及復合給水管道系統在試驗壓力下觀測10min，壓力降時不應小于0.02MPa，然后降到工作壓力進行檢查應不滲不漏，塑料管給水系統應在試驗壓力下穩壓1h，壓力降不得超過0.05MPa，同時檢查各種連接處不得有滲漏。

　　7結語

　　綜上所述，建筑給排水與人們的生活息息相關，優質的安裝施工質量和科學的管理是保障管網系統高效安全運行的必要條件，而且也可以改進和彌補設計施工中的某些不足。為了滿足給排水工程施工技術要求，提高施工質量，需要施工人員不斷學習，提高自身的技術素質，才能確保施工的質量，滿足民用建筑給排水的發展需要。
