摘 要：近年來，隨著我國經濟的發展與進步，我國建筑行業得到了飛速的發展，建筑工程數量不斷的增加。 在建筑工程施工過程中，鋼筋混凝土結構應用極為廣泛，其有效的提升了建筑的結構強度與質量，但是在施工過程中，一旦處理不當將會導致鋼筋混凝土裂縫的出現。 本文詳細的分析了建筑工程鋼筋混凝土雷鋒產生的原因，并針對這些原因提出了相應的防治措施，以期促進建筑工程質量的提升。

　　關鍵詞：建筑工程;鋼筋;混凝土;裂縫;產生原因;防治

　　引 言

　　在建筑工程施工中，鋼筋混凝土應用極為廣泛，但是其施工技術也存在一定的難點，在施工過程中一旦控制不好極易出現裂縫。在建筑工程中，很多建筑的結構問題都是由裂縫發展而來的，因此在建筑工程施工過程中，一定要重視鋼筋混凝土裂縫問題，仔細的分析裂縫產生的原因，針對具體的原因采取相應的解決辦法，最大程度上確保鋼筋混凝土施工的質量，確保建筑項目的安全性與穩定性。

　　1 混凝土及混凝土裂縫

　　在建筑工程施工中，混凝土的應用極為廣泛，其是現代建筑工程施工中不可缺少的一種建筑材料，混凝土是一種非均質的建筑材料，在建筑工程施工中，混凝土極易發生形變，一般導致其發生形變的原因不外乎溫度或者是體積的變化。混凝土在施工過程中，一旦外界溫度發生變化，將會對其體積變形產生一定的影響。再加上混凝土是一種復合材料，其內部材料較為多樣，因此發生的變形并不具有規律性，這就導致了混凝土內部極易出現一些細微的裂縫。

　　2 混凝土裂縫的產生原因

　　混凝土產生裂縫的原因有很多種，要想對裂縫進行有效的處理，必須要先對于裂縫產生的原因進行充分的了解，從而才能夠針對性的進行治理。一般而言，混凝土產生裂縫的原因主要有以下幾種：

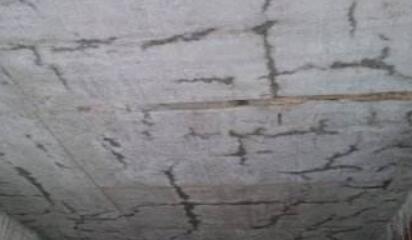

　　2.1 干縮裂縫混凝土的干縮裂縫是一種較為常見的裂縫，其主要是因為混凝土在干燥的過程中內部水分蒸發，從而導致了混凝土的硬化，進而導致了裂縫的產生。混凝土的干燥收縮過程是不可逆的，一旦其硬化，那么就無法再進行軟化了。混凝土在硬化的過程中往往是從外層向內側進行的，因此一般發生裂縫都會處于混凝土的外層。在混凝土凝固的過程中，因為水分的蒸發，其內部結構收縮，會導致混凝土的抗滲性能受到影響，容易導致混凝土內部的鋼筋發生銹蝕，對于混凝土的穩定性與耐久性造成一定的影響。混凝土干燥過程中，對其產生影響的主要是混凝土的水灰比、水泥的用量、成分以及外加劑的種類與用量等。如圖 1 所示為干縮裂縫的主要形態。

　　2.2 應力裂縫應力裂縫是由各種收縮引起的裂縫。在混凝土水分蒸發的過程中，因為水分的蒸發整體體積開始收縮，混凝土開始發生形變，但是在外部模具的限制下，混凝土無法自由的形變，只能在限定的區域內形變。當混凝土的收縮應力超出了混凝土的限度使就會導致裂縫的產生，真是因為這個原因，混凝土應力集中的位置極易發生裂縫。

　　2.3 溫度裂縫混凝土產生的溫度裂縫相對常見。混凝土發生溫度裂縫主要還是因為混凝土的熱脹冷縮，溫度的變化導致了裂縫的發生。混凝土在凝固過程中，由于外界的溫度變化過大，導致了混凝土的內外溫度變化不均勻，進而導致了混凝土的內外膨脹存在差異，在不均勻的膨脹下導致了混凝土的形變，結構被破壞，產生了裂縫。此外，建筑物還會受到內外約束。

　　2.4 混凝土材料及配合比在混凝土施工過程中，混凝土的材料選擇以及配合比控制會對于混凝土的施工質量產生極大的影響，一般而言，在工程施工之前均應當根據工程施工的要求進行混凝土的材料以及配合比試驗，以選擇出最佳的混凝土材料以及配合比，但是在實際的施工中，很多的工程都忽視了這一過程。在進行混凝土材料的選擇時，材料的質量以及配合比的控制不夠認真細致，導致了混凝土質量受到了一定的影響。

　　3 混凝土裂縫的預防措施

　　3.1 水泥與骨料的選擇在進行混凝土材料的選擇時，應當重點做好水泥材料以及骨料的材料選擇。在進行水泥材料的選擇時應當重點考慮水泥的強度、細膩度以及品種，這些因素都會對混凝土的質量造成較大的影響。在進行骨料的選擇時，應當注意骨料的含泥量以及級配，最大程度上確保混凝土的質量，避免裂縫的產生。

　　3.2 選擇正確的配合比在混凝土施工過程中，混凝土的配合比直接影響著混凝土的質量，因此在施工之前一定要做好相應的配合比試驗，將混凝土的水化熱控制在最低范圍，避免裂縫的產生。

　　3.3 澆筑控制在混凝土施工過程中，混凝土的澆筑施工是極其重要的一個環節，其直接影響著混凝土的施工質量，因此在施工過程中，一定要做好混凝土的澆筑控制。在進行混凝土澆筑是，應當做好混凝土的振搗，一定要確保混凝土振搗的密實。混凝土振搗均質性越好，后期的形變就越小，混凝土就不容易出現裂縫。

　　4 工程實例

　　4.1 工程概況本工程為某建筑項目，其建筑面積 27451.94m2 ，地上四層。采用現澆鋼筋混凝土框架;地基為整體地下室箱形基礎，樓頂板結構板設計厚度 120mm。現 36-2 幢二層頂板局部和 35 幢三層局部淋雨后在板底可看到滲水，寬度較小，最大約 0.2mm，從板底看每跨板裂縫呈整塊龜裂狀，肉眼很難看到，只有通過淋雨才能觀察到。

　　4.2 處理方式對于這些裂縫，應當首先進行分析，通過檢查后發現這些裂縫并不是因為使用荷載而產生的，也就是說裂縫的產生和外力無關，那么就無需對這些裂縫進行進一步的結構加固，只需要對于裂縫進行修補與封閉處理就好了。這部分結構不需要進一步的加強，現有的結構并不存在問題。在進行裂縫的修復時，先進行樣板修復，然后才能夠進行裂縫的施工修復，以確保修復的質量。

　　4.3 防治處理工藝對于混凝土的表面存在龜裂，且裂縫的寬度 W<0.2mm 采用滲透結晶型防水材料進行修補：材料按 0.3：1 的水灰比(重量比)調配成水泥砂漿狀進行涂刷施工，一般用量為：1.2kg/m(2 0.8mm 厚度)。需將涂料充分的攪拌均勻，不可存在小灰球，并按需求量攪拌，保證攪拌好的涂料能在 30min 內用完，若處于高溫條件，則將時間縮短。可采用毛刷涂刷、刮板刮、滾筒滾刷、噴涂噴、泥夾抹等方法進行施工。在涂刷施工的過程中，要充分的保持濕潤，必要時邊涂刷邊噴霧，以保證基面的濕潤。施工后的 6~8h 內進行噴水保濕養護，每天 2~3 次，隔天再養護一次(養護保濕不能用蓄水養護)。對于貫穿性裂縫寬度 W≥0.2mm 用注射結構膠：做好裂縫表面的處理然后打孔安裝針頭，然后進行裂縫灌注施工。

　　5 結束語

　　在建筑工程混凝施工過程中，無論是混凝土的材料還是工程的施工方式，都會對于混凝土的施工質量造成一定的影響，導致混凝土裂縫的產生。因此，在工程施工的過程中，一定要嚴格控制好混凝土施工的每一個環境，從混凝土材料的選擇、配合比的控制到施工技術以及后期的養護，每一個環境都應當牢牢把握，最大程度上確保混凝土施工質量的提升，避免混凝土裂縫的產生。

　　參考文獻

　　[1]劉 洋.淺談建筑工程鋼筋混凝土裂縫產生原因及防治[J].房地產導刊：中，2014：401.

　　[2]朱全亮，劉少峰.淺談鋼筋混凝土裂縫的產生及防治[J].黑龍江科技信息，2010：276.

　　[3]邵懷利.建筑工程中現澆鋼筋混凝土裂縫的成因及防治[J].城鄉建設， 2010：45~46.

　　《建筑工程鋼筋混凝土裂縫產生原因及防治》來源：《建材與裝飾》，作者：戴濤濤。
