混凝土是建筑工程中的一種常用材料，其強度對于建筑工程的質量與安全性具有關鍵意義。因此在混凝土施工結束后，需要采取必要手段對混凝土材料的強度做出檢測，其中回彈法是一種應用于混凝土強度檢測的有效方法，在其應用過程中需要全面了解此種方法的應用過程與要點，從而實現合理應用。

　　1回彈法混凝土檢測方法概述

　　1.1回彈法混凝土檢測方法的基本原理

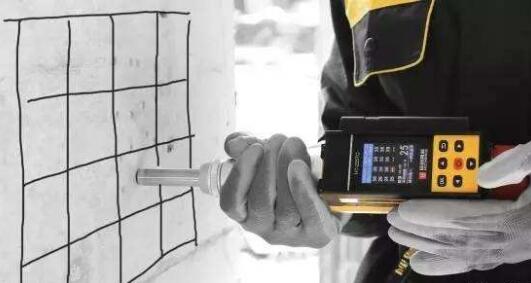

　　回彈法檢測混凝土強度是指利用回彈儀，通過彈簧驅動彈擊錘，使得彈擊桿彈擊混凝土表面產生瞬間彈性變形恢復力，在該力的作用下，彈擊錘與指針出現回彈現象，并顯示回彈距離，而后可以根據回彈的相關數值，對混凝土抗壓強度做出分析[1]。回彈法屬于一種混凝土非破損檢測技術，對混凝土的結構性能不會造成影響，主要通過回彈數值反映出混凝土表面的硬度，從而計算出混凝土強度。在應用這一檢測方法時，需要確保混凝土回彈值能夠準確反映出混凝土的強度，因此在具體應用過程中需要建立相應的校準公式，其中包括單一法、綜合法兩種，前者是根據數理統計與回歸分析方法，建立混凝土物理力學性能Y與試驗測得的混凝土某個物理量X之間的關系，也就是Y=f(X);后者是指根據混凝土某個物理力學性能Y以及其他綜合特征，建立關于X1、X2、X3的多因素關系式，也就是Y=f(X1，X2，X3)[2]。

　　1.2回彈法混凝土檢測方法的適用條件

　　回彈法混凝土檢測方法具有操作簡單、檢測速度快、成本較低等優(yōu)勢，目前這一方法在混凝土檢測過程中得到了廣泛應用。此方法在高強混凝土的強度檢測方面具備良好應用效果，檢測過程中不會對混凝土內部造成損害，因此也適用于對強度存在較高要求的建筑工程。回彈法應用的關鍵條件在于需要保證混凝土質地均勻，混凝土內部與外部強度存在較大差別的情況下不應選用此種方法。并且還應根據混凝土的強度選用相應的回彈儀，比如在混凝土強度為C10-C60范圍內時，通常選擇中型回彈儀進行檢測。

　　2回彈法高強度混凝土檢測技術應用要點

　　2.1儀器設備的選擇與測試

　　應用回彈法進行高強度混凝土檢測時，需要事先對所用儀器設備做出合理選擇，同時還應依據相關的檢測標準要求，從而為后續(xù)檢測工作打下良好基礎。目前常用的回彈儀可以根據使用范圍分為中型回彈儀與重型回彈儀，前者主要適用于抗壓強度在10MPa~60MPa范圍內混凝土的強度檢測，而后者主要適用于強度在50MPa~100MPa混凝土的檢測。本文針對高強度混凝土的檢測應選用重型回彈儀。為了確保回彈儀檢測結果的準確性，回彈儀的使用過程中，需要定期進行檢查，檢定周期通常為半年。一般情況下回彈儀適用的溫度范圍在-4~40℃之間。在新回彈儀啟用前、超過檢定有效期限、數字式回彈儀數字顯示的回彈值與指針直讀示值相差大于1或受到嚴重撞擊或其他損害等情況下，需要按專業(yè)計量檢定機構按行業(yè)標準《回彈儀》JJG817對其進行檢定。并且在使用之前也要對其進行相應的性能測試，確保其符合相關標準的要求。如檢測公司在對某文化商業(yè)廣場商住辦項目檢測前首先要判斷回彈儀檢測結果準確性，通過觀察水平彈擊時回彈儀的彈擊脫鉤后，標稱能量能否達到2.207J進行判斷結果準確性，同時本公司檢測人員在回彈儀發(fā)生撞擊時應使儀器彈簧始終處于放松狀態(tài)，觀察結果顯示彈擊錘起跳點位于指針所在的“0”刻度位置，表明回彈儀的檢測結果較為準確。同本公司檢測人員在測試儀器結果準確性過程還確保了砧板表面清潔，操作過程分為4個不同的方向，檢測人員進行彈擊操作時，轉換方向進行操作前先將彈擊桿進行了90°旋轉，并觀察每個方向回彈值處于78~82之間，這種做法有效保障了回彈儀性能檢測結果的真實性。

　　2.2具體檢測步驟

　　利用回彈法進行在C60以上高強度混凝土的檢測時，需要依據《回彈法檢測混凝土抗壓強度技術規(guī)程》進行檢測[3]。檢測過程中的具體步驟如下：

　　2.2.1檢測構件選擇與布置測區(qū)在進行檢測前需要事先對檢測構件與測區(qū)做出合理選擇。具體做法可以以本工程為例，對于同批次進行檢測的構件，保障抽檢數量不低于同批構件總數的30%，并且數量不低于10件;檢測構件數量同一批次超過30個，因此筆者對抽樣構件數量做出了調整，保持在國家相關標準規(guī)定的最小抽樣數量之上。在確定檢測構件及其數量后，要對測區(qū)進行合理布置。具體工作方式是針對一般的混凝土構件，選擇的數量為10個。需要減少測區(qū)數量的情況下，構件檢測數量也不應少于5個。測區(qū)面積應在0.04m2以內。相鄰兩個測區(qū)的間距應小于2m，測區(qū)離構件端部或施工縫邊緣距離應處于0.2~0.5m范圍內。測區(qū)位置應處于能夠使回彈儀處于水平方向的混凝土側面，在無法滿足此要求時，應將回彈儀處于非水平方向的混凝土澆筑表面或底面。此外還應在構件兩個對稱可測面上布置測區(qū)，對于構件的重要部位及薄弱部位必須布置測區(qū)，同時要避開預埋件。測區(qū)表面應選擇整潔和平整的混凝土原漿面，不應存在疏松層、浮漿、油垢、涂層以及蜂窩和麻面問題。對于薄壁和小型構件，為了避免彈擊時發(fā)生顫動，應對其進行固定。對于每個測區(qū)都應進行編號，并繪制出測區(qū)布置示意圖。

　　2.2.2測量回彈值與碳化深度回彈值的測量過程中，應始終確保回彈儀軸線與混凝土檢測面相垂直，而后緩慢增加壓力，在取得準確讀數后迅速復位。測點的分布應保證均勻，相鄰2個測點凈距≥20mm;測點距離外露鋼筋和預埋件的距離應≥30mm。同時避免將測點選擇在氣孔或石子位置。注意是對于1個測點只進行一次彈擊，保障在每個測區(qū)記錄16個回彈值，同時將各測點回彈值讀數精確至1。在回彈值測量結束后，還進行了碳化深度值的測量，測點大于構件測區(qū)數30%。測量后將平均值作為構件每個測區(qū)碳化深度值。如果碳化深度值極差>2mm，需要在每個測區(qū)對碳化深度值進行測定。

　　2.2.3計算回彈值進行回彈值計算時，應事先去除16個回彈值中的3個最大值與3個最小值，將剩余的10個回彈值進行算數平均值計算。對于非水平狀態(tài)混凝土澆筑側面的檢測，需要對測區(qū)平均回彈值進行角度修正。在水平方向進行混凝土頂面、底面檢測時，需要對平均回彈值進行檢測面的修正。如果回彈儀處于非水平方向，且測試面并非澆筑側面，需要分別進行回彈值角度修正與澆筑面修正。

　　2.2.4強度換算在完成回彈值的檢測與計算后，需要對其進行強度換算。換算過程中需要根據測區(qū)平均回彈值及碳化深度值，并利用測強曲線或測區(qū)強度換算表，得出測區(qū)現齡期混凝土強度值。具體換算流程如表1所示。

　　3回彈法高強度混凝土檢測在建筑工程中的實際應用

　　在建筑工程當中，回彈法高強度混凝土檢測技術具有良好的應用效果，在某軌道交通站A地塊地下民防工程的實際應用中，將回彈法有效用于早齡期(7-14d)高強度混凝土強度的檢測，能夠較為準確地反映出高強度混凝土早齡期強度。混凝土材料的選擇上，選用了某商品混凝土攪拌站中的C60混凝土，此種混凝土的組成成分包括水泥、粉煤灰、砂、石、水和減水劑，上述材料的用量分別為421kg•m-3;84.2kg•m-3;726kg•m-3;1120kg•m-3;180kg•m-3;10.95kg•m-3。配合比為1：0.20：1.72：2.66：0.43：0.026，水膠比為0.356。進行檢測前首先設定混凝土早齡期強度為f1，28d強度為f2，并且二者之間存在線性關系，并根據線性回歸方法建立相應的回歸方程f2=a+b•f1。a、b分別為系數，需要在后續(xù)計算中獲得準確數值。此后利用回彈法對早齡期高強度混凝土的強度進行檢測，并根據上述公式計算出混凝土28d的強度。而后利用回彈法對該混凝土7d抗壓強度進行實際測量，具體測量過程中選用了3個混凝土構件，截面b×h=300mm×500mm，長l=1500mm。計算后得出Ⅰ面7d、Ⅱ面28d強度值，如表2所示。根據上述表格中的數據對公式中的a、b值進行計算，其中a=y-bx=27.7730;b=Lxy-Lxx=0.7947。在此基礎上對各個測區(qū)7d以及28d構件抗壓強度進行計算，得出f2的總均值為67.6，極差平均值R為1.04。并對每組3個數據情況下的控制界限進行計算。最后依據各樣本均值與極差制作出強度控制圖以及R控制圖，如圖2所示。根據控制圖能夠看出一部分點處于控制界限之外，因此可以判斷上述C60混凝土的強度狀態(tài)不穩(wěn)定。

　　4回彈法高強度混凝土檢測結果的影響因素

　　在實際應用回彈法進行高強度混凝土檢測時，一些因素可能會對混凝土強度檢測的結果造成影響。因此需要通過對影響混凝土檢測效果的相關因素做出分析，在實際操作中加以避免。通過以下實驗，對回彈法高強度混凝土檢測結果的影響因素做出了比較全面的分析。該實驗使用了P.O42.5水泥、多種不同粒徑范圍的碎石、細度模數2.4-2.6的中砂以及LEX-9H聚羥酸減水劑和粉煤灰?guī)追N材料。實驗設備選用了樂陵市回彈儀、智能型非金屬超聲波檢測分析儀、新三思YAW4206電液伺服壓力試驗機幾種設備。制作強度等級C15-C60的混凝土標準試塊，并分別在7d、14d、28d、60d、90d、180d、360d進行超聲和回彈測試，測試結束后對試塊進行抗壓強度試驗。測試結果中，混凝土原材料對測試結果的影響如表3所示。根據表3結果能夠得出以下結論：①粗骨料品種對于測強曲線參數具有較大影響，主要原因在于骨料聲速相對于混凝土其他成分的聲速較高，同時，骨料在混凝土中占比也較大。其中粗骨料的品種、用量以及粒徑對于測強曲線存在較大影響，在粒徑大于4cm的情況下應采用專用曲線，或采取鉆芯法對結果進行修正。而細骨料以及添加劑的影響相對較小。②水泥品種對于測強曲線影響較為有限，主要影響因素在于水泥密度與強度。其中密度對混凝土強度的影響不明顯，而強度在28d后逐漸趨于穩(wěn)定。實際檢測過程中可以采用專用曲線，或結合鉆芯法修正檢測結果。除此之外，超聲測試設備的頻率對于測試結果也存在一定影響。該試驗針對同組立方試件，分別將超聲儀測試頻率調整為30kHz、54kHz、82kHz，并對聲速值進行計算，最后將30組立方體聲速平均值作為分析數據，結果如表4所示。通過以上結果能夠看出，頻率對于聲速值的測試存在一定的影響，聲速值隨著頻率提高而增大。因此在實際測試過程中需要對測試儀器與設備頻率進行統一以減少其影響。

　　5結論

　　回彈法是一種目前應用廣泛的混凝土強度檢測方法，在建筑工程高強度混凝土檢測中也具有良好的應用效果。具體應用過程中，需要根據混凝土強度選擇合適的儀器設備，并嚴格按照操作步驟進行測量和計算，根據回彈值換算出混凝土的強度，為建筑施工質量提供有效保障。

　　參考文獻

　　[1]馮健謀.回彈法檢測混凝土強度的準確性分析[J].建筑工程技術與設計，2017(31)：2183.

　　[2]侯力凱.河南地區(qū)回彈法檢測混凝土強度測強曲線試驗研究[D].鄭州：鄭州大學，2017.

　　[3]焦萬清.高強混凝土強度檢測技術應用研究[J].住宅與房地產，2016(27)：254.

　　《建筑工程高強度混凝土檢測回彈法的應用》來源：《低碳世界》，作者：馬佳佳
