摘要：土釘支護是以土釘作為主要受力構件的邊坡支護技術，它由密集的土釘群、被加固的原位土體、噴混凝土面層和必要的防水系統組成。由于經濟、可靠且施上快速簡便，已在我國得迅速推廣和應用。本文主要結合某棟大廈的深基坑工程案例，介紹了土釘支護技術在該工程中的具體應用，并針對主要監測內容作了闡述和探討。
　　關鍵詞：深基坑；土釘支護技術；監測
　　
　　1工程概況
　　某棟集商貿、寫字樓為一體的商業大廈地下2層，地上22層，總高度83m，建筑物的跨度為65m，建筑面積約60000m2。該工程四層以下為商貿商場區，五層以上為寫字樓工程，工程的外形為矩形，占地面積約3650m2。該工程的上部結構采用框架剪力墻結構，基礎大部分采用筏板基礎，同時配合框架基礎和條形基礎。基礎擬建在天然地基上，根據工程設計，基礎開挖至地面以下10.0m。該工程以粉質枯土為天然地基持力層，場地土類型為中軟場地土，建筑場地類別為1類，抗震設計類別為丙類，為建筑抗震一般地段。
　　土釘加固參數包括土釘?shù)拈L度、鋼筋網片的間距、噴射混凝土的厚度、注漿材料的配合比。其中土釘?shù)拈L度和注漿配合比起關鍵作用，土釘?shù)拈g距、長度決定了復合土體穩定性。而在基坑開挖前加雙軸深層攪拌樁對防止淤泥的流變和隆起起到了非常大的作用，基坑兩側距道路人行道僅為2.3m，此決定了必須嚴格控制基坑的變形，為此在靠近道路的兩側第二排土釘更改設置了錨桿。基坑開挖深度為經現場測設為4.6m。
　　錨桿土釘墻水平及垂直間距均為1000×l000，上下排梅花形錯開布置，土釘采用二次注漿工藝施工，成孔困難時，改用錨管。邊坡共布置4排土釘，第二排土釘在施工完成后進行張拉，施加預應力。噴射混凝土設計強度C20，厚度為10cm。
　　3土釘支護主要施工工藝
　　3.2土釘施工工藝流程
　　按照本工程的特點和施工組織設計內容，制定了土釘施工工藝流程圖如下：
　　

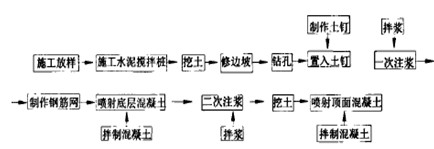

　　圖1土釘施工工藝流程圖
　　3.3施工主要過程
　　（1）基坑開挖
　　土方挖運和噴混凝土護壁是一條流水線的不同工序，必須緊密結合，在不運土的情況下，安排挖機進行修邊坡，配合好支護工作。
　　大面積基坑開挖，由于地表層的滯水和深層的滲水及降雨，會造成基坑大量積水。這些水如不及時排出勢必影響施工，所以在坑的四周、坑內每隔30m挖一條積水溝和相應的積水坑。每一層開挖基本上做到積水溝與積水坑連成網絡，并及時將積水抽出坑外。
　　（2）土釘制作、安裝
　　土釘使用前須除銹，除油、焊牢(搭接焊長不少于10倍的鋼筋直徑)；為保證土釘插入孔后居孔中央位置，以便在注漿后增大鋼筋與砂漿的握緊力，土釘應焊托架，托架為對中支架，相鄰兩托架間距2m；注漿管同土釘插入錨孔時，對注漿管下端口應采取保護措施，以免堵塞；注漿管必須隨土釘下至孔底，若中途注漿管脫落，必須重新安裝土釘；注漿的水泥漿液按設計配比進行，水灰比為0.45-0.55，速凝劑用量為水泥用量的3%，控制壓力0.2-0.4Mpa；注漿時，要做到邊注漿邊往外拉動注漿管，不可拉動得太快，以免造成水泥漿脫節而使?jié){液不夠飽滿；注漿開始或中途停止超過30min時，就用水清洗注漿機及注漿管，重新注漿；砂漿嚴格按配合比計量并攪拌均勻，隨拌隨用，一次拌合的水泥漿應在初凝前用完，并嚴防石塊，雜物混入；注漿過程中觀察孔口返漿情況，如孔口返漿用粘土在孔口圍僵，確保漿液的密實。
　　（3）掛網噴射混凝土施工
　　一般情況下，為了防止土體的滑落、松弛和避免水壓力引起攪拌樁墻體過二聲屯的變形，需盡快掛網噴射混凝土。掛網時，網片節點盡量采用點焊，鋼筋網與土釘、聯系筋和加強筋的節點必須焊接，為了保證網片與土釘連接牢固，在外側加以焊接井形墊塊。另外，網片應距坡面或攪拌樁面有一定的間隙，一般為40-50m，為此，在適當位置輔以墊塊。噴射混凝土目前常用干法混凝土噴射。干料為砂石料與水泥、外加劑，其中砂料為中粗砂，細度模數大于2.5，石料粒徑不得大于15mm，水泥標號在22.5#以上，水泥與砂石的配合比一般為1:4-1:5,砂率45-55%。將干料拌合均勻后，通過容量大于9m3/min的空氣壓縮機壓送，在噴嘴處加水混合后噴射到工作面上，適當加入減水劑或早強劑，調節噴射混凝土的初凝時間為5min，終凝時間為15min,混凝土強度不宜小于C15。作業應分片依次進行，噴射順序自上而下，噴頭與作業面垂直，保持0.6-1.5m距離，噴射混凝土的回彈率不應大于20%°噴射混凝上厚度小于l00mm時，可一次完成，厚度較大時，可由幾次完成，其間應留有一定的時間間隔。為了與下一道工序的搭接方便，一般每層的下部300mm暫不噴射，并做成45°的斜面形狀。對于兩次甩噴射混凝土的接縫，須事先清理浮漿、松屑，并用水澆洗。每層噴射混凝土結束后，一般要待混凝土終凝后并留有一定時間進行養護，方可進行下一層的開挖工作。第一層土釘施工完畢后，開挖第二層土方，按以上步驟循環直至設計土釘墻底的標高。
　　3基坑結構與支護監測
　　3.1圍護結構的監測
　　(1)圍護結構完整性及強度監測：以灌注樁為支擋結構時，可用低應變動測法對樁身縮頸、離析、夾泥、斷裂等缺陷程度和缺陷部位以及樁身強度進行檢測。以旋噴樁、水泥攪拌樁為支擋結構時，可用低應變法或輕便觸探法檢測樁身強度和均勻性。對于地下連續墻，可用超聲檢測儀分段對墻體混凝土缺陷分布、均勻性和墻體混凝土強度進行非破損檢測。對于有缺陷的樁，根據檢測結果確定它們對圍護結構穩定性的影響程度以及采取必要處理措施.
　　(2)圍護結構頂部水平位移監測：圍護結構頂部水平位移是圍護結構變形最直觀的體現，是深基坑監測工作中最重要的一個監測項目。監測時布點和觀測周期應遵循以下原則：一般間隔5-8m布設一個監測點，在基坑轉折處、距周圍建筑物較近處等重要部位應適當加密布點。基坑開挖初期，可每隔2-3天監測一次，隨著開挖過程進行，可適當增加觀測次數，以1天觀測一次為宜。當位移較大時，每天觀測1-2次。
　　3.2基坑支護監測內容
　　(1)主供水管：基坑北邊距支護20m貫穿1m直徑主供水管，根據該地區土質條件較差的特點，基坑挖土時，支護部位監測時該位置如變化較大，應停止挖土，回填支護邊坡，穩定位移，坑外采用卸載及注漿加固處理，保證主供水管不變形位移，確保供水管正常使用。
　　(2)靜壓樁與支護交叉施工安排：因工期緊，需要靜壓樁與支護交叉施工，考慮靜壓樁土應力釋放的影響，交叉施工安排為靜壓樁施工二分之一時，在已施工的靜壓樁區域施工深攪樁；施工順序兩邊推進，根據靜壓樁施工進度，安排深攪樁的進度;已施工的深攪樁達到一定強度后，挖土施工土釘、錨桿;在靜壓樁結束后，深攪樁安排7日內施工結束，然后根據分段的強度進行正常支護施工。
　　
　　結語
　　復合土釘支護技術己在我國許多地區建筑工程的深基坑支護中得到應用，但是在山體邊坡加固和復雜地質條件下(如軟土地區等)的深基坑支護工程中還有廣泛的應用前景。隨著復合土釘支護理論的進一步完善，施工工藝的改進，復合土釘支護技術將逐步取代傳統的支護技術。
　　參考文獻
　　1.孟凡海.深基坑土釘支護設計及施工方案.山西建筑.2008(18)
　　2.孫麗梅，張玉敏，高明濤.鞍山東方大廈深基坑土釘支護技術.探礦工程(巖土鉆掘工程).2007(2)
　　3.聶淼，鄭玉元.貴陽某深基坑土釘支護設計研究.山西建筑.2009(3)           論文
