摘要:隨著我國人民生活水平迅速提高,我國在建設工程的投資力度逐年加大,基礎設施建設得到了快速發展,工程試驗檢測技術也相應地得到了廣泛重視和發展。但是,在實際的檢測試驗過程中,檢測人員總會或多或少地遇到一些問題,既可能影響到檢測結果的準確性,又影響了工作效率。因此本文現就材料檢測作了探索，可供檢測試驗的專業技術人員參考。
　　
　　關鍵詞:材料檢測；檢測項目；取樣方法；試驗誤差；數據處理
　　
　　1檢測項目
　　施工所用的建筑材料必須進行進場檢測,其檢測項目、試驗方法必須服從國家、行業及當地建設主管部門或所屬有關部門的規定。例如用于配制混凝土的水泥,需按批檢驗其安定性、強度、凝結時間和細度;混凝土用的粗骨料,按常規方法進行顆粒級配、密度、含泥量及泥塊含量、針片狀顆粒含量等項目的檢驗;若用于C35或C35以上的混凝土,應做壓碎指標試驗;對新采用的質地疏松的骨料,應做堅固性試驗,活性骨料還應做活性試驗等。
　　又如合成高分子防水材料,按GB18173.1—2000《高分子防水材料---第一部分片材》的規定,應按批檢驗其斷裂拉伸強度、膠斷伸長率、不透水性和低溫彎折等物理性能。總之,材料檢測項目的確定應以確保工程質量為前提,只檢驗其原始合格證明而不按規定抽樣試驗,或雖進行抽樣試驗但檢測項目不全等,都是不符合要求的。
　　2取樣的數量和方法
　　取樣要有代表性,一般是以一批材料(不同材料每批數量不同)不同部位隨機抽取規定數量的樣品(鋼材是從規定部位截取),即不僅取樣數量要正確,而且取樣部位及方法也要按規定進行。試樣的數量關系到試驗結果的準確性,數量過少、取樣部位及方法的偏差,都會使試驗誤差增大,甚至會得出相反的結果。
　　但是,在實際檢測中經常會出現取樣不具有代表性、取樣的數量不夠、取樣方法不正確等問題。例如袋裝水泥要從該批不少于20袋水泥中任取等量樣品,總質量至少12kg。
　　在實際工作中,多次遇到送檢人員一次性提取半袋或整袋水泥作為樣品,經檢測水泥強度值不符合標準要求的情況,后經現場按標準要求取樣后復試,試驗結果則完全符合國家標準;又如送檢鋼筋焊接試件時,有的是用工地的廢鋼筋頭作為模擬試件或者取樣方法不正確;再如鋼筋氣壓焊焊件按標準應送檢6根,3根做拉伸試驗,3根做彎曲試驗,而有的只送檢3根試件,這樣即使3根試件的拉伸試驗結果全部合格,仍無法判定該批試件是否合格。
　　3環境溫度與濕度的影響
　　溫度和濕度對一些建筑材料的性能有很大的影響,故在標準中對材料養護以及測試時的環境條件都有明確規定,必須嚴格遵守。只有這樣,其試驗結果才具有可比性。
　　例如GB/T17671-1999《水泥膠砂強度檢驗方法(ISO法)》規定,試體成型時的環境溫度應穩定保持在20℃±2℃,相對濕度應>50%;試體拆模前的養護溫度為20℃±1℃,相對濕度應>90%;試體在水池中的養護溫度應控制在20℃±1℃。又如彈性體改性瀝青防水卷材(SBS)等防水材料,其性能對環境溫度較為敏感,進行拉伸試驗時要求室溫控制在23℃±2℃。
　　4加荷速度的影響
　　在常溫條件下,若進行材料力學性能測試時加荷速度較快,則試件的變形滯后于加在其上的荷載,測出的強度值就會高于材料的固有強度。例如在測定鋼筋的屈服點時,若加荷速度較快,則屈服點值會有所提高;又如在測定水泥、混凝土、磚等試件的抗折強度和抗壓強度時,加荷速度的快慢對測定結果都有影響。
　　因此,加荷速度應嚴格按照材料標準和操作規程進行,加荷要連續均勻。當試件開始迅速變形接近破壞時,通常應停止調整試驗機油門,直至測出試件的最大荷載值。但在進行鋼筋拉伸試驗時,出現頸縮時可逐漸減小油門,使頸縮現象緩慢發展直至試件斷裂,以減輕試驗機的振動和響聲。
　　一般情況下,加荷速度是以應力為單位(N/mm2、kN/mm2等),為了更加直觀方便,也可以將其折算為試驗機刻度盤上的格數。例如采用2000kN的壓力機進行混凝土試件的抗壓試驗時,試驗機共有3個量程:鉈A的量程為0～500kN,1kN/格;鉈A+鉈B的量程為0～1000kN,2kN/格;鉈A+鉈B+鉈C的量程為0～2000kN,4kN/格。折算后的加荷速度見表1。

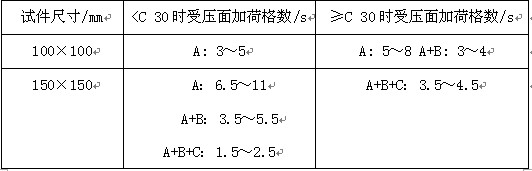

　　表1混凝土試件抗壓加荷指針速度表

　　其他如鋼筋試驗等,也可制作類似的表格貼在試驗機上。
　　5關于誤差問題
　　試驗方法應嚴格按標準規定進行。但由于操作人員的熟練程度的差異以及材料的勻質性、設備儀器、環境條件等因素的影響,都會使試驗結果產生誤差。試驗誤差有3種,一種是同一組試件之間的誤差,若該誤差在規定的范圍之內是允許的,但若超出了允許范圍則應重新試驗。
　　例如在混凝土試件的抗壓強度或抗折強度測定值中,若有兩個測定值與中間值的偏差均超過了中間值的15%,則該組試驗應重做。另一種誤差是將同一個樣品分成2個或3個試樣,用相同方法在同一儀器上分別進行試驗所得結果之間的誤差,稱為平行試驗誤差。例如砂的篩分析,兩次試驗求得的細度模數之間應≯0.20,表觀密度兩次試驗結果之差應≯20kg/m3等。
　　還有一種誤差是同一材料、同一樣品在不同試驗設備所獲得的試驗結果的誤差,稱為再現性誤差或對比試驗誤差。其試驗一般是將水泥、鋼材等較勻質材料的樣品等分為兩份,一份交當地質檢機構、另一份留本單位,分析比較兩個測試單位的試驗結果,若相對誤差較大,應找出原因并予以改進。這種試驗根據需要每年可進行1～2次,以提高本單位的試驗質量。
　　這里應當指出的是,有個別的試驗室在進行鋼筋拉伸試驗時,只進行到試件出現頸縮而不拉至斷裂,這是與標準規定相違背的,也是不允許的。鋼筋不拉斷,其測得的伸長率比規定的試件斷后伸長率要低,這不是試驗誤差。而對于鋼筋焊接件,由于不測定其伸長率,則可以在試件出現頸縮現象后停機。
　　6數據處理
　　由于各種原因,在同一組試件的測定中,有時試驗結果的離散性較大。為保證試驗結果的準確可靠,對一些材料的試驗結果有取舍的要求。例如在水泥膠砂強度抗折試驗中,當3個強度值中出現超出平均值±10%的數據應予以剔除,計算其余數據的平均值。此外,混凝土和砂漿的抗壓試件強度平均值的計算等,也都有各自的數據取舍方法,這一點應予以注意。
　　計算結果的修約按GB/T8107—87《數值修約規則》進行,其尾數按“四舍六入五單雙法”進位,并按標準規定保留有效位數。例如按GB/T228—2002《金
　　屬材料室溫拉伸試驗方法》的規定,鋼材(包括鋼筋)性能的測定結果應按相關產品標準的要求進行修約。
　　對沒有具體要求的,強度值≤200N/mm2時,修約間隔為1N/mm2;強度值為200～1000N/mm2時,修約間隔為5N/mm2;強度值>1000N/mm2時,修約間隔為10N/mm2。另外,還應遵循計算過程中不得修約的規定。例如砂的表觀密度試驗,JGJ52—92《普通混凝土用砂質量標準及檢驗方法》規定需做兩次試驗,但每次計算的表觀密度值不應進行修約,只需將兩次結果的平均值的尾數修約為0即可,否則會加大誤差的傳遞,影響試驗結果的準確度。
　　試驗數據有時會出現較預期值過高或過低,或同一組試件中數值相差懸殊的情況,或出現同一試件各項性能指標相互矛盾等異常現象,這些問題都需要認真對待,查明原因,并及時進行復檢。
　　7結語
　　作為檢測試驗的專業技術人員,我們必須加強自身建設,努力提高工作的責任心,及時總結經驗教訓,不斷豐富理論知識,提高實際操作水平,保證檢測結果的準確性。
　　
　　參考文獻:
　　[1]國家建筑工程質量監督檢驗中心,上海市建設工程檢測行業協會.建筑工程檢測技術與管理[M].北京:化學工業出版社,2006:137-152.
