摘要：本工程是一棟建筑高度<100米的一類高層綜合樓。文章介紹了本工程給排水系統和消防給水系統的設計、材料及設備的選用，并對設計進行了總結。
　　關鍵詞：高層綜合樓，給排水系統，消防給水系統，材料及設備
　　隨著改革開放的不斷深入，經濟建設得到了快速發展，人民生活水平不斷提高，國內許多城市相繼興建了大量的高層居住建筑和公共建筑。高層建筑具有節約建設用地的獨特優點，因而隨著國家建設事業的不斷發展，為了更好的解決用地緊張的社會矛盾，高層或超高層建筑的發展必將更為迅速。下面就結合實際工程的設計，談談筆者的一點體會和心得，與同行們一起探討。
　　1、工程概況
　　金柏年財富廣場位于江蘇省宿遷市區商業中心幸福路、東大街與黃運路路口，是一棟集住宅、公寓、商業、銀行和車庫為一體的綜合樓。大樓總用地面積7844m2,總建筑面積約為10萬m2,建筑物總高度為92m。地下共3層，其中地下三層平時為雙層機械式汽車庫和設備用房（部分為銀行車庫），戰時為6B級人防（人員隱蔽所）；地下二層為商業用汽車庫和設備用房。地下一層為商業大賣場和銀行金庫。1～5層為裙房，分為商業和銀行兩部分，其中商業部分的1～4層為時代超市，5層為商業辦公。6層為設備轉換層。7～24層為主樓，分為A座和B座，A座為酒店式住宅，B座為住宅。
　　2、生活給水系統
　　2.1、室外給水系統
　　根據建設單位提供的有關資料和自來水公司的意見,由黃運路上現有的市政給水管上引入一根DN200的總進水管，在室外構成環狀管網，供綜合樓用水，市政給水管的供水水壓約為0.22MPa。室外給水管采用球墨給水鑄鐵管，柔性膠圈接口。
　　2.2、室內給水系統

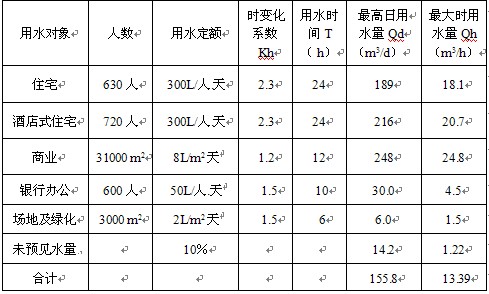

　　2.2.1、用水量計算

　　空調冷卻塔設置在裙房屋面，由商業用變頻加壓設備加壓補給，根據暖通專業要求，補充水量為12m3/h。
　　2.2.2、系統豎向分區
　　由于該綜合樓建筑功能較多，且分別歸屬不同的業主，為了以后使用和管理方便，根據實際使用功能，各部分給水方式設計如下：
　　商業部分：地下三層～地下一層由市政自來水管網壓力直供。1～5層由商業用變頻加壓設備加壓供給。
　　銀行部分：地下一層～2層由市政自來水管網壓力直供，3～7層由銀行用生活水箱、加壓泵和屋頂生活水箱聯合供給。
　　A座酒店式住宅和B座住宅：各設置變頻加壓設備一套。給水系統豎向均分為3個區，7～12層為1區，由各自變頻加壓設備供水減壓后供給，減壓閥設在6層，閥后壓力0.30MPa；13～18層為2區，由各自變頻加壓設備供水減壓后供給，減壓閥設在12層，閥后壓力0.30MPa；19～24層為3區，由各自變頻加壓設備供給。
　　2.2.3、管網布置及加壓設備選用
　　(1)給水管網的布置：
　　除銀行的3～7層采用上行下給式供水方式外，其余的各部分均采用下行上給式供水方式。水平干管敷設在轉換層或建筑物吊頂內。
　　(2)加壓設備的設計：
　　所有加壓設備均設置在地下三層水泵房內。根據不同的使用功能，泵房內共設置生活水箱4座，箱體均為食品級不銹鋼材料。其中一座有效容積為8m3，供銀行使用；一座有效容積為45m3，供商業部分使用；一座有效容積為55m3，供酒店式住宅使用；一座有效容積為45m3，供住宅分使用。銀行屋頂生活水箱有效容積為6m3。所有生活水箱人孔蓋必須關閉嚴密而且上鎖，通氣管和溢流管的管口外包18目不銹鋼防蟲網罩。
　　(3)生活給水管：
　　室內給水橫干管及立管采用襯塑鋼管，DN≤80的采用絲扣連接，DN>80的采用卡箍連接。裙房給水支管采用襯塑鋼管，絲扣連接；主樓廚房、衛生間給水支管采用PP-R管，專用膠粘接。
　　3、排水系統
　　3．1、生活排水系統
　　(1)室內排水體制采用污、廢合流制，室外排水體制采用雨、污分流制。由于建筑物占地面積較大，為了方便使用和管理，分別在建筑物的南北兩側各設置一座國標12＃磚砌化糞池，室內生活污水分片排入化糞池。廚房的含油廢水經隔油池處理后排入場地內污水管，地下室污水由潛污泵提升后排入場地內污水管，與生活污水一并經化糞池處理后分別排入黃運路和幸福路上的市政污水管網。
　　(2)室外排水管采用HDPE雙壁波紋管，橡膠圈接口。
　　室內塔樓采用抗震柔性接口鑄鐵管，法蘭連接。裙房采用UPVC塑料排水管，承插粘接。地下室(壓力)排水管采用熱鍍鋅鋼管，絲扣和法蘭連接。
　　3．2、雨水系統
　　(1)屋面雨水系統采用有組織重力流內排水系統，室外場地雨水經收集后與屋面雨水合并，分別排入黃運路和幸福路上的市政雨水管網。屋面雨水設計重現期P=5年，設計暴雨強度q=4.25L/S•100m2；室外雨水設計重現期P=3年。
　　(2)室外雨水管采用HDPE雙壁波紋管，橡膠圈接口。
　　室內塔樓采用熱鍍鋅鋼管，卡箍連接，埋地部分需做防腐：刷熱瀝青兩道，外裹玻璃絲布后，再刷熱瀝青兩道；裙房采用承壓UPVC塑料排水管，承插粘接。地下室(壓力)排水管采用熱鍍鋅鋼管，絲扣和法蘭連接。
　　3．3、其它排水系統
　　(1)所有空調器冷凝水均有組織間接排放至室外雨水檢查井，采用防紫外線的UPVC塑料排水管，承插粘接。
　　(2)所有空調機房和核心筒管井內均設置地漏和排水立管，廢水收集后間接排放至室外雨水檢查井，采用承壓UPVC塑料排水管，承插粘接。
　　4、消防給水系統
　　本工程按建筑高度<100米的一類高層綜合樓的防火要求，設置消防給水設施。設有室內、室外消火栓滅火系統、自動噴水滅火系統和建筑滅火器，局部設有氣體滅火系統。
　　4．1、設計參數：
　　室內消火栓系統用水量為40L/S，室外消火栓系統用水量為30L/S，火災延續時間按3小時計；自動噴水系統用水量為55L/S，作用時間按1.5小時計。
　　4．2、消防水源：
　　消防用水來自城市自來水。地下三層設有消防水池，有效容積1053m3，分為
　　獨立使用的兩格。泵房內設置室外消火栓專用加壓泵，接出2座室外消火栓專供消防車取水用，旁邊設有加壓泵啟動按鈕，火災時消防人員可現場遠距離啟動室外消火栓加壓泵，取用室外消防用水。
　　4．3、室內消火栓系統：
　　(1)室內消火栓系統豎向分為3個區。地下三層人防為1區，經可調式減壓閥組減壓后供給，閥后壓力0.35MPa，壓力差平均分攤至兩個減壓閥；地下二層～商業5層為2區，經可調式減壓閥組減壓后供給，閥后壓力0.30MPa，壓力差平均分攤至兩個減壓閥，減壓閥設置在5層吊頂內；6層及以上為3區。系統采用臨時高壓制。消防用水由設于地下三層的消防水池和室內消火栓加壓泵供給，撲滅初期火災的消防用水由設置在A座屋頂的18m3消防水箱和增壓穩壓設備供給。
　　(2)室內消火栓布置，以保證被保護范圍內的任何部位都有兩個消火栓的水槍充實水柱能同時到達為原則，每支水槍流量≥5L/s，水槍充實水柱長度≥10m。消防箱內配有DN65栓口一個、Φ19水槍一支、DN65襯膠水帶(25m)一卷以及DN25消防軟管一套。消防箱內還配有手動報警消防聯動按鈕，可直接聯動或由消防中心發指令啟動消防泵。同時，消防泵的工況信號反饋至消防控制中心。地下二層～1層、6～17層采用減壓穩壓型消火栓，閥后壓力0.25MPa。室內消火栓系統管道成環狀布置。在A座的屋頂設置一具試驗用消火栓。
　　(3)在首層室外設置地上式水泵接合器3套，接入室內消火栓系統，距離室外消火栓不大于40m。
　　(4)室內消火栓系統給水管采用熱鍍鋅鋼管，DN<100的采用絲扣連接，DN≥100的采用卡箍連接。
　　4．4、室外消火栓系統：
　　在建筑物周邊的室外設置室外消火栓4座，與室外環形給水管連接，室外消火栓間距不超過120m。
　　4．5、自動噴水滅火系統：
　　(1)除面積小于5m2的衛生間和不宜用水撲救的部位以及B座住宅戶內外，均設置自動噴水滅火系統保護。裙房商場和地下室汽車庫的火災危險等級為中危險Ⅱ級，噴水強度8L/min.m2，作用面積160m2，單個標準噴頭的最大保護面積11.5m2；其它部位（貨物儲存區除外）的火災危險等級為中危險Ⅰ級，噴水強度6L/min.m2，作用面積160m2，單個噴頭的最大保護面積12.5m2。裙房商場四層貨物儲存區的火災危險等級為倉庫危險級Ⅱ級，噴水強度12L/min.m2，作用面積240m2，采用K＝115的噴頭，單個噴頭的最大保護面積9m2。
　　(2)系統共設置濕式報警閥13組，2組設置在水泵房內，7組設置在地下二層報警閥間內，4組設置在6層設備轉換層內，并設置排水地漏。報警閥前的供水管成環狀布置。每個報警閥所控制的噴頭以不超過800個為原則。報警閥后除信號閥和試水閥外的閥門，必須常開，并用鎖具鎖住。根據防火分區的劃分，在每個防火分區的管網始端設信號蝶閥和水流指示器，分層分區報警。末端設置試水閥（最不利噴頭處設置末端試水裝置）。一旦發生火災，噴頭動作噴水，濕式報警閥的水力警鈴報警，閥組上的壓力開關發出信號，可直接聯動(或由消防控制室發指令啟動)消防泵；同時火災區的水流指示器動作發出信號，顯示火災位置，消防控制室可結合此信號及煙感、溫感報警系統的信號，迅速判斷火災情況，實行全自動或半自動控制噴水滅火系統。消防泵的工況信號全部反饋至消防控制中心。
　　(3)系統采用臨時高壓制。消防用水由設于地下三層的消防水池和自動噴水加壓泵供給，撲滅初期火災的消防用水由設置在A座屋頂的18m3屋頂消防水箱和增壓穩壓設備供給。
　　(4)在首層室外設置地上式水泵接合器4套，接入室內自動噴水系統，距離室外消火栓不大于40m。
　　(5)車庫內噴頭選用直立型玻璃球閉式噴頭，商業賣場、辦公、主樓的走道處選用吊頂掩蔽型噴頭，以上兩種噴頭的流量系數K=80；A座酒店式住宅室內選用邊墻擴展型噴頭，裙房商場四層貨物儲存區選用大口徑直立型玻璃球閉式噴頭，以上兩種噴頭的流量系數K=115；除廚房選用公稱動作溫度為93℃的噴頭外，其余均選用公稱動作溫度為68℃的噴頭。
　　(6)在首層室外設置地上式水泵接合器4套，接入室內噴淋系統，距離室外消火栓不大于40m。
　　(7)室內噴淋系統給水管采用熱鍍鋅鋼管，DN<100的采用絲扣連接，DN≥100的采用卡箍連接。
　　4．6、氣體滅火系統：
　　(1)地下一層金庫、整點、儲藏、重要憑證庫房，一層的UPS間，四層的UPS間、憑證庫房采用環保型S氣溶膠自動滅火系統進行保護。該系統具有環保,常壓儲存,免維護特點。
　　(2)防護區采用全淹沒滅火方式，設計成預制式滅火系統，具有快速滅火功能，且不需要另設鋼瓶間。
　　(3)本系統具有自動、手動兩種啟動方式。
　　自動狀態下，當防護區發生火警時，氣體滅火控制器接到防護區兩獨立火災報警信號后立即發出聯動信號(關閉通風空調等)。此時，氣體滅火控制器一方面輸出聲光火災報警信號，另一方面經過30秒時間延時后，輸出動作信號，啟動滅火系統，S型氣溶膠預制滅火系統釋放S型氣溶膠滅火劑到防護區，控制器面板噴放指示燈亮，同時，控制器接收反饋信號。防護區內門燈顯亮，避免人員誤入。
　　當防護區經常有人工作時，可以通過防護區門外的手動／自動啟止器，使系統從自動狀態轉換到手動狀態，當防護區發生火警時，控制器只發出報警信號，不輸出動作信號。由值班人員確認火警，按下控制器面板或擊碎防護區門外緊急啟動按鈕，即可立即啟動系統噴放S型氣溶膠滅火劑。
　　4．7、滅火器的配置：
　　(1)汽車庫按中危險級B類火災配置，采用磷酸銨鹽推車式MFT20滅火器，每個消火栓處設置1具。
　　(2)銀行辦公按中危險級A類火災配置，采用MF/ABC4磷酸銨鹽的手提式干粉滅火器，每個消火栓處設置2具。
　　(3)商業按嚴重危險級A類火災配置，采用MF/ABC5磷酸銨鹽的手提式干粉滅火器，每個消火栓處設置3具。
　　(4)住宅按輕危險級A類火災配置，采用MF/ABC2磷酸銨鹽的手提式干粉滅火器，每個消火栓處設置1具。
　　5、人防設計
　　(1)本工程地下三層戰時為6B級人員掩蔽所，除水泵房等非人防區的給排水由我院設計外，其它部位的給排水和消防均由專業人防設計院進行設計。
　　(2)所有穿越防護外墻及頂板的給水管及潛污泵排出管，必須于防護外墻及頂板的人防側設置公稱壓力不小于1.0Mpa的銅芯閘閥。
　　6、工程總結
　　金柏年財富廣場給排水設計包括了高層建筑室內外給排水設計的多個系統，以上是本人在設計中一些設計思路和具體做法，提出來供大家共同探討，有不足不當之處，敬請各位專家同行指正。
