摘要：作為檢測(cè)試驗(yàn)的專業(yè)技術(shù)人員，我們必須加強(qiáng)自身建設(shè)，努力提高工作的責(zé)任心，及時(shí)總結(jié)經(jīng)驗(yàn)教訓(xùn)，不斷豐富理論知識(shí)，提高實(shí)際操作水平，保證檢測(cè)結(jié)果的準(zhǔn)確性。從檢測(cè)試驗(yàn)項(xiàng)目、試樣取樣、環(huán)境溫度濕度、加荷速度、試驗(yàn)誤差、數(shù)據(jù)處理等幾個(gè)方面，就做好建筑材料的試驗(yàn)與檢測(cè)提出了一些看法。
　　關(guān)鍵詞：建筑材料；檢測(cè)試驗(yàn)；環(huán)境溫度；應(yīng)用
　　1檢測(cè)試驗(yàn)項(xiàng)目的確定
　　施工現(xiàn)場(chǎng)所用的建筑材料品種繁多，進(jìn)場(chǎng)檢測(cè)、試驗(yàn)材料項(xiàng)目要服從國(guó)家、行業(yè)及當(dāng)?shù)亟ㄔO(shè)主管部門(或所屬有關(guān)部門)的規(guī)定，并服從《省建筑工程竣工技術(shù)檔案編制辦法》。例如配制混凝土用的水泥，需按批檢驗(yàn)其安定性、強(qiáng)度、凝結(jié)時(shí)間和細(xì)度；混凝土用粗骨料按常規(guī)進(jìn)行顆粒級(jí)配、密度、含泥量及泥塊含量、針片狀顆粒含量等檢驗(yàn)項(xiàng)目，如若用于≥C35的混凝土須做壓碎指標(biāo)，新采用的質(zhì)地疏松的骨料還應(yīng)做堅(jiān)固性試驗(yàn)，活性骨料做活性試驗(yàn)等。對(duì)于合成高分子防水材料，按GB18173．1—2000《高分子防水材料——第一部分片材》，應(yīng)按批檢驗(yàn)其物理性能，例如斷裂拉伸強(qiáng)度、膠斷伸長(zhǎng)率、不透水性和低溫彎折。總之，材料檢測(cè)試驗(yàn)項(xiàng)目的確定應(yīng)以確保工程質(zhì)量為前提，只檢驗(yàn)其原始合格證明而不按規(guī)定抽樣試驗(yàn)，或雖抽樣試驗(yàn)但檢測(cè)項(xiàng)目不全，都是不符合要求的。
　　2取樣的數(shù)量和方法
　　取樣要有代表性，一般是以一批材料(不同材料每批數(shù)量不同)不同部位隨機(jī)抽取規(guī)定數(shù)量的樣品(鋼材是從規(guī)定部位截取)，即不僅取樣數(shù)量要正確，而且取樣部位及方法也要按規(guī)定進(jìn)行。試樣的數(shù)量關(guān)系到試驗(yàn)結(jié)果的準(zhǔn)確性，數(shù)量過少、取樣部位及方法的偏差，都會(huì)使試驗(yàn)誤差增大，甚至?xí)�得出相反的結(jié)果。但是，在實(shí)際檢測(cè)中經(jīng)常會(huì)出現(xiàn)取樣不具有代表性、取樣的數(shù)量不夠、取樣方法不正確等問題。例如袋裝水泥要從該批不少于20袋水泥中任取等量樣品，總質(zhì)量至少12kg。在實(shí)際工作中，多次遇到送檢人員一次性提取半袋或整袋水泥作為樣品，經(jīng)檢測(cè)水泥強(qiáng)度值不符合標(biāo)準(zhǔn)要求的情況，后經(jīng)現(xiàn)場(chǎng)按標(biāo)準(zhǔn)要求取樣后復(fù)試，試驗(yàn)結(jié)果則完全符合國(guó)家標(biāo)準(zhǔn)；又如送檢鋼筋焊接試件時(shí)，有的是用工地的廢鋼筋頭作為模擬試件或者取樣方法不正確；再如鋼筋氣壓焊焊件按標(biāo)準(zhǔn)應(yīng)送檢6根，3根做拉伸試驗(yàn)，3根做彎曲試驗(yàn)，而有的只送檢3根試件，這樣即使3根試件的拉伸試驗(yàn)結(jié)果全部合格，仍無法判定該批試件是否合格。
　　3檢測(cè)時(shí)環(huán)境溫度與濕度的控制
　　溫度和濕度對(duì)一些建筑材料的性能有很大的影響，故在標(biāo)準(zhǔn)中對(duì)材料養(yǎng)護(hù)、測(cè)試時(shí)的環(huán)境條件有明確的規(guī)定，必須嚴(yán)格遵守。如GB／T17671-1999《水泥膠砂強(qiáng)度檢驗(yàn)方法》規(guī)定，試體成型時(shí)的環(huán)境溫度應(yīng)穩(wěn)定保持在20℃±2℃，相對(duì)濕度應(yīng)>50％；試體拆模前的養(yǎng)護(hù)溫度為20oC±1oC，相對(duì)濕度應(yīng)>90％；試體在水中養(yǎng)護(hù)的溫度控制在20oC±1oC。又如彈性體改性瀝青防水卷材(SBS)等防水材料，其性能對(duì)環(huán)境溫度較為敏感，進(jìn)行拉伸試驗(yàn)時(shí)要求室溫控制在23℃±2℃。
　　4試驗(yàn)機(jī)加荷速度的控制
　　在常溫試驗(yàn)情況下，如果在測(cè)試材料力學(xué)性能時(shí)加荷速度較快，試件的變形將滯后于加在其上的荷載，測(cè)出的強(qiáng)度值就會(huì)高于材料固有的強(qiáng)度。例如在測(cè)試鋼筋的屈服點(diǎn)時(shí)如果加荷速度較快，屈服點(diǎn)值會(huì)有所提高；測(cè)定水泥、混凝土、磚等試件的抗折、抗壓時(shí)，加荷速度的快慢對(duì)測(cè)定結(jié)果都有影響。因此，應(yīng)嚴(yán)格按照材料的相關(guān)標(biāo)準(zhǔn)和操作規(guī)程操作試驗(yàn)機(jī)，加荷要連續(xù)均勻，當(dāng)試件開始迅速變形接近破壞時(shí)，停止調(diào)整試驗(yàn)機(jī)油門，直至測(cè)出試件最大的荷載值。在進(jìn)行鋼筋拉伸試驗(yàn)時(shí)，當(dāng)拉伸到出現(xiàn)頸縮時(shí)可逐漸減小油門，使頸縮現(xiàn)象緩慢發(fā)展直至試件斷裂，以減輕試驗(yàn)機(jī)的振動(dòng)和響聲。一般情況下，標(biāo)準(zhǔn)中的加荷速度是以應(yīng)力(N／mm2、kN／mm2等)為單位的，為了更加直觀方便，也可以折算為試驗(yàn)機(jī)度盤上的格數(shù)。如在采用2000kN的壓力機(jī)進(jìn)行混凝土試件的抗壓試驗(yàn)時(shí)，試驗(yàn)機(jī)共有3個(gè)量程：鉈A的量程為0～500kN，1kN／格；鉈A+B的量程為0～1000kN，2kN／格；鉈A+B+C的量程為0～2000kN，4kN／格，折算后的加荷速度見表1。其他如鋼筋的力學(xué)試驗(yàn)，也可繪制類似的表格貼在試驗(yàn)機(jī)上。

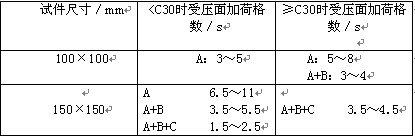

　　表1混凝土試件抗壓加荷指針對(duì)速度表

　　5減少試驗(yàn)誤差
　　在試驗(yàn)過程中，雖然嚴(yán)格按標(biāo)準(zhǔn)的規(guī)定進(jìn)行，但由于試驗(yàn)操作者的熟練程度、材料的勻質(zhì)性、設(shè)備儀器、環(huán)境條件等因素的影響，總會(huì)使試驗(yàn)結(jié)果出現(xiàn)誤差，若該誤差不超出標(biāo)準(zhǔn)規(guī)定的范圍是允許的。試驗(yàn)通常有3種誤差，第1種是同一組試件之間的誤差，若該誤差超出范圍，試驗(yàn)應(yīng)重做。例如混凝土試件的抗壓、抗折強(qiáng)度值中，有兩個(gè)測(cè)定值與中間值的差值均超過中間值的15％，則該組試驗(yàn)無效；第2種是同一個(gè)樣品分成2個(gè)或3個(gè)試樣，用相同的方法在同一儀器上分別試驗(yàn)，所得出的結(jié)果之間的誤差，稱為平行試驗(yàn)誤差。例如砂的篩分析，兩次試驗(yàn)求得的細(xì)度模數(shù)之差≯0．20，表觀密度兩次試驗(yàn)之差≯20kg／m3等；第3種誤差是用同一材料、同樣品在不同試驗(yàn)設(shè)備上所獲得的試驗(yàn)結(jié)果的誤差，稱為再現(xiàn)生誤差或?qū)Ρ仍囼?yàn)誤差。一般是將水泥、鋼材等較勻質(zhì)材料的樣品等分為兩份，1份交當(dāng)?shù)貦?quán)威性的測(cè)試中心，另1份本單位留存，分析比較兩個(gè)測(cè)試單位的試驗(yàn)結(jié)果，如果相對(duì)誤差較大，應(yīng)找出原因并采取措施加以改進(jìn)。根據(jù)需要，這種試驗(yàn)每年可進(jìn)行1～2次，以提高試驗(yàn)質(zhì)量。這里應(yīng)該指出的是，有個(gè)別的試驗(yàn)室在進(jìn)行鋼筋拉伸試驗(yàn)時(shí)，只拉伸到試件出現(xiàn)頸縮而不拉斷裂是不正確的，這種情況不屬于試驗(yàn)誤差。鋼筋不拉斷，其測(cè)得的伸長(zhǎng)率要比規(guī)定的試件斷后的伸長(zhǎng)率低，這是與標(biāo)準(zhǔn)規(guī)定相違背的。對(duì)于鋼筋焊接件，由于不測(cè)定伸長(zhǎng)率，可在試件出現(xiàn)頸縮現(xiàn)象后停機(jī)。
　　6試驗(yàn)數(shù)據(jù)的取舍
　　由于各種原因，有時(shí)同一組試件試驗(yàn)結(jié)果的離散性較大。為了保證試驗(yàn)結(jié)果的準(zhǔn)確性，標(biāo)準(zhǔn)對(duì)一些材料的試驗(yàn)結(jié)果有取舍的要求。例如水泥膠砂強(qiáng)度抗折試驗(yàn)，當(dāng)3個(gè)強(qiáng)度值中有超出平均值±10％的時(shí)需剔除該數(shù)值，計(jì)算平均值；混凝土和砂漿的抗壓試件強(qiáng)度平均值的計(jì)算等，也都有各自的數(shù)據(jù)取舍方法。計(jì)算后的數(shù)據(jù)的修約方法按GB／T8l07—87《數(shù)據(jù)修改的規(guī)則》進(jìn)行，并按標(biāo)準(zhǔn)規(guī)定保留相應(yīng)的位數(shù)，其尾數(shù)要按“四舍六人五單雙法”處理。例如GB／T228-2002《金屬材料室溫拉伸試驗(yàn)方法》規(guī)定，鋼材(包括鋼筋)的性能試驗(yàn)結(jié)果，應(yīng)按照相關(guān)產(chǎn)品標(biāo)準(zhǔn)的要求進(jìn)行修約。如果未規(guī)定具體要求的，強(qiáng)度值≤200N／mm2時(shí)，修約間隔1N／mm2；強(qiáng)度值在200～1000N／mm2時(shí)，修約間隔5N／mm2；強(qiáng)度值>1000N／mm2時(shí)，修約間隔10N／mm2。修約間隔為5N／mm2時(shí)，其簡(jiǎn)易方法是：要修約的尾數(shù)位數(shù)值≤2．5的修約為0；尾數(shù)位數(shù)值在2．5～7．5時(shí)，修約為5；尾數(shù)位≥7．5時(shí)修約為l0。例如某鋼筋試驗(yàn)后計(jì)算的бb=487．8MPa，修約后бb=490MPa。又如砂的表觀密度測(cè)定，根據(jù)GB／T14684-2001《建筑用砂表觀密度、堆積密度、空隙率》的規(guī)定，需做兩次試驗(yàn)，每次試驗(yàn)后計(jì)算得到的表觀密度屬中間過程，不應(yīng)對(duì)每次試驗(yàn)后計(jì)算得到的表觀密度值修約成尾數(shù)為0，只需對(duì)兩次結(jié)果的平均值的尾數(shù)修約為0即可，否則會(huì)增大數(shù)值傳遞過程中的誤差，影響試驗(yàn)結(jié)果。有時(shí)試驗(yàn)結(jié)果還會(huì)出現(xiàn)比預(yù)期的值過高或過低、同一組試件數(shù)據(jù)相差懸殊、同一試件各項(xiàng)性能指標(biāo)相互矛盾等異常現(xiàn)象，這需要認(rèn)真對(duì)待，查明原因，并及時(shí)復(fù)試和復(fù)驗(yàn)。
　　7結(jié)語
　　綜上所述隨著我國(guó)綜合國(guó)力的增強(qiáng)，國(guó)民生活水平迅速提高，我國(guó)在建設(shè)工程的投資力度逐年加大，基礎(chǔ)設(shè)施建設(shè)得到了快速發(fā)展，工程試驗(yàn)檢測(cè)技術(shù)也相應(yīng)地得到了廣泛重視和發(fā)展。特別是近十年來，檢測(cè)技術(shù)更加趨于成熟和先進(jìn)，有關(guān)檢測(cè)的標(biāo)準(zhǔn)、規(guī)范相繼頒布、實(shí)施，促進(jìn)了檢測(cè)工作的規(guī)范化，對(duì)保證工程質(zhì)量起到了重要的作用。但是，在實(shí)際的檢測(cè)試驗(yàn)過程中，檢測(cè)人員總會(huì)或多或少地遇到一些問題，既可能影響到檢測(cè)結(jié)果的準(zhǔn)確性，又影響了工作效率。本人根據(jù)多年來從事建筑材料檢測(cè)工作的經(jīng)驗(yàn)，就如何做好建筑材料的試驗(yàn)與檢測(cè)提出以上一些看法，供參考。
