摘要：隨著消防問題越來越受到重視，建筑給排水中的消防問題也同時受到了同行們的關注,本文擬結合該工程的給水排水、消防給水，就設計中遇到的有關問題進行探討。
　　關鍵詞：高層建筑；給排水設計；消防設計；滅火器配置
　　
　　1．工程概況與設計范圍
　　本工程為臨沂頤高置業有限公司開發建設的頤高•上海街項目,位于山東臨沂沂蒙路和三和二街交界處，集商業、娛樂、餐飲、辦公為一體的一類綜合建筑群，總建筑面積約9.9萬平方米。由一座地面五層商業（2#、3#）連接兩棟高層商務辦公樓（1#、4#）以及地面三層商業（5#，6#）組成。下設一層地下室，地下一層為設備用房、自行車庫及汽車車庫，且業主要求采用分體空調。設計范圍為室內給水系統、中水系統、污廢水系統、消防供水系統、雨水系統、基地外網等。
　　2．給水、中水設計
　　2.1給水水源
　　本項目周圍僅有沂蒙路上一根DN300市政給水管，從此自來水管道上接入一根DN200給水管，在基地內單獨成環，供生活和室外消防用水。
　　2.2中水水源
　　本項目沂蒙路上有一根DN300市政中水管，由此市政中水管上引入一根DN200中水水管，在基地內單獨成環，供廁所沖洗、地下車庫地面沖洗及室內外消防用水。
　　2.3用水量
　　總用水量、給水、中水用水量詳見表一、表二、表三。
　　表一給水、中水總水量

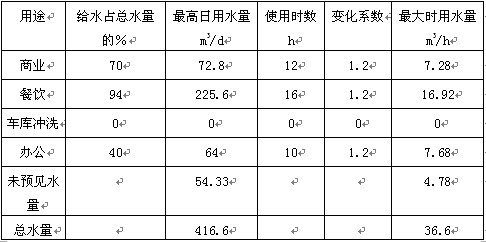

　　表二給水水量

　　表三中水用水量

　　2.4給水系統
　　本工程業主提供的市政給水壓力0.20Mpa。共分四個區：三層及以下由市政直供，四層及以上部分由變頻無負壓供水設備供水，共設三組不同的無負壓變頻供水設備，保證壓力不大于0.45Mpa，不小于0.10Mpa。并保證各配水點靜水壓力不大0.35Mpa，每點的用水壓力大于100Kpa。
　　2.5本工程業主提供的市政中水壓力0.20Mpa。分區同給水系統，需要加壓的部分通過變頻無負壓設備供水。
　　當地自來水公司、中水供水公司要求供水設備不影響市政管網的壓力，同時為保證用水的安全可靠，本設計最后采用了智能化無負壓供水設備，它是集無負壓罐、水泵、智能變頻控制柜、成套附件、穩壓罐等設備和安裝為一體的智能化供水設備，設備既能保證市政給水管網不產生負壓，又能充分利用市政壓力，疊加增壓，節約電能，在供水過程中水不接觸空氣，杜絕了二次污染。同時設備還有噪音低、運行可靠等優點。
　　3.排水設計
　　室內排水管道采用污、廢合流，室外為雨、污分流。地下室設置潛水排污泵，提升污水排至室外污水管道系統。公共廚房所排廢水需經室外隔油池處理后排至室外污水管道系統，污水經室外化糞池處理后排入市政污水管道系統。為了盡量降低造價，減小污水管道埋深，污水管道基本順著道路坡向鋪設，并就近排入市政污水管道系統。
　　本設計采用帶旋轉進水型管件的PVC-U內螺旋管排水系統，本系統立管少，需要管井面積小，投資小，施工簡單；同時PVC-U內螺旋管內壁的三角形螺旋肋起導流作用，使水流下落時沿內壁螺旋狀下落在提高排水能力的同時降低了噪聲；螺母擠壓密封圈接頭可以有效地防止滲漏的產生。與傳統的設置專用通氣立管的排水系統相比具有明顯的優勢。
　　本地塊最大日污水量為542.5m3/d，最大小時污水量為51.8m3/h，排出管管徑采用De300。
　　4.雨水設計
　　雨水設計采用傳統重力流排水系統,考慮到樓層較高，室內外雨水立管統一采用加厚承壓P-UVC管，保證了雨水系統的可靠性。屋面雨水系統設計重現期P=3a，考慮到當地雨水量較大，雨水管的流量留有余地，同時屋面總體排水能力大于50a的重現期雨水量。室外雨水系統設計重現期P=1a，排出管管徑采用De600。
　　5.消防設計
　　5.1消防水源、水量及消防水池
　　本工程采用雙水源供水，一路為DN200市政給水，一路為DN200市政中水，在區內各自成環，設室外消火栓，給水、中水上的消火栓間距各不小于120m，水泵接合器周圍40m內各有給水、中水消火栓，以保證室外消防用水。設置室內消防水池，存儲室內消防用水，消防水池補水水源采用市政中水。防火等級按一類高層設計。
　　表四消防用水量

　　5.2室內消火栓
　　室內每層的公共部位設置消防栓(配套水龍帶、水槍及卷盤等全套)，保證每點有兩股水柱到達。系統由地下室540m3消防水池、消火栓加壓泵（消火栓泵型號：選用XBD13.6/40-150型水泵兩臺，一用一備，Q=40L/S，H=136m，N=90KW）、1#樓屋頂18m3消防水箱及增壓穩壓裝置組成。設三套DN150水泵接合器，供消防車向室內消防管網供水。通過減壓閥分區，保證分區后消火栓管網靜壓不大于1.0Mpa。動壓超過0.5Mpa的消火栓采用減壓穩壓消火栓。
　　5.3室內自動噴淋系統
　　地下汽車庫、商場、辦公室除不宜用水撲滅的部位外，均設置自動噴水滅火系統。系統由地下室540m3消防水池、噴淋加壓泵（噴淋泵型號：XBD14.5/30-100,Q=30L/S，H=145m，N=75KW，兩臺、一用一備）、1#樓屋頂18m3消防水箱及增壓穩壓裝置組成。每個防火分區單獨設水流指示器，每個濕式報警閥控制的噴頭數不大于800個。在室外適當位置設三套DN150水泵接合器，供消防車向噴淋管網供水。
　　地下車庫采用自動噴水—泡沫聯用噴淋滅火系統，車庫發生火災時，在啟動消防泵供水的同時，打開泡沫液儲罐進口處的電磁閥。當消防壓力水流經設備時泡沫液儲罐上的比例混合器按其比例分流，一部分水進入泡沫液儲罐，擠壓膠囊，置換出的泡沫液與其余壓力水在管道中形成泡沫混合液進入管網滅火。根據自動噴水滅火設計規范計算泡沫混合液流量為Q=25L/s，選用PHYZ（L）48-20（M）型立式壓力泡沫比例混合裝置。
　　5.4氣體滅火
　　根據消防規范和公安部公消【2007】226號文件的規定，地下層的變電所、柴油發電機房、儲油間設氣體滅火系統。設計采用IG541混合氣體滅火系統,它是一種潔凈的氣體滅火系統,其滅火劑由三種自然氣體按一定比例混合而成,其中氮氣（N2）含量為52%，氬氣（Ar）含量為40%，二氧化碳（CO2）含量為8%。IG-541混合氣體滅火系統具有無腐蝕、無污染、臭氧損耗潛能值（ODP）為零，溫室效應潛能值（GWP）為零，對人體無毒害等優點，是鹵代烷滅火系統的理想替代品之一，在工程中得到廣泛應用。
　　5.5滅火器配置
　　變配電室、電梯機房、消防控制室等處按中危險級帶電類火災配置干粉滅火器，地下車庫按中危險級B類火災配置干粉滅火器，其余按中危險級A類火災配置干粉滅火器。
　　5.6消防排水
　　消防泵房、消防電梯集水坑（不小于2m3）設置排水設施，排水泵Q=40m3/h，H=15m，N=4KW，每處均為二臺（一用一備）。且地下室集水坑總的排水能力大于70L/s，以保證消防時地下室進入地下室的水能及時排出。且為防止火災沿排水溝蔓延，所有排水溝均不穿越防火分區。
　　6.設計體會與探討
　　6.1節能節水
　　給水盡量利用市政壓力、并采用無負壓供水設備，以節約能源。充分利用市政中水資源，并將中水做為一路室外消防給水，室內消防水池補水水源采用中水。
　　6.2報警閥的設置
　　一般而言，自動噴水滅火系統的報警閥均集中設置在消防泵房內，其優點是便于集中管理和定期檢測。但建筑物面積且占地面積較大時，所需報警閥數量較多，若集中設置在泵房，從泵房引出的噴水管道有十六根，不僅管材耗費量大，而且受層高限制，管道排列困難，既不利于施工，也不利于維護。故本工程報警閥分散布置在四個濕式報警閥間，這樣可以大大減少從泵房引出的噴水管道數量，不僅節約管材、吊頂空間、管井面積，而且管道施工安裝方便，閥組承壓較小，失火時附近的人員還能清楚的聽到水力警鈴的報警。故認為報警閥組較多，且建筑物面積較大時，宜分散布置，即經濟又合理。
　　
