1）接縫填縫料損壞維修。
　�、俳涌p中的舊填縫料和雜物，用路面清縫機予清除，并將縫內灰塵吹凈。
　�、谠诿浛p修理時，應先將熱瀝青涂刷縫壁，再將接縫板壓入縫內。對接縫板接頭及接縫板與傳力桿之間的間隙，必須用改性瀝青或其他填縫料填實抹平。
　�、塾眉訜崾教羁p料修補時，必須將填縫料加熱至灌入溫度。宜用灌縫機填灌，填縫料應與縫壁粘結良好并填灌飽滿。在氣溫較低季節施工時，應先用噴燈將接縫預熱。
　　2）縱橫向接縫張開維修。
　�、佼斚噜徿嚨烂姘鍣M向位移，縱向接縫張開寬度在15mm以下，采用壓縮空氣法和鋼絲刷法徹底清理縱向接縫中的灰塵和雜物，保證封縫材料與縫壁間的牢固粘結。選用改性瀝青等具備良好的耐久性、良好的延伸性和疲勞性能、良好的粘結力、良好的防水抗滲性、良好的施工性能的灌縫材料,用路面灌縫機從縱向接縫的一端灌注至另一端，邊灌注邊填入粒徑為0.3～0.6cm的清潔的小石屑(含泥量<1％)。
　�、诋斚噜徿嚨腊鍣M向位移，縱向接縫張口寬度在l5mm以上時，縫內清理完畢,采用瀝青砂填縫。
　　橫向接縫張開,也采用同樣的處理方法。
　　3）接縫碎裂的修復。水泥混凝土路面脹縫、施工縫處縮縫、鋸縫處縮縫(假縫)剝落及碎裂的現象，作為路面通病經常被發現。其主要表現為水泥混凝土路面縱橫縫兩側50cm寬度內板邊碎裂剝落，裂縫與板面成一定角度并且大部分未貫通板厚。該病害在路面改造中容易被忽視，改造路面下面層料通常使用AC-20F或AC-25F瀝青混凝土，集料粒徑偏大，難以填充碎裂接縫，通車后不久，反射裂縫便出現了。
　　接縫碎裂的主要原因：鋸縫時間過遲或鋸縫深度寬度不足，導致混凝土收縮應力拉裂混凝土路面；板邊在重交通車輪荷載反復作用下被擠壓碎裂；填縫材料不合格或未填滿，導致泥砂、碎石等雜物堵塞脹縫，阻礙了板塊熱膨脹，從而引起應力集中使板端脹裂。
　　接縫碎裂的修復：①對縮縫剝落、破損嚴重處，應切割成規則圖形，進行不小于5cm寬度的一定深度的清鑿，并清理干凈(清鑿深度視裂縫深度而定，一般為板厚的1／3至全板厚度)。②清除混凝土碎塊，吹凈灰塵雜物，并保持干燥狀態。③涂抹環氧樹脂基液，然后用高模量補強材料進行填充維修。較常用的是采用水溶性改性環氧樹脂摻人混合料中，其摻加量一般為水泥用量的1％~2％，它能有效地降低水灰比，提高抗凍性和耐久性，對粘結性能、抗沖擊、抗疲勞性能都有明顯的改善效果。
　　第四步，在拉毛的水泥路面上加設中間夾層，消解應力，減少減緩反射裂縫的發生。
　　方法一，在拉毛的水泥路面鋪設應力吸收膜粘結層（SAMI）等低模量夾層。SAMI結構特點：瀝青是連續項，碎石緊密排列，嵌擠在瀝青中。加鋪SAMI的技術優點：①有效的填充縫隙，封水效果好；②隨從變形能力強；③有效的吸收或緩沖裂縫尖端的應力集中，抑制反射裂縫的發生及擴散；④提高瀝青面層與舊水泥混凝土路面的粘結力，提升面層的整體性；⑤卓越的抗滑性能；⑥施工速度快。
　　方法二，鋪設玻纖土工格柵等高模量夾層，利用高模量夾層本身高剛度、高模量，起到加筋穩定，抵抗荷載、溫度產生的應力和應變。
　　下面簡單介紹應力吸收膜粘結層（SAMI）的施工作業。
　　1）、材料要求
　　①.應力吸收膜粘結層（SAMI）采用性能優越的橡膠瀝青。
　　橡膠瀝青應滿足以下技術要求，其抽檢項目、抽檢頻率符合表1的要求。

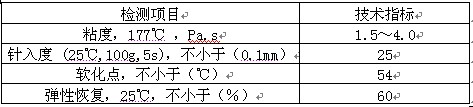

　　橡膠瀝青技術要求表1

　�、�.集料
　　應力吸收層應采用石質堅硬、清潔、不含風化顆粒、近立方體顆粒的碎石，應選用反擊式破碎機軋制的碎石。
　　橡膠瀝青應力吸收層集料級配范圍如表2，一般情況應選用A級配，應力吸收層上鋪筑粗粒式瀝青混凝土時可選用B級配。

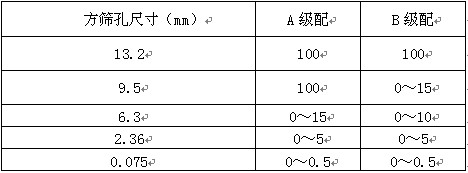

　　應力吸收層集料規格表2
　
　　2）、施工作業
　　應力吸收膜粘結層（SAMI）采用瀝青灑布車及集料撒布機聯合作業。瀝青灑布車噴灑瀝青時應保持穩定速度和噴灑量，并保持整個灑布寬度噴灑均勻。灑油管的高度應使同一地點接受2～3個噴油嘴噴灑的瀝青,不得出現花白條。集料撒布機緊跟瀝青灑布車，保持穩定的速度和撒布量撒布碎石，并保持整個撒布寬度碎石撒布均勻，達到全面覆蓋、厚度一致（一般為10mm）。局部有缺料時適當找補，積料過多的將多余集料掃出。撒布集料后，立即用8～12t膠輪壓路機從路邊向路中心碾壓3～4遍，每次輪跡重疊300mm。碾壓速度開始不宜超過2km/h，以后可適當增加。
　　4、結語
　　舊水泥混凝土路面加鋪瀝青面層反射裂縫形成的原因是多方面的，但只要不斷提高施工工藝水平，施工過程嚴格控制各道工序，精心施工，按照行業規范標準，嚴格各工序操作規程，可把舊路改造瀝青面層反射裂縫病害控制在最小范圍。
　　
　　參考文獻：
　　[1]公路瀝青路面施工技術規范JTGF40-2004人民交通出版社2004北京
　　[2]公路瀝青路面施工技術規范實施手冊李福晉沈金安人民交通出版社2004北京
　　[3]公路工程病害分析與防治技術馬華堂張新旺黃河水利出版社2003鄭州

 2/2   首頁 上一頁 1 2
