摘要：本文針對建筑防雷設計現狀，結合《建筑物電子信息系統防雷技術規范》（GB50343-2004），參考國內的防雷和接地工藝，對防雷的安裝方法進行了介紹及接地安裝工程中的土壤影響進行了介紹，此外還介紹了電信設備設施的接地系統安裝，以供建筑電氣安裝施工時參考。隨著建筑業的蓬勃發展,防雷接地問題越來越引起人們重視,但隨之也出現了一些新的問題需要我們及時去探討解決。
　　關鍵詞：建筑，防雷，電信設施，接地系統
　　隨著人民生活水平的不斷提高和電氣電子技術的飛躍發展，電氣技術與人們工作、生活密切相關，對水電工程技術人員的設計、施工，電氣安全方面提出更高的要求。如何做好接地與防雷，是水電工程技術人員的重要責任。對于防雷接地，主要是通過將雷電產生的雷擊電流通過接地網這一有效途徑引入大地，從而對建筑物起到保護作用。接地與防雷在不同的建筑級別有不同的要求，但目的是相同的，都是為了保護人的生命和財產的安全。因為雷擊所產生的電壓可達數百萬至數千萬伏，電流達幾十萬安，造成人畜傷亡，建筑物被擊毀或燃燒，線路停電及電氣設備損壞等事故。
　　1防雷
　　從目前的建筑趨勢來看，大部分接地都是利用建筑內部鋼筋作為接地裝置。利用鋼筋混凝土基礎內的鋼筋作為接地裝置時，敷設在鋼筋混凝土中的單根鋼筋或圓鋼，其直徑不應小于10mm。被利用作為防雷裝置的混凝土構件內用于箍筋連接的鋼筋，其截面積總和不應小于一根直徑10mm鋼筋的截面積。利用建筑物基礎內的鋼筋作為接地裝置時，應在與防雷引下線相對應的室外埋深0.8~1m處，由被利用作為引下線的鋼筋上焊出一根φ12mm或-40mm×4mm鍍鋅圓鋼或扁鋼，此導體伸向室外，距外墻皮的距離不宜小于1m。此圓鋼或扁鋼能起到搖測接地電阻和當整個建筑物的接地電阻值達不到規定要求時，給補打人工接地體創造條件。
　　為了防止反擊，防雷接地裝置宜和電氣設備等接地裝置共用。防雷接地裝置宜與進出建筑物的埋地金屬管道及不共用的電氣設備的接地裝置相連。
　　高層建筑的基礎樁基，不論是挖孔樁、鉆孔樁、還是沖擊樁，都是將鋼筋混凝土柱子伸入地中，樁基頂端設承臺，承臺用承臺梁連接起來，形成一座大型框架地梁，承臺頂端設置混凝土柱、梁、剪力墻及現澆樓板等，空間和地下構成一個整體，墻、柱內的鋼筋均與承臺梁內的鋼筋互相綁扎固定，它們互相之間的電氣導通是完全可靠的。一般是在做為防雷引下線的柱子位置處，將樁基礎的拋頭鋼筋與承臺梁主筋焊接，并與上面作為引下線的柱（或剪力墻）中鋼筋焊接。
　　防直擊雷裝置的引下線應優先利用建筑物鋼筋砼中的鋼筋，不僅是節約鋼材問題，更重要的是比較安全。利用建筑物鋼筋砼中的鋼筋作為防雷引下線時，當鋼筋直徑為16mm及以上時，應利用兩根鋼筋（綁扎或焊接）作為一組引下線；當鋼筋直徑為10mm及以上時，應利用四根鋼筋（綁扎或焊接）作為一組引下線。
　　利用建筑物鋼筋砼中的鋼筋作為防雷引下線時，引下線的數量不做具體規定。但一類防雷建筑物引下線間距不應大于12m，二類防雷建筑物引下線間距不應大于18m，三級防雷建筑物引下線間距不應大于25m;另建筑物外廓易受雷擊的幾個角上的柱子鋼筋宜被利用。
　　利用建筑物鋼筋做引下線時，應配合土建施工按設計要求找出全部鋼筋位置，用油漆做好標記，保證每層鋼筋上、下進行貫通性連接（綁扎或焊接）。隨著鋼筋專業逐層串聯焊接（或綁扎）至頂層，建筑物內做為引下線時，其上部（屋頂上）與接閃器相連的鋼筋必須焊接，不應做綁扎連接，焊接長度不應小于鋼筋直徑的6倍，并應在兩面進行焊接。
　　建筑物的屋面防雷主要以明裝避雷帶為主。明裝避雷帶（網）沿女兒墻安裝時，應使用支架固定。并應盡量隨結構施工預埋支架，當條件受限制時，應在墻體施工時預埋不小于100mm×100mm×100mm的孔洞，洞口的大小應里外一致，首先埋設直線段兩端的支架，然后拉通線埋設中間支架，其轉彎處支架距轉彎中點宜為0.3~0.5m，嚴禁在避雷帶轉角中心設置支架。直線段支架水平間距為不大于1m，垂直間距為1.5~2m，且支架間距應平均分布。女兒墻上設置的支架應與墻頂面垂直。在頂留孔洞內埋設支架前，應先用素水泥漿濕潤，放置好支架時，用水泥砂漿注牢，支架的支起高度宜為100~200mm，埋入深長不小于80mm，待達到強度后再敷設避雷帶網。
　　屋面設置避雷網格時，應注意：一類防雷建筑物，在屋面上裝設不大于5m×5m或6m×4m的避雷網格；二類防雷建筑物，在屋面上裝設不大于10m×10m或12m×8m的避雷網格；三類防雷建筑，在屋面上裝設不大于20m×20m或24m×l6m的避雷網格。
　　明裝避雷帶（網）應采用鍍鋅圓鋼或扁鋼制成。鍍鋅圓鋼直徑應為Φ12mm，鍍鋅扁鋼-25mm×4mm或-40mm×4mm。避雷帶在轉彎處不應彎成直角，彎曲半徑一般不小于圓鋼直徑的10倍或扁鋼寬度的6倍。建筑物屋頂上的突出金屬物體，如旗桿、透氣管、鐵欄桿、爬梯、冷卻水塔、電視天線桿等，這些部位的金屬導體都必須與避雷帶焊成一體。
　　避雷帶通過建筑物伸縮沉降縫處，將避雷帶向側面彎成半徑為100mm的弧型，且支持卡子中心距建筑物邊緣距離減至400mm，如圖1
　　利用建筑物金屬欄桿和另外敷設鍍鋅鋼管作明裝避雷帶時，用做支持支架的鋼管管徑不應大于避雷帶鋼管的直徑，其埋入混凝土或砌體內的下端應焊短圓鋼做加強筋，埋入深長不小于150mm，支架應固定牢固。明裝鋼管作避雷帶在轉角處，應與建筑造形協調，彎曲半徑不宜小于管徑的4倍，嚴禁使用暖衛專業的沖壓彎頭進行管的連接。
　　對高層建筑物，一定要注意防備側向雷擊和采取等電位措施。應在建筑物首層起每三層設均壓環一圈。當建筑物全部為鋼筋混凝土結構，即可利用結構圈梁鋼筋與柱內做
　　為引下線的鋼筋進行焊接做為均壓環。當建筑物為磚混結構但有鋼筋混凝土組合柱
　　

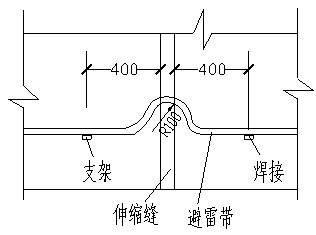

　　圖1避雷帶通過伸縮沉降縫做法
　　
　　和圈梁時，均壓環做法同鋼筋混凝土結構。沒有組合柱和圈梁的建筑物，應每三層在建筑物外墻內敷一圈Φ12mm鍍鋅圓鋼做為均壓環，并與防雷裝置的所有引下線連接。
