摘要：本文針對瀝青結構層厚度與公稱最大粒徑的關系是影響瀝青混合壓實性能和耐久性的因素之一，從壓實性能和路用性能兩方面對瀝青面層結構層厚度的合理比例進行了室內試驗研究，研究結果表明，瀝青面層結構層厚度與瀝青混合料最大粒徑的比例為2.5時，瀝青路面具有優良的性能．
　　關鍵詞：瀝青混合料：面層厚度；公稱最大粒徑；壓實性能；路用性能
　　各國對瀝青面層結構層厚度規定有所不同，我的《公路瀝青路面施工技術規范》（JTGF40－2004）中關于瀝青面層厚度與公稱最大粒徑之間關系有如下的要求：對于熱拌熱鋪密級配瀝青混合料，瀝青層一層的壓實厚度不宜小于集料公稱最大粒徑的2.5~3.0倍。美國早期規范中規定結構層應不小于最大粒徑的2倍；在Superpave1998年出版的施工指南中建議瀝青面層結構層厚度宜大于或等于公稱最大粒徑的3倍，對混合料較粗的這個比例還要增加；澳大利亞瀝青混合料手冊中要求面層厚度宜為公稱最大粒徑的2.5倍；德國的瀝青路面規范中(94版)中規定路面厚度與各混合料的公稱最大粒徑的3~5倍。和國外現行的相關規定相比，我們目前實際工程中所采用的路面厚度偏薄。而瀝青路面厚度和混合料最大粒徑匹配與否影響著勢必影響道路瀝青混合料的壓實性能，而壓實是瀝青面層結構層施工中非常重要的一個環節。影響壓實效果的因素有很多，如壓實機械、碾壓厚度等，在諸多的影響因素中瀝青面層結構層厚度和最大粒徑的關系不容忽視，兩者的關系選擇不當對壓實是非常不利的，而壓實不好就非常容易產生水損害、車轍現象。本文從壓實角度及相關路用性能出發對瀝青面層結構層厚度和最大粒徑兩者之間的關系進行深入研究，建立兩者的合理關系，為瀝青混合料類型提供選擇依據。
　　一、實驗方案及試件制備
　　（一）試驗方案
　　本文試驗采用的級配為陜西黃巖高速公路施工中采用的AC-13型。根據定義可知，該級配最大粒徑為16mm，公稱最大粒徑為13.2mm。試驗時S（S定義為路面結構層厚度Ｈ與最大粒徑dmax的比值，即S＝H/dma）與相應板厚的對應關系見表1。
　　表1S與板厚對照關系


　　在相同條件下，按照表中不同的板厚成型板試件，測定不同S下的密度，研究不同板厚和壓實性能的關系。并根據不同板厚下的密度，成型相應試件，通過車轍試驗、殘留穩定度試驗、凍融劈裂試驗和低溫彎曲試驗等進行路用性能分析，最終確定合理的S，以供路面結構層厚度設計時參考。
　　（二）試件制備
　　測定不同S下密度的試件采用輪碾法成型板。成型板試件時，均采用最佳瀝青用量下的毛體積密度進行配料，并在相同的壓實功、相同的拌和溫度和相同的壓實溫度下成型試板。為了便于量測將成型好的試板切成面積大致相當的9小塊，用于測定各自的密度，見圖1。


　　水穩性試件是采用不同板厚下的密度按馬歇爾法成型，即為馬歇爾試件圖1切塊實物圖
　　。低溫和疲勞試件是由板試件按規定尺寸切割而成。
　　二、原材料選用
　　本文集料采用陜西藍田安山巖，集料技術性能試驗結果滿足要求；礦粉由石灰巖研磨而成，其試驗結果均滿足要求；瀝青為ESSO-90，進行各項常規指標測試，技術性能滿足A級瀝青技術要求。級配采用黃延高速公路瀝青混合料的試驗室配合比，如表2所示。


　　　                                                                                        表2面層級配
　　三、面層厚度與粒徑的關系對壓實性能影響分析
　　瀝青混合料必須經過拌和、攤鋪、碾壓三個施工環節才能形成具有一定強度的結構，在這三個環節中碾壓對混合料的強度起著至關重要的作用，因此需要對不同S下的壓實性能進行分析。
　　（一）試驗結果
　　不同S下，瀝青混合料物理指標見表3。

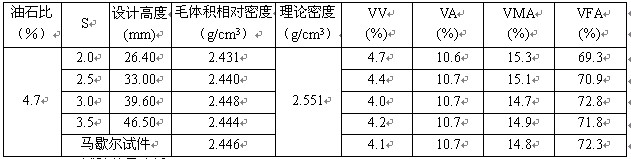

　　表3不同S下瀝青混合料的物理指標


　　（二）試驗結果分析
　　1、S與瀝青混合料密度的關系
　　眾所周知，瀝青混合料的密實程度直接影響到材料的強度，如抗壓強度和抗拉強度。在相同的條件下，密實程度好的材料具有較高的強度，反之，強度則較低。由于瀝青混合料是一種粘性極其顯著的材料，一般說來，相同的壓實溫度、壓實功、級配、瀝青用量和壓實速度，混合料的密實程度與壓實厚度有著重要的關系，也即密實程度與S有著重要的關系。
　　從圖2中可以得出：（1）混合料毛體積密度隨S的增加而增加，當S為3.0時密度達到最大值。S從3.0到3.5，毛體積密度隨S的增加而具有減小的趨勢。因此，可以認為在相同的條件下當S為3.0時瀝青混合料是最密實的，壓實性能最好。（2）S為2.0時毛體積密度較小主要是由于厚度太薄，石料在混合料碾壓過程中被壓碎且成為支撐，使混合料不能進一步被壓實而造成的，仔細觀察切塊就會發現稍微大一點的石料大多有壓碎的裂縫。這一現象說明板厚不能太薄（S不能過小），否則會影響混合料的壓實性能。（3）當S為3.5時混合料的毛體積密度下降是因為壓實功不足造成的。這說明板厚也不能太厚，否則也會影響壓實性能。因此，從密度角度來看，S的合理比例為3.0左右。
　　2、S與VV的關系
　　空隙率VV是瀝青混合料一個非常重要的體積指標，它對混合料的使用性能和使用壽命都有很大的影響，尤其是對水穩定性有著很大的影響。理論上，空隙率為零時，瀝青混合料完全不透水，因而其水穩性最好，當然從其它的路用性能上講，空隙率不能太小就另當別論了。研究表明，當空隙率在8％～15％之間時最容易發生水損害。因此，控制好瀝青混合料的空隙率就非常重要了。影響混合料空隙率的因素很多，面層厚度與公稱最大粒徑比S就是其中之一。當其它條件都相同時，會因S的選用不合理而影響混合料的壓實性能，從而導致混合料的VV偏大。所以選擇合理的S對瀝青混合料的VV也是非常重要的。
　　從圖3中可以看出，在其它條件都相同的情況下，VV大體上隨板厚的增加而下降，VV在S為2.0時最大，是因為S較小，結構層厚度太小，瀝青混合料過壓而造成的。當S為3.0時空隙率達到最低值，并且和采用馬歇爾試件進行試驗時的空隙率值相當。當S大于3.0時VV有增大的趨勢。
　　3、S與VFA的關系
　　從圖4瀝青混合料飽和度VFA和S的關系可以看出：在S=2.0~3.0之間時，VFA隨S的增大而增大，并在3.0時VFA達到最大值，且達到設計要求，隨后VFA隨S的增大而減小。實際上，VFA的變化主要受VV的影響。從VFA的變化進一步證明了如果結構層太薄，會因過壓或壓實不足而使混合料的飽和度降低。這也同樣要求設計時必須選擇合理的結構層厚度。
　　

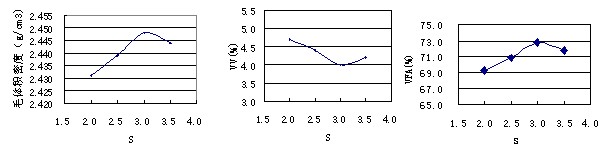

　　                                                            圖2S與密度關系圖圖3S與VV的關系圖4S與VFA的關系
　　綜上分析，從壓實性能（即毛體積密度、VV、VFA）來看，S的合理比例應該為3.0左右。該比例能夠使瀝青混合料達到最好的密實性。
　　四、面層厚度與粒徑的關系對路用性能影響分析
　　不同的瀝青面層結構層厚度與公稱最大粒徑比S必然有不同的路用性能。為了能使路面給車輛提供穩定、耐久的服務，瀝青混合料必須具有良好的路用性能，也就是路用性能是檢驗混合料的標準，因此通過路用性能的好壞來檢驗和選擇合理的S是比較客觀、科學的。路用性能主要包括兩部分：結構性能和表面功能。結構性能包括水穩定性、高溫穩定性、低溫穩定性和抗疲勞性能，而表面功能主要是指路面的抗滑性能和平整性能。本節主要研究混合料的結構性能，即研究S與水穩定性、高溫穩定性、低溫穩定性之間的關系，并通過這些性能來確定合理的S。
　　1、S與水穩定性關系
　　用殘留穩定度MS0和凍融劈裂強度比TSR來評價不同S下瀝青混合料的水穩定性。試驗結果如表3.4所示。

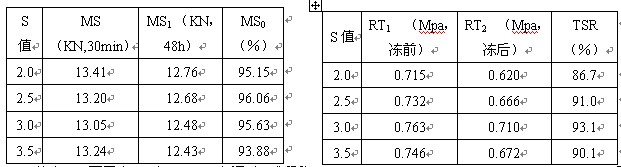

　　3.4浸水馬歇爾試驗結果表3.5凍融劈裂試驗結果表


　　　　從表3.4可看出，S在2.0~2.5之間時，殘留穩定度升高；當S大于2.5時，殘留穩定度有下降的趨勢，而且S從3.0到3.5殘留穩定度下降非常明顯。從殘留穩定度角度看，合理的S值為2.5~3.0。
　　從表3.5可看出，S從2.0~3.0，混合料的TSR隨S的增大而增大，并在3.0時達到最大值，隨后TSR隨S的增大而減小。從TSR結果來看，S的合理值為3.0左右。
　　從上述的殘留穩定度和TSR試驗結果綜合考慮，S的合理值應為3.0。不同S所對應的水穩定性規律也間接體現了混合料的壓實性能。因為殘留穩定度與TSR和混合料的空隙率有著很大的關系，當空隙率大時其相應的殘留穩定度和TSR就較小。
　　2、S與高溫穩定性關系
　　不同S所對應的車轍試驗結果見表6。從表中可以看出，對于AC-13型瀝青混合料，不同S對應的動穩定度DS均滿足高速公路大于800次/mm的要求。但相比之下當S＝3.0時的DS最大，說明適當的表面層結構層厚度和公稱最大粒徑比能提高瀝青混合料的壓實性能，從而提高混合料的高溫穩定性。另外，從相對變形來看S=3.0時的相對變形最小，也說明該比例下的高溫抗車轍能力最好。因此從高溫穩定性角度來看，S適宜的比例為3.0左右。

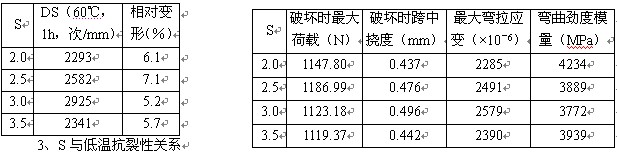

　　表6不同S所對應的車轍試驗結果表7－10℃低溫彎曲試驗結果


　　不同S值的低溫彎曲試驗結果見表7。從表中可以得出以下結論：（1）從最大彎拉應變來看，不同的S所對應的最大彎拉應變差別不大，但相比之下S＝3.0時要大些；（2）從勁度模量來看，S＝3.0的彎曲勁度模量最小，S＝2.0的最大，而彎曲勁度模量越大表明混合料的低溫抗裂性越差，所以當S＝3.0時的低溫抗裂性較好。
　　綜合低溫彎曲的試驗結果可以看出，當S＝2.5～3.0時的瀝青混合料的低溫抗裂性較好。
　　五、結論
　　（1）瀝青面層結構層厚度與混合料公稱最大粒徑比對壓實性能有重要的影響，合理的比例關系能夠提高瀝青混合料的壓實密度；
　　（2）瀝青混合料的路用性能和其壓實性能密切相關，良好的壓實性能可以顯著提高瀝青混合料的路用性能；
　　（3）無論是壓實性能還是路用性能，本文建議面層結構層厚度與混合料公稱最大粒徑比S采用3.0左右。我國目前常采用的結構層厚度相對于3.0這個比例關系而言有點偏薄。
　　
　　
　　參考文獻：
　　[1]沙慶林主編.高速公路半剛性基層瀝青路面[M].人民交通出版社，1998；
　　[2]高立波.幾種瀝青路面上面層結構組成形式的對比分析[J].東北公路，2002（2）；
　　[3]張登良，許永明，楊黨旗.瀝青混合料低溫抗裂性能的研究[J].西安公路學院學報，1989（2）。
