摘要：本文通過對廣東廣惠高速高速公路病害的成因分析及處理辦法，論述了幾種瀝青砼路面病害處理施工技術，為高速公路專項維護提供又一個實用型案例。
　　關鍵詞：瀝青，路面，病害，處理
　　一、 前言
　　隨著高等級公路的迅猛發展，瀝青路面由于具有噪音小、行車舒適、施工快捷、維修方便等優越性，得到了廣泛的推廣和應用。不過，伴隨著車流量增大，重車普遍性超載等影響，路面的損壞情況也日益嚴重。壽命期內出現了裂縫、坑槽、擁包、沉陷等病害。如何更好地對這些病害進行處理，滿足道路行車要求呢？本文就廣東廣惠高速公路病害處理的情況，淺述高速公路瀝青路面的病害處理施工技術。
　　二、 項目概況
　　廣東廣惠高速公路東起惠州惠東縣，西至廣州市蘿崗區，全長151公里，瀝青砼路面。自2003年底通車后，車流量的日益增大，從石灣至小金口段的交通壓力驟增，隨著車流量增大及嚴重超載等影響，路面的損壞情況日益嚴重。部分路段路面出現了裂縫，坑槽，擁包，沉陷等病害。
　　三、 病害產生原因簡單分析
　　根據對路面病害試驗分析，病害產生的主要原因有：
　　⑴、新建施工期間接縫不當，從而產生反射裂縫；
　　⑵、路基、基層密實度不夠使路基或基層承載力不足，從而形成不同程度的沉陷而形成裂縫；
　　⑶、潮濕路段的路下水位處理不徹底，在重載反復作用下產生沖刷、唧漿和沉陷等現象；
　　⑷、由于半剛性基層自身干縮和溫縮應變脹縮產生斷裂，隨著路面使用時間的延長，，裂縫逐漸擴展到路表，在表面水及行車荷載的反復作用下，產生沖刷、唧漿和沉陷等現象。
　　三、廣惠高速病害處理的幾種主要施工工藝
　　廣惠高速的病害處理，主要有以下幾種：
　　1、 開槽灌縫
　　主要機械：北京路政通ZCR400開槽機，ZGF120專業灌縫機。
　　主要材料：茂名金天地改性乳化瀝青，灌縫料為河南百和牌，瓜米石，細沙。
　　對于寬度2~5mm裂縫，先用乳化瀝青進行灌縫,灌滿后待乳化瀝青充分破乳再進行開槽的方法。開槽寬度為15mm～20mm，深度20mm。裂縫切縫后需采用高壓氣體噴射設備進行清理。每條裂縫周邊和裂縫槽內至少進行兩遍高壓噴氣流清理。
　　清縫后采用熱瀝青進行填縫，并用瓜米石進行填塞，裂縫表面用細沙鋪灑，以免給車輛及施工機械帶走。
　　2、 坑槽沉陷修補
　　主要機械：大小型銑刨機，風炮，夯板，12T雙鋼輪壓路機，攤鋪機。
　　主要材料：C15三天早強砼，F(xiàn)AC-20，PC-3。
　　坑槽按照病害程度的輕重，可分為兩種破壞類型：
　　⑴、 路面基層完好，僅發生在瀝青面層上的坑槽，坑槽較淺，深度≤20mm，面積較小（＜＝1m2）；
　　⑵、路面基層已經松散破壞形成的病害，深度＞20mm，面積較大（＞1m2）。
　　沉陷處理有以下幾種：
　　⑴、對于沉陷與路面縱向裂縫同時發生的路段，進行基層處理，對于其他部位沉陷可根據病害程度采取相應的處理方式：
　　⑵、路面略有下沉，沉陷深度不大，無破損或僅有少量輕微裂縫，可不作處理，在沉陷處直接罩面。
　　⑶、沉陷深度中等（2cm左右），破損較輕或僅有少量輕微裂縫，可在沉陷處涂刷粘層瀝青，再用瀝青混合料將沉陷部分填補，并壓實平整，然后進行罩面。
　　⑷、沉陷嚴重（4cm左右），破損明顯，沉陷區域裂縫較寬時，說明基層已經破壞，先將瀝青面層銑刨后，檢查基層破損情況，有針對性的將基層銑刨后回填，然后進行罩面。
　　開挖方式：按照“圓洞方補、斜洞正補”的原則，劃出所需修補路面的輪廓線，小型銑刨機銑出臺階，橫向臺階寬度約1m,縱向臺階寬度20cm,配合人工風炮開鑿至完好的基層面。沿所劃輪廓線開鑿至坑底穩定部分，其深度不得小于原坑槽的最大深度：若基層已經松散破壞，將破壞的基層一并清除。
　　清除槽底、槽壁的松動部分及粉塵、雜物，并涂刷粘層瀝青；
　　對坑槽沉陷的修復回填采取熱拌材料（FAC-20）修復法，如坑槽很深可分層填料分層碾壓，直至完成為止。
　　符合填料標準后，將坑槽邊緣周圍的廢料清除干凈并回收，用12T壓路機靜壓，先壓接縫處1~2遍，后壓中心，最后用振動碾壓3~5遍，先壓橫向，再壓縱向，要保證填補處的密實度及平整度。在碾壓的同時要注意邊緣處是否多料或缺料，多料應及時清除，缺料及時填充沉陷
　　3、 壓漿
　　主要機械：博深ZIZ-200水鉆，杭鉆ZY3.5專業壓漿機。
　　主要材料:水泥金杰牌PO42.5，粵和牌粉煤灰，F(xiàn)DN-5高效減水劑，UEAE膨脹劑。
　　配合比：水泥：粉煤灰：水：膨脹劑：減水劑=1：0.5:0.7:0.1:0.005。在施工中根據注漿情況對粉煤灰用量進行適當調整，以達到最佳效果。
　　施工前要對壓漿區域的裂縫，無論縫寬大小，原則上都應同時封閉，以防裂縫相互貫通而跑氣跑膠。沿縫長先涂一層基液，待膠泥初凝后，再抹上一層膠泥，并除氣泡抹平，待膠泥初凝后，表面用基液涂刷二度。
　　開孔采用水鉆（ZIZ-200），孔位及孔深按設計要求進行。
　　注漿之前應對注漿泵的壓力表和容量表進行檢查，確保其安裝及功能是否正常。制漿前應對水泥質量進行抽檢，并在制漿時控制粉煤灰的摻量；當注漿不理想時可適當減少粉煤灰用量，直至采用純水泥漿。注漿先灌注路面外圍孔，后注路面中間孔，跳躍間隔進行。分兩遍壓漿，這樣既可以減少第一遍壓漿時相鄰孔冒漿多的問題，也可以通過第二遍注漿檢驗第一遍注漿效果，提高了注漿質量的可靠度。第一次注漿將高壓注漿管連接導漿管上，通過加壓灌注，當相鄰孔或裂縫中冒水泥原漿、注漿壓力達到0.5MPa時即可停止注漿。停止15min再注漿一次，第二次壓力一般應高于第一次，但不超過0.5MPa，注漿孔旁裂縫或相鄰孔冒出水泥原漿即可終孔。每注完一孔先用木楔堵孔。經測算，平均每孔注漿量約為0.04m3。
　　每注漿完成一孔即用木楔堵孔，待漿液抗壓強度達到3.0MPa時用水泥漿液堵孔至瀝青面層以下4cm，面層以下4cm采用熱瀝青封孔并認真夯實確保壓實度，養生三天后方可進行罩面處理。
　　4、 AC-13罩面
　　4.1配合比設計
　　根據部頒標準《公路瀝青路面施工技術規范》(JTGF40-2004)規定，結合廣東省高速公路建設的實際經驗，AC-13混合料的級配應符合表1的規定，混合料設計指標應滿足表2要求。

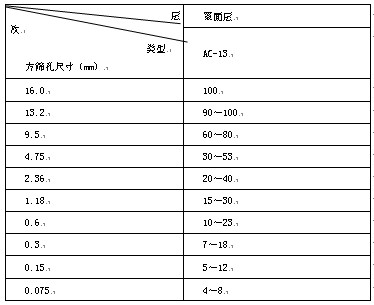

　                                                   　表1AC-13混合料級配表


     　                                       　表2AC-13混合料配合比設計要求


　　　4.2施工工藝要求
　　4.2.1瀝青混合料拌和
　　⑴、嚴格掌握加熱溫度以及混合料的出廠溫度，可參考表3要求進行施工控制。實驗室工作人員在拌和樓及攤鋪點均進行溫度控制。

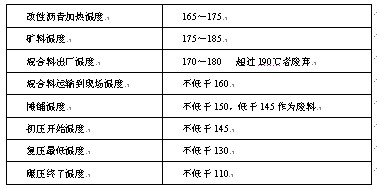

　　表3改性瀝青AC-13混合料的施工溫度（℃）


　　注：①溫度計應采用半導體數顯溫度計并通過標定；②所有溫度檢測均應按正確的方法操作，避免溫度計探頭位置不當使測得溫度不真實。③碾壓溫度是指碾壓層內部溫度。
　　⑵、拌和樓控制室要逐盤打印改性瀝青及各種礦料的用量和拌和溫度，并定期對拌和樓的計量和測溫進行校核；每天應用拌和總量檢驗各種材料的配比和油石比的誤差。
　　⑶、拌和時間由試拌確定。必須使所有集料顆粒全部裹覆瀝青結合料，并以瀝青混合料拌和均勻?yàn)槎取?br /> 　　⑷、要注意混合料的均勻性，及時分析異常現象。如混合料有無花白、冒青煙和離析、析漏等現象。如確認是質量問題，應作廢料處理并及時予以糾正。
　　⑸、要嚴格控制油石比和礦料級配，每臺拌和機開拌后每天上午、下午各取一組混合料試樣做馬歇爾試驗和抽提篩分試驗，檢驗油石比、礦料級配和改性瀝青混合料的物理力學性質，每周應檢驗1~2次殘留穩定度。油石比與設計值的允許誤差2至，混合料礦料級配允許誤差為：
　　mm±2%
　　≤mm±4%
　　≥mm±5%
　　⑹、混合料不得在儲料倉中長時間儲存，以不發生瀝青析漏為度，儲存時間應小于24小時。
　　4.2.2混合料的運輸
　　⑴、采用數字顯示插入式熱電偶溫度計（必須經常標定）檢測瀝青混合料的出廠溫度和運到現場溫度。插入深度要大于150mm。在運料卡車側面中部設專用檢測孔，孔口距車箱底面約300mm。
　　⑵、拌和機向運料車放料時，汽車應前后移動，分三堆裝料，以減少粗集料的分離現象。
　　⑶、瀝青混合料運輸車的運量應較拌和能力和攤鋪速度有所富余，攤鋪機前方應有五輛運料車等候卸料。
　　⑷、運料車應用完整無損的雙層蓬布覆蓋，以資保溫、防雨或避免污染環境。
　　⑸、連續攤鋪過程中，運料車在攤鋪機前10～30cm處停住，不得撞擊攤鋪機。卸料過程中運料車應掛空檔，靠攤鋪機推動前進。
　　4.2.3混合料的攤鋪
　　連續穩定的攤鋪，是提高路面平整度最主要措施。在工作面許可的情況下，必須采用兩臺攤鋪機成梯隊進行攤鋪，以提高攤鋪層均勻性和平整度。但由于本項目須維持通車，故采用一臺攤鋪機進行攤鋪。攤鋪速度根據拌和機的產量、施工機械配套情況及攤鋪厚度，按2～4m／min左右予以調整，通常不超過3.5m／min，做到緩慢、均勻、不間斷地?cái)備仭?br /> 　　⑴、未壓實前，施工人員不得進入踩踏。只有在特殊情況下，需在現場主管人員指導下，允許用人工找補或更換混合料，缺陷較嚴重時應予鏟除，并調整攤鋪機或改進攤鋪工藝。
　　⑵、罩面層采用移動式自動找平基準裝置控制攤鋪厚度，厚度為4cm。一般以原路面作為攤鋪的基準面，在銑刨后的過度段及局部沉降點，采用鋁合金梁加螺旋腳進行調平。
　　⑶、攤鋪機應調試好螺旋布料器兩端的自動料位器，使料門開度、鏈板送料器的速度和螺旋布料器的轉速相匹配。螺旋布料器的料量應高于螺旋布料器中心，使熨平板的擋料板前混合料在全寬范圍內均勻分布，并在每天施工前就應將料量調整好，避免攤鋪層出現離析現象；并隨時分析、調整粗細料是否均勻，檢測松鋪厚度是否符合規定。攤鋪前應將熨平板預熱至規定溫度（不低于100℃），攤鋪時熨平板應采用中強夯等級，使鋪面的初始?jí)簩?shí)度不小于85%。
　　⑷、要注意攤鋪機接料斗的操作程序，以減少粗細料離析。攤鋪機集料斗應在刮板尚未露出，尚有約10cm厚的熱料時，下一輛運料車即開始卸料，做到連續供料，避免粗料集中。
　　5）攤鋪應選擇在當日高溫時段進行，路表溫度低于15℃時不宜攤鋪。攤鋪遇雨時，立即停止施工，并清除未壓實成型的混合料。遭受雨淋的混合料應廢棄，不得卸入攤鋪機攤鋪。
　　4.2.4改性瀝青AC-13混合料的壓實
　　⑴、瀝青混合料的壓實是保證瀝青面層質量的重要環節，應選擇合理的壓路機組合方式及碾壓步驟。為保證壓實度和平整度，初壓應在混合料不產生推移、開裂等情況下盡量在攤鋪后較高溫度下進行。如有粘輪現象，不得向壓路機輪上涂油或油水混合液，必要時可噴涂清水或皂水，數量以不粘輪位度。
　　⑵、壓路機應以緩慢而均勻的速度碾壓，壓路機的適宜碾壓速度隨初壓、復壓、終壓及壓路機的類型而別，初壓采用大噸位的雙鋼輪振動壓路機，復壓宜采用大噸位的輪胎壓路機，終壓應采用雙鋼輪壓路機靜壓成型，可按表4選用。

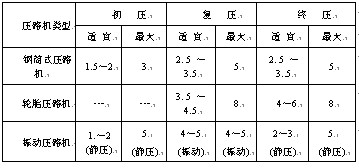

　　表4壓路機碾壓速度（km/h）


   　⑶、改性瀝青AC-13路面攤鋪后應抓緊碾壓，由專人負責指揮協調各臺壓路機的碾壓路線和碾壓遍數，使攤鋪面在較短時間內達到規定壓實度，壓路機折返應呈梯形，不應在同一斷面上。
　　⑷、對松鋪厚度、碾壓順序、碾壓遍數、碾壓速度及碾壓溫度應設專崗檢查。壓實度控制要求采用雙控指標，要求最大理論密度壓實度為93%～97%，馬歇爾密度壓實度不小于98%。
　　⑸、路面壓實完成24小時后，方能允許施工車輛通行。
　　4.4.5施工接縫的處理
　　⑴、縱向施工縫：由于采用一臺攤鋪機，存在縱向冷接縫，應在第二次攤鋪前修理平整接縫，并在混合料攤鋪前涂擦熱瀝青。
　　⑵、橫向施工縫：全部采用平接縫。用三米直尺沿縱向位置，在攤鋪段端部的直尺呈懸臂狀，以攤鋪層與直尺脫離接觸處定出接縫位置，用鋸縫機割齊后鏟除并清理干凈，涂上少量粘層瀝青，攤鋪機熨平板從接縫后起步攤鋪；碾壓時用鋼筒式壓路機進行橫向壓實。
　　四、項目總結
　　病害處理及罩面后，有效地阻止了地表水向基層滲透，提高路面的行車舒適度。整體效果良好，可延長道路的使用壽命，值得在高速公路的病害處理及預防性養護中予以應用。
