摘要：通過對原TemperatureControlSystem系統機械和電氣方面的實踐和研究，完成了對該系統的電氣線路的國產化改造，解決了原系統故障率多難以解決的問題，投入運行以來效果顯著。結果表明這次改造是成功的。
　　關鍵詞：TCS；國產化；工作原理；電氣原理圖；改造
　　
　　某公司三復合胎面壓出生產線是80年代中期從德國貝爾斯托夫公司引進的，該設備具有較高的自動化程度，但由于長年使用，各部位均不同程度的出現問題，尤其是TemperatureControllSystem溫度控制系統（以下簡稱TCS）。該系統原設計具有結構緊湊、控溫精度高，可分段按工藝要求控制溫度等優點，全系統包括8臺裝置，但由于使用時間長，裝置中電子元器件老化，致使故障頻繁發生，隨機文件沒有TCS系統的電氣原理圖，給維修工作帶來不便，為徹底解決上述問題，根據生產實際需要，重新設計了新的TCS系統的全部電氣控制、顯示部分，采用國產元器件，對該系統進行了國產化改造，改造后的設備已投入運行，達到了設計要求，取得了預期效果。
　　
　　一.TCS溫控系統的工作原理


　　

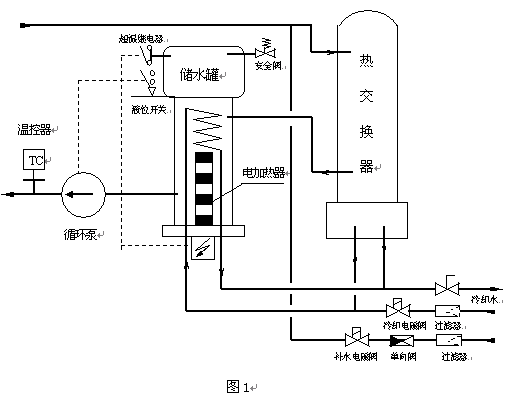

　　TCS系統的任務是把水加熱或冷卻到設定溫度，水泵使水在閉合管路中通過擠出機的螺桿、機身，達到冷卻或加熱的目的，剛開始生產時，電加熱器工作，使水溫升高，設備處于加熱狀態，隨后的生產過程，由于膠料和設備間的磨擦，產生大量的熱量，當其超過溫度設定值時，電加熱系統停止工作，溫度繼續升高超過設定溫度一定值后，冷卻電磁閥打開，設備處于降溫冷卻狀態，從而保證螺桿、機身溫度保持在工藝要求范圍內。其結構如圖1所示。
　　
　　
　　
　　
　　二．TCS溫控系統的電氣控制原理

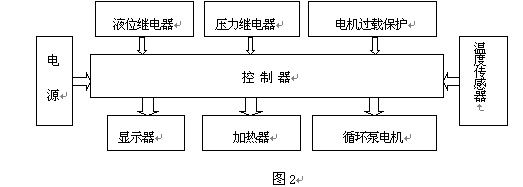

　　原TCS溫控系統的電氣原理方框圖如圖2所示。
　　
　　
　　
　　
　　溫度傳感器將所測溫度反饋給控制器，控制器一方面將測量溫度輸出顯示，另一方面與設定溫度進行比較，根據比較結果輸出信號，控制器自動執行、調節工作程序，該工作程序包括顯示當前溫度、加熱、冷卻、各種保護、低液位補水等內容。
　　
　　三．重新設計的TCS電氣原理圖
　　根據原來的原理框圖，并結合生產要求，重新設計了TCS系統。新系統保持了原有的功能，考慮到運行的可靠性及元器件的通用性和價格，其核心部分選用了XMTA-2312型數字顯示調節儀表。該儀表具有時間比例調節及上限報警功能，因此具備一定的控制精度，可以滿足工藝要求，液位測量采用晶體管液位繼電器替代原系統功能。其電氣原理圖見附圖。
　　正常工作時，閉合空氣開關Q1、Q2、Q3，主回路與控制回路電源接通，當水位正常時，液位繼電器KH不動作，串接在控制回路的時間繼電器觸點KT、溫度繼電器觸點KS、壓力繼電器觸點KP和空氣開關輔助觸點Q1閉合，溫度顯示儀表P和接觸器KM1得電，循環泵電機運轉，水溫低于設定值時，數字顯示調節儀P上的觸點SP1接通，接觸器KM吸合，加熱器工作，當達到設定溫度時SP1斷開，加熱停止。當溫度繼續升高超過設定溫度時，儀表上限報警繼電器觸點SP2閉合，接通冷卻電磁閥Y1，使設備降溫。XMTA-2312型儀表采用分度號Pt100，省去了電阻、電流信號轉換單元，簡化了線路。當TCS系統出現液位過低、溫度過高或壓力過高現象時，串接在控制回路的時間繼電器觸點KT、溫度繼電器觸點KS、壓力繼電器觸點KP會斷開，顯示儀表P會因電源被切斷而沒有顯示從而指示故障原因，當水泵電機過載故障時，空氣開關Q1斷開其輔助觸點切斷KM1控制回路同時接通指示燈HL1，起到保護作用。液位繼電器在液位電極探測到液位低時動作，其觸點KH閉合接通時間繼電器KT，補水電磁閥Y2工作，同時缺水指示燈HL2亮。由于補水時循環泵停止工作，水位剛接觸液位電極水泵就會立即工作，而水泵一工作又會使水位降低至缺水狀態使水泵停止工作，水泵一停止又會使水位上升，結果導致接觸器頻繁動作，容易造成接觸器損壞。為避免這種情況的發生，增加了一個緩釋放時間繼電器KT，這樣當水位剛一接觸液位電極時，接點KH斷開，但補水電磁閥會繼續補水一段時間有效的解決了上述問題。
　　改造后的系統在保留了原有功能的同時，又增加了故障顯示功能，給維修帶來了極大的方便。該系統自投入運行以來反映良好，完全可以滿足生產工藝要求。
　　參考資料：
　　[1]Berstorff公司提供OperatingInstructionTemperatureController,B2.5.01B2.5.031985.4。
