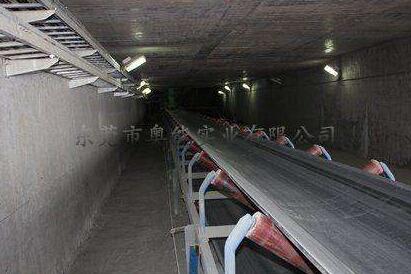

膠帶運輸機維護流程簡單，且運輸量大，被廣泛應用至各個行業中，尤其在煤礦行業得到充分重視。但實際運輸過程中，工作人員發現膠帶運輸機極易發生斷裂、跑偏等問題，嚴重影響了運輸?shù)姆�(wěn)定性。對此，工作人員應做好膠帶運輸機的改善工作，在故障區域安裝傳感器設施，采用 PLC 控制系統，一旦出現故障可以實現信號的及時傳送，并由 PLC 系統做出相應調整，改善膠帶運輸機的運行情況，保證煤礦企業的高效安全生產。

　　1 PLC 控制系統構成

　　一是地面控制中心，位于中央控制室，此部分與井下控制點的距離較大。為了實現監控功能，應設置上位機遠程監控設備，且實踐中采用人工與自動操作方法。其中自動操作主要利用操作平臺發送指令，而人工操作屬于自動操作的補充，操作者根據平臺提示信息，利用手工方式遠程控制，確保系統的穩定運行。二是井下運輸機分站， PLC 為主要構件，其主要利用調控運輸機保證每個環節輸送控制工作的正常進行，利用網絡連接煤礦下面各個地點分站與相應通訊模塊，并將監測信息傳輸至地面，保證監控工作的合理性，促進井下開采的順利進行。

　　2 系統總體設計

　　在本次設計中，煤礦傳送系統由 4 條膠帶運輸機組成，由 4 臺電動機帶動，且具備以下控制要求。一是順序啟動，先啟動最末一條膠帶， 5 s 延時后，其他膠帶啟動。二是逆序停止，先停止最后一條膠帶，在完成料運工作后，延時 5 s，依次停止其他膠帶。三是完成故障處理，運行期間當某條膠帶出現故障問題后，應立即停運前面的膠帶，在完成運料工作后在停運此條膠帶。膠帶運輸機維護流程簡單，且運輸量大，被廣泛應用至各個行業中，尤其在煤礦行業得到充分重視。但實際運輸過程中，工作人員發現膠帶運輸機極易發生斷裂、跑偏等問題，嚴重影響了運輸?shù)姆�(wěn)定性。對此，工作人員應做好膠帶運輸機的改善工作，在故障區域安裝傳感器設施，采用 PLC 控制系統，一旦出現故障可以實現信號的及時傳送，并由 PLC 系統做出相應調整，改善膠帶運輸機的運行情況，保證煤礦企業的高效安全生產。 □ 張 銳 山西焦煤西山煤電(集團)有限責任公司機電處

　　3 系統硬件設計

　　3.1 PLC 選型作為 PLC 控制系統的核心部件，PLC 器件可以保證整個控制系統的安全運行，工作人員在 PLC 控制系統的設計期間應做好器件的選擇工作，結合設備使用者需求選定生產廠家，并保證配套產品的一致性。在確定 PLC 生產廠家后，工作人員還應在技術方面合理選擇型號。一是結合 CPU 性能，與控制系統的通信能力、軟件開發能力、編程能力以及用戶存儲器容量等因素相適應。二是指令系統，當膠帶運輸系統較小時，應選擇小型 PLC 設備，并設定相關完成指令。三是明確 PLC 輸出與輸入信號，以此為依據確定 I/O 信號屬于交流量信號或直流量信號，明確電壓等級。四是設置物理結構，包括模塊式與整體式兩種類型，工作人員應在考慮生產成本的基礎上，滿足控制要求。小型控制系統一般采用整體式 PLC 設備，運行成本較低。五是考慮通信能力，工作人員應具備一定的超前意識，確定發展空間的余量。

　　3.2 I/O 分配表工作人員明確膠帶運輸機控制系統的運輸要求，合理確定 I/O 分配表。且此系統輸入信號具備啟動與停止按鈕，配備 4 條膠帶的故障開關。

　　4 系統的軟件設計

　　在設計 PLC 軟件程序前，工作人員應分析整體設計過程中的輸入點與輸出點，以便合理科學選擇 PLC 型號。在編制控制系統主程序時，應確保手動啟動停止，具備人性化特點，以便靈活轉換手動啟動停止、自動啟動停止以及全線啟動停止等功能，提高整個 PLC 控制系統的靈活性。

　　4.1 I/O 地址分配工作人員應明確膠帶運輸機 PLC 控制系統的實際需求，以此確定 Fo 點數，計算相關數據信息，之后購買型號匹配的 PLC 設備。在明確 Fo 模塊功能及電路連接情況時，工作人員應以 Fo 地址為依據，確保各個設備對應實際程序，減小故障的處理時間。編程期間還應統一編寫功能相近的 Fo 地址分配與 I/O 設備程序，保證程序讀寫的靈活性，便于管理。

　　4.2 設計主程序 PLC 電機運轉主要由系統主程序控制，保證調度與管理工作，全線啟動停止、自動啟動停止以及手動啟動停止均屬于主程序的控制方式，且全線與自動方式主要通過傳感器設備完成，之后執行控制電路程序。而手動方式借助外部繼電器完成，不受 PLC 控制。

　　4.3 故障程序設計煤礦膠帶運輸機故障部位可以安裝多臺傳感器，一旦出現故障問題，傳感器可以第一時間為 PLC 設備發送故障數據信息，在分析處理后，將控制指令傳輸至控制電路，啟動故障指示燈。出現報警信號后，工作人員停運膠帶運輸機，明確故障具體位置進行排查，解除故障后按下復位按鈕，故障指示燈變綠，膠帶正常運行。

　　5 系統調試

　　一是輸入程序，在 PLC 中輸入計算機編寫好的程序。二是進行靜態調試，嚴格遵循 I/O 接線圖，做好輸入設備連接工作，進行 PLC 程序的靜態模擬，輸入信號后觀察指示燈情況，當指示燈不滿足要求時進行檢查修改，直至滿足控制要求。三是進行動態調試，嚴格遵循 I/O 接線圖，做好輸出設備的連接工作，系統處于空載狀態時進行調試，觀察輸出設備運行情況，無法滿足控制要求時檢查控制線路與 I/O 接線情況，完成 PLC 程序的修改工作，直至滿足要求。主電路與電動機負載狀態時進行動態調試，當滿足系統動作要求時，此系統運行安全可靠。

　　6 結語

　　經過現場檢測發現，膠帶運輸機各保護系統功能發揮正常，無論采用何種控制方式，膠帶均可以正常啟動、停止，且傳感器可以及時向 PLC 系統傳輸故障信息，發出報警提示。由此可知，本次煤礦膠帶運輸機 PLC 控制系統可以有效發揮自身功能，值得在此后煤礦開采工作中得到進一步的推廣與使用。

　　《煤礦膠帶運輸機 PLC 控制系統的設計與實現》來源：《礦業裝備》，作者：張 銳。
