3、快速響應早期抑制（ESFR）噴頭的系統中，管道管徑的選擇：
　　倉庫危險級Ⅱ級，ESFR噴頭的最小流量為6.23L／s，因此噴頭與支管間的連接短管不應小于DN50，最好是DN80。如果按3根支管上各4只噴頭動作計算，則每根支管的流量達到25升/秒以上，因此ESFR噴頭系統中，支管管徑不應小于DN100，總管可達到DN200。如果按常規普通控制型噴頭系統進行設計，支管管徑最大DN50，噴頭與支管間的連接短管為DN25，這樣的ESFR系統是絕對不能正常工作的。

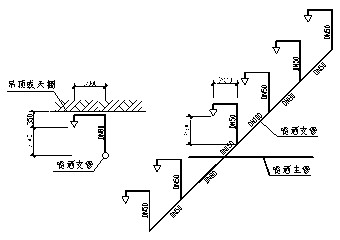

　　除了要控制ESFR噴頭離建筑物頂板的距離，還要嚴格控制ESFR噴頭與障礙物之間的距離。因本次設計ESFR噴頭采用下垂型，如果按常規普通直立型噴頭布置，ESFR系統是無效的。本工程快速響應早期抑制噴頭(ESFR)安裝示意圖如下：
　　
　　此安裝方法不同于其他普通噴頭安裝方式。其一為了保持噴頭周邊300mm范圍內沒有任何障礙物；其二保證在管網沖洗過程中，雜物不致堵塞噴頭。
　　
　　4、噴頭布置及設計要求：

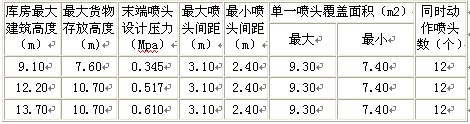

　　按FM標準要求,下表是噴頭設計的幾個主要參數：

　　表一的規定和我國現行《噴規》2005年版的要求有一定區別。我國《噴規》對不同最大凈空高度和最大儲物高度分別作出了可供選擇的噴頭流量系數和噴頭最低工作壓力，進一步擴大了ESFR噴頭的設計選擇及方便性。
　　5、ESFR噴頭的安裝要求：
　　5-1，噴頭與頂板的間距：
　　噴頭與頂板的相對位置是影響噴頭動作速度的主要因素。有研究表明如果噴頭感溫元件太靠近頂板，會使初期火災產生的熱氣流在噴頭下流動，從而延誤了噴頭的動作；如果離頂板太遠，則初期火災產生的熱氣流會在噴頭上方流動，同樣會延誤噴頭動作。
　　正確的安裝應使感溫元件的中線處在頂板下102mm-330mm，或噴頭的濺水盤處在頂板下127m—356mm之間。
　　美國FM標準推薦噴頭濺水盤距天花板下的距離為14in（358mm）和6in（152mm）之間，我國《噴規》第7．1．4條規定；下垂型噴頭濺水盤與頂板的距離不應小于150mm，不應大于360mm。
　　FM研究機構的試驗表明k=25.2（公制361）的下垂式壓制型噴頭濺水盤應處在頂板下457mm效果最佳。
　　5－2，噴頭與墻的距離為噴頭間距的一半。
　　5－3，噴頭濺水盤與下部被保護堆垛的距離至少應保持36in（914m）。

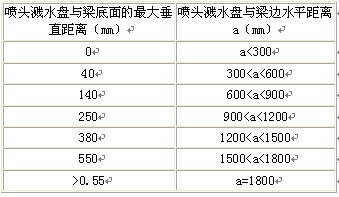

　　5－4，噴頭與梁的距離見下表

　　5－5；噴頭與其下方障礙物的距離；
　　處于噴頭下方的障礙物雖不會對噴頭的布水形狀形成干擾，但會造成“陰影區”并減小那個區域噴頭出水的動量，導致那個區域的火既無法被控制也無法被壓制。
　　對于噴頭下方障礙物寬度＞19mm，＜51mm，濺水盤離障礙物最近的邊緣的水平距離至少為305mm或障礙物應處在低于濺水盤至少610mm的距離。
　　寬度＞51mm，＜305mm的連續障礙物，則濺水盤離障礙物最近的邊緣的水平距離至少為305mm。
　　寬度＞305mm，且小于610mm的連續障礙物，則濺水盤離障礙物最近的邊緣的水平距離至少為610mm。
　　寬度＞610mm的噴頭下面障礙物如是連續扁平，水平的實體應在障礙物下安裝一排噴頭，噴頭的感溫元件離障礙物最大距離為330mm，噴頭間距最大為2.43m（指所補噴頭與上方正常布置噴頭之間水平距離）。
　　當障礙物是連續的但不是扁平（如圓形風管）或不是實體（如一組電纜），應在障礙物下方安裝一個檔板，擋板定不小于障礙物寬度，然后在擋板下增設噴頭。
　　當屋面板下結構實體部件高度小于305mm時，噴頭可直接布置在這些實體底部。例如：高度小于305mm的“Z”型檁條鋼屋面及高度小于305的T型梁。
　　當庫房上方有屋頂排煙口或通風器時，噴頭不應直接布置在排煙口或通風器下方，應在其下加設擋板，把噴頭安裝在擋板下，擋板的位置及尺寸應能保證噴頭處空氣流速不超過1．52m/s。
　　6、系統設計：
　　ESFR噴頭系統的工作壓力應滿足最不利處噴頭的最小工作壓力要求，噴頭的最小工作壓力應符合《噴規》表5．0．6的規定。
　　系統水力計算：按美國FM標準要求及我國現行＜自噴規范＞2001年版的規定：系統的設計應按最不利區域內三根支管上各四只噴頭同時動作逐點進行水力計算，當每根支管上的噴頭數不足四只時，則支管上所有噴頭都考慮為動作噴頭并考慮相鄰支管上的噴頭為動作噴頭，以便使動作噴頭總數達到12只。
　　當動作噴頭區域內有補償性噴頭（如風管、電纜、橋架下補設的噴頭）時，應增加設計動作區域內補償性噴頭同時開啟的流量。
　　7．ESFR噴頭系統的適用條件：
　　7－1，ESFR噴頭系統適用于凈空高度不超過12.0m的倉儲庫房和高架庫房；
　　7—2，ESFR噴頭僅適用于濕式噴水滅火系統，不適用于于式系統和預作用系統；
　　7－3，保護場所室內溫度不應低于冰凍溫度和高于66℃；如室內溫度短時或長期高于38℃者，應選用中溫式噴頭（79℃或107℃溫度級噴頭），通常選用68℃或71℃溫度級噴頭。
　　7－4，按FM標準要求抑制型噴頭不得安裝在坡度大于9．5°的天棚下，天棚坡度大于9．5°，可在天棚下安裝一層合適坡度的天棚，再將噴頭布置在天棚下；如果夾層內有可燃物或夾層本身為可燃物，則應在夾層內增設噴頭（但未指明夾層內凈空高度的限值——筆者）。
　　7－5，保護區為鋼結構屋面同時抑制型噴頭的安裝符合上述要求時，不需要再對鋼屋面和鋼柱采用其他防火措施。
　　8、關于貨架的設置問題：
　　FM標準要求：以托盤貨物為主的堆貨方式中，貨堆間的垂直通透空間是抑制型噴頭能否成功滅火的主要關鍵因素，因此，無論建筑物或堆貨高度有多高都必須保持垂直通透空間（即縫隙），縫隙寬度不應小于75mm。
