摘要：1∶50000地形要素數據更新的生產工藝復雜,技術要求高,資料來源多,工作量巨大，本文介紹了1:5萬數據庫地形要素數據縮編通過GenTooL軟件實現地圖縮編的方法。
　　關鍵詞：1∶50000地形要素數據庫，縮編，更新，數據源
　　1引言
　　1∶50000地形要素數據是國家基礎地理信息數據和數字中國地理空間框架的重要組成部分,是應用領域最廣、使用頻率最高的基礎地理信息之一。為保持國家1∶50000基礎地理信息數據的現勢性,為經濟社會發展及人民群眾生活提供更為可靠和及時的保障,國家測繪局于2006年啟動和實施了國家1∶50000基礎地理信息數據庫更新工程,決定在“十一五”期間對全國范圍內1∶50000地形要素數據進行更新。
　　根據測區地理狀況、資料收集情況以及地形變化程度，可選擇采用地形圖數字化及更新、1：10000數據縮編更新、影像綜合判調更新三種更新方法。遼寧省1：50000地形數據縮編更新采用1：10000數據縮編更新方法。
　　2更新指導思想
　　1：50000地形要素更新是指在數字環境下，利用2000年以后的1：10000DLG數據，采用地圖縮編和數據整合處理等技術，獲取新的1：50000地形要素數據。同時結合原1：50000核心地形要素進行補充修改，并利用最新車載GPS道路數據、最新的高分辨率衛星影像數據及地名、勘界等專業資料對測區的主要水系、縣級以上等級行政區劃、行政村以上等級地名、鐵路、國道和省道等主要數據內容進行核查修改，以實現區域內1：50000地形要素數據全面更新。
　　3數學基礎
　　3.1平面坐標系：1980西安坐標系。
　　3.2高程基準：1985國家高程基準。
　　3.3地圖投影：分幅數據采用高斯—克呂格投影，6度分帶，測區處于21帶，中央經線為123°。坐標單位為米，坐標中不加帶號。
　　3.4分幅編號：按照GB/T13989-92《國家基本比例尺地形圖分幅和編號》執行。更新后的數據分幅為1980坐標系統標準分幅。
　　3.5數據格式：GEODATABASE數據結構。
　　4軟件環境
　　4.1矢量數據處理：ArcGIS9.2
　　4.2影像及柵格圖形處理：Erdas、Photoshop7.0
　　4.3縮編：武漢大學精圖Gentool軟件
　　4.4元數據采集：國家基礎地理信息中心提供的元數據采集軟件
　　4.5地名及生僻字錄入軟件：國家基礎地理信息中心提供的地名錄入軟件
　　4.6數據檢查：國家基礎地理信息中心提供的檢查軟件及自主開發的數據處理和檢查軟件
　　5技術路線
　　5.1數據源分析
　　此次1:50000縮編更新,采用了多種數據源,包括1:10000DLG、舊1:50000DRG、1：50000DOM、1：50000核心要素數據、民政勘界數據、車載GPS道路數據、全國鐵路路線名稱代碼、全國鐵路車站名稱代碼、全國國省道路線名稱代碼等。
　　5.2預處理
　　預處理包括數據格式轉換、坐標轉換、代碼對照、圖幅裁切和數據整理五個部分組成。
　　首先,對1：10000基礎數據進行分層重組，編寫精圖軟件的配置文件，即1：10000到1：50000的屬性碼、字段項對照表、1:10000圖可視化符號設置文件。然后將數據源轉換為ARCGIS的COVERAGE格式，導入Gentool軟件進行地形要素綜合取舍。
　　5.3地形要素縮編更新生產
　　按水系—居民地—道路—其他要素—植被的順序進行縮編，為滿足矢量要素的現勢性需求，要素縮編與更新同時進行。按照《國家1:50000數據庫更新工程1:50000地形要素數據規定》的取舍要求對地物進行分層綜合取舍;分層縮編完成后,對要素之間關系、層與層之間關系進行協調處理、矢量要素數據與影像之間關系進行協調處理，對屬性進行核對。
　　縮編完成后將縮編完成數據打印檢查，并在計算機上檢查屬性。合格后導出COVERAGE建空間拓撲關系，處理各面狀要素關系，把數據轉換為ARCGIS的GEODATABASE格式進行加投影信息，加控制點層，修改屬性字段，完成圖幅接邊等工作，并用國家基礎地理信息中心提供的檢查軟件及我局自主研發的程序進行檢查，經過兩級檢查及一級驗收后就可以作為成果歸檔入庫。

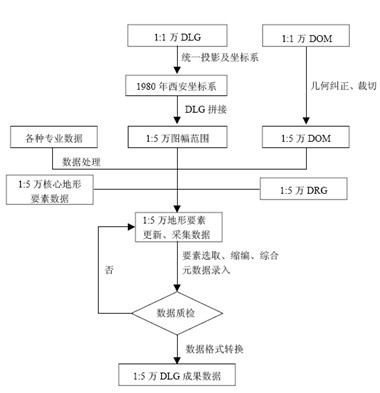

　　6生產流程

　　7生產過程中的幾個關鍵技術問題
　　7.1多數據源的轉換問題
　　本項目使用的各種數據資料具有不同的數據格式和數學基礎，為能在精圖縮編軟件中正常使用，影像數據均生成定位文件，矢量數據均轉換成高斯克呂格投影，6度分帶，COVARAGE格式。
　　7.2不同比例尺數據表達統一
　　10000DLG數據與1：50000數據的要素幾何表達方法不同的問題：兩種數據同類要素的幾何表達方法不同，如1：10000DLG數據中的涵洞為有向線表示的，而1：50000數據要求用定位點表示。精圖軟件可提供面轉點、面轉線、線轉點、線轉面等多種工具，大部分轉換工作可自動完成，但部分要素還需人工處理。
　　7.3不同比例尺數據素屬性統一
　　建立好屬性代碼對照表后，一一對應的1：10000要素可直接對應為1：50000要素，但由于兩者分類、分層方法不同，屬性對照存在一對多和多對一現象。一對多即一個1：10000要素屬性碼對應多個1：50000要素屬性碼，這些要素以人工方式判別其屬性。多對一即多個1：10000對應一個1：50000要素屬性碼，這些要素全部對應到相同的1：50000要素屬性。
　　7.4自動綜合問題
　　精圖軟件提供了點的自動選取、曲線化簡、多邊形毗鄰、合并等自動綜合工具。但由于地圖綜合的復雜性，軟件不能完全按制圖綜合原理進行綜合，需輔以人工編輯。如精圖軟件對等高線進行自動綜合時，不能很好地表示山脊、山頭、谷地、斜坡及鞍部的形態特征。產生谷地綜合從山坡上切割、鞍部表示不對稱不合理、山頂小山頭未表示、山頂小山頭合并表示等問題。作業時在自動綜合的基礎上，需進行人工編輯工作。
　　7.5面狀要素關系處理
　　精圖軟件對面要素進行毗鄰、咬合等操作后導出的數據空間拓撲關系不夠嚴謹，如共享邊咬合后，面狀物體雖咬合在一起，但共享邊上的結點數不一致，在后期拓撲檢查時易出錯，且植被與水系、居民地關系不好處理，為達到《數據規定》要求，要進一步處理好。
　　7.6屬性結構整理
　　精圖軟件不能改變1：50000綜合層的屬性結構，我院根據《數據規定》（第二版）要求，根據各種參考資料在ARCGIS中整理數據的屬性結構。如：結合1：50000境界面屬性給道路賦行政代碼屬性。根據1：10000境界區域賦行政村歸屬鄉鎮名稱等。
　　
　　參考文獻
　　
　　[1]國家測繪局——國家1∶50000數據庫更新工程《1∶50000地形要素數據規定》(第二版).
　　[2]曲平,孫影,王鐵軍.淺析1∶50000DLG生產與更新工藝流程.測繪與空間地理信息[J]2008,31(5).
