摘要：闡述了內蒙古赤峰市宋家房地區地層、巖性、構造、巖漿巖及礦化蝕變的特征，對本區鉬多金屬礦的含礦性進行了評價，在此基礎上提出本區東部和東北部的火山沉積巖及與之接觸的花崗斑巖為賦礦母巖，是進一步尋找鉬礦床的有利地段。同時亦應重視本區螢石礦的尋找工作。
　　關鍵詞：鉬多金屬礦，地質特征，找礦方向，內蒙古赤峰宋家房
　　1、地質特征
　　宋家房地區位于內蒙古自治區克什克騰旗西南部紅山鄉雙合旺村西側，距克旗直距50余km。大地構造位置屬內蒙中部地槽褶皺系溫都爾廟—翁牛特旗加里東褶皺帶之多倫復背斜中段北翼，[1]系一軸向北東并向北東傾伏的背斜軸部，中間為燕山晚期花崗巖體，兩翼為下二疊統大石寨組（圖1）。在成礦區劃上該區位于河盛源—托河鈾、鉬成礦帶南端的西北邊緣，該帶呈北東向沿天太永、河盛源、托河、紀家營子一帶展布，長約90km，寬20-30km。
　　1.1地層
　　區內分布的主要為一燕山晚期（γ53-1）花崗巖體，只在北部、東南部有少量的下二疊統大石寨組（P1d）地層出現。該套地層由流紋質凝灰巖、凝灰巖、流紋巖、安山巖和少量含鐵質石英粗面巖組成。
　　流紋質凝灰巖主要分布于南部，肉眼觀察灰黑色，凝灰結構，塊狀構造；鏡下觀察可見脈狀穿插結構，流動構造。其中的巖屑主要為粗安巖屑、硅質巖屑等，約含5%；晶屑主要是石英、條紋長石及更長石等，約20%。巖屑和晶屑均呈棱角狀分布，其余為隱晶質和少量不透明礦物。少量流紋質凝灰巖則可見更長石蝕變為絹云母、黑云母后析出鐵質變成綠泥石的現象。
　　凝灰巖主要分布于北部，灰色或灰綠色，凝灰結構、脈狀結構，塊狀構造。巖屑主要為長英質，近于隱晶質，多呈渾圓狀，表面具高嶺土化，約10%；晶屑主要為條紋長石，表面高嶺土化，有的棱角狀，有的渾圓狀，約15%；石英呈他形粒狀集合體，呈脈狀沿巖石的裂隙分布，約5%；基質為隱晶質，約70%。
　　流紋巖亦見于北部，淡粉色，斑狀結構，塊狀構造，流紋構造不發育。石英呈他形斑晶存在，條紋長石呈半自形到他形斑晶存在，表面具高嶺土化。斑晶含量在15%左右，以石英居多，另有少量黑云母和不透明礦物。基質為隱晶質，約80%。
　　含鐵質石英粗面巖僅見于東南部，肉眼所見黑褐色，塊狀構造。鏡下觀察為粗面巖結構，斑狀構造。其中的堿性長石多高嶺土化和絹云母化。
　　安山巖則只見于西北部，為深灰色，斑狀結構，塊狀構造。斑晶為角閃石和中長石，兩者約占10%。基質為更長石、黑云母和角閃石。
　　整體而言，該套地層主要為火山凝灰巖，南部層理發育，多流紋構造，地層傾向南東，傾角60-80°，而在北部除火山凝灰巖外還有流紋巖、安山巖發育，地層傾向北西，傾角略緩。
　　1.2構造
　　宋家房地區位于一軸向北東并向北東傾伏的背斜軸部，中部為燕山晚期花崗巖體所侵入，兩翼為下二疊統大石寨組。區內斷裂構造有兩種，一為東西向，一為北東向。東西向構造在區內表現為擠壓斷層和擠壓破碎帶，較大者為斷層F1。該斷層呈東西向橫貫本區，規模較大，沿東西向延伸至鄰區。沿斷裂帶為西拉木倫河支流銀釘扣河，帶寬約1km，為河谷階地與河漫灘沉積所覆蓋，這些沉積物主要是風積沙經再搬運沉積而成。在緊靠河北岸的巖石露頭處，構造特征極為明顯，可見明顯的擦痕、構造角礫巖以及糜棱巖。構造角礫巖中的角礫與圍巖成分一致，被擠壓成扁豆狀。斷面產狀170°∠36°。破碎帶巖石具硅化、絹云母化、綠泥化等蝕變現象。除F1外，其他的東西向構造均為小的擠壓破碎帶，沿這些擠壓破碎帶常有各種蝕變發育。自F1向北擠壓破碎帶逐漸減少，強度變弱。這一組構造與成礦關系密切，所發現的成礦蝕變幾乎均受此類構造控制。
　　北東向構造主要為張性斷裂，斷面直立，走向30-50°，以東部的斷層F2為代表。斷面無擠壓痕跡，兩側巖石完整，張性特征明顯。從切割關系判斷，該類張性斷裂晚于東西向構造而形成。斷層F3位于東南部，走向與F2相同，向北東延伸至被第四系覆蓋，向南西方向延至區外。在其破碎帶上，因出露有限，未能觀察到明顯的斷裂面，但構造角礫巖的張性特征甚為明顯。
　　綜上所述，區內主要有近東西向和北東向兩組構造，前者為壓性或壓扭性構造，控制著區內鉬多金屬成礦蝕變帶的分布，后者為張性構造，為成礦期后形成，對成礦蝕變起著切割改造的作用。
　　

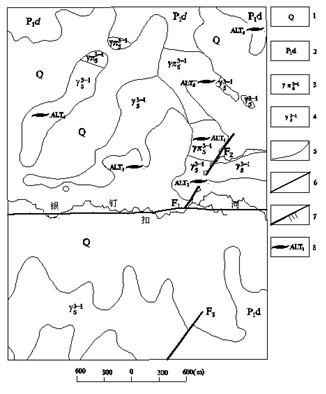

　　圖1宋家房地區地質略圖
　　Fig.1GeologicalsketchofInnerMongolianSongjiafangDistrict
　　1-第四系2-下二疊統大石寨組3-燕山晚期花崗巖4-燕山晚期花崗斑巖5-地質界線6-斷層7-漲性斷層8-蝕變帶及編號
　　
　　1.3巖漿巖
　　從較大的范圍上講，本地區構造復雜，巖漿活動頻繁，期次多，范圍廣，形式多樣。但表現在區內卻相對簡單，只有燕山晚期斑狀花崗巖和花崗斑巖（豆腐房巖體）。除南、北邊緣及東部少量下二疊統大石寨組火山沉積巖外，區內大部為該巖體所占據，系西面一較大巖體的東延部分。在區內該巖體被以銀釘扣河為標志的東西向斷裂F1分割為南、北兩部分。巖性上兩者相同，且有著相同的變化規律，即越靠近中部即F1斷裂，巖石的結晶程度越高，礦物顆粒越大，以晶粒粗大的黑云母花崗巖或斑狀花崗巖為主；向南、北兩側，則結晶程度變低，巖石晶粒變小。在北部及東北部與大石寨組接觸的地方則以花崗斑巖為主，其中的花崗巖漸變為細晶花崗巖。在北部靠近銀釘扣河即斷裂F1的地方，由于受斷裂影響，具有較明顯的動力變質現象，常見有構造角礫巖和糜棱巖。
　　其中的花崗斑巖為灰白色，具肉紅色調，塊狀構造。鏡下觀察為斑狀結構，粒狀鑲嵌結構。其中的斑晶1-5mm,為石英和條紋長石，多呈半自形晶體存在。基質成分與斑晶相同，唯晶粒較小且為他形，并有少量的高嶺土化和絹云母化。黑云母呈片狀，沿解理有鐵質析出，顏色變淺。
　　構造破碎帶內的糜棱巖為灰白至肉紅色，角礫狀結構，塊狀構造。其中的石英和長石呈碎斑狀，鏡下見波狀消光，定向排列，部分石英呈脈狀，沿裂隙充填。
　　除上述花崗巖體之外，在大石寨組中常見有幾厘米至幾十厘米不等的細晶花崗巖脈侵入其中，肉眼所見為肉紅色，主要為石英和鉀長石，暗色礦物少見。
　　2、蝕變作用及其分布特征
　　2.1主要蝕變帶及其特征
　　（1）蝕變帶ALT1：賦存于花崗斑巖體內，走向近東西，傾向南，傾角陡，約80°，寬度變化較大，10～100cm不等，延長約30m。主要有硅化、云英巖化和綠泥石化。石英脈白色，不連續團塊狀，脈體破碎，呈斷續的小透鏡體存在，夾斷層泥。圍巖為花崗斑巖，含有較多的石英斑晶，在與圍巖接觸的地方，含有較多的絹云母和白云母而成為云英巖。
　　蝕變帶中的石英脈有黑色、乳白色兩種。黑色者半透明，解理發育；乳白色者致密塊狀，有圍巖成分充填并見綠泥石化。在與石英脈接觸的圍巖中常見1-5mm寬的石英細脈，可見明顯的赤鐵礦化和角閃石化現象。
　　（2）蝕變帶ALT2：位于斷層F2西側，僅靠銀釘扣河北岸，走向260°，傾向南，傾角35°，被F2切斷，自F2向西延伸約20m，寬2-5m。此帶硅化明顯，石英脈呈黑色團塊狀，時斷時續，帶內的角礫中具石英細脈，細脈1-3mm，可見綠泥石化、云英巖化，并見有赤鐵礦化，偶見鏡鐵礦。
　　（3）蝕變帶ALT3：走向260°，近直立，地表所見長32m，寬2-3m。硅化明顯，為次生石英巖，灰黑色，致密塊狀，連續分布。伴有強烈的云英巖化，以絹云母、金云母為主，石英次之，淺綠色，通常位于次生石英巖的外側。局部見有角閃石化。
　　（4）蝕變帶ALT4：走向255°，長約20m，寬0.3m，只見硅化，石英乳白色，塊狀。
　　（5）蝕變帶ALT5：此為一寬5m的構造破碎帶，走向280°，傾向北東，近直立。圍巖系灰白色花崗斑巖，除硅化外，還有明顯的螢石化。帶內可見數條寬10-15cm的螢石細脈。螢石呈紫色，有的淺綠色，常呈小晶簇出現，單個晶體1-5mm，晶形完好。該帶向東西向延伸20m未見尖滅，兩端為第四系覆蓋。。此外，沿裂隙還有明顯的綠泥石化現象。
　　（6）蝕變帶ALT6：位于東北角的大石寨（P1d）組凝灰巖內，近東西向延伸，長約30m。此帶的主要特征是硅化、螢石化和赤鐵礦化。螢石紫色，脈狀分布，偶見晶洞。赤鐵礦褐灰色，呈鱗片狀集合體。
　　2.2蝕變作用的空間分布
　　從上述蝕變帶特征可以看出，區內主要的蝕變作用有云英巖化、硅化、綠泥石化、赤鐵礦化、角閃石化和螢石化。
　　云英巖化主要見于靠近F1的花崗巖和花崗斑巖內，顏色從淺灰色、灰色到灰黃、黃綠色，中粗粒結構，粒徑1-5mm,通常為鱗片變晶結構。主要礦物成分為石英和白云母，有時可見交代殘余長石類礦物。
　　硅化是本區比較普遍的蝕變現象，通常有兩種形式。一種為石英化，以石英脈產出，同時伴有角閃石化、黑云母化和赤鐵礦化等其他蝕變現象。另一種為次生石英巖化，形成致密塊狀的次生石英巖。
　　綠泥石化在區內比較普遍，但強度不大，多與其他蝕變共生。角閃石化主要發育在石英脈的外側，晶體發育較好，常呈集合體出現。
　　螢石化出現在該區北部，與硅化伴生，但硅化較弱。螢石紫色或淺綠色，晶體發育較小，沿構造破碎帶呈細脈狀出現，脈寬不足10cm，晶粒一般1-5mm，晶形較好。
　　赤鐵礦化主要發育在東北部大石寨組（P1d）有石英脈發育的破碎帶中，分布在石英脈的外側。赤鐵礦灰褐色至黑色，呈塊狀或鱗片狀集合體。偶見鏡鐵礦或磁鐵礦，顯弱磁性，亮灰色。
　　值得說明的是本區既沒有見到通常與鉛鋅礦化伴生的硫化物礦物如黃鐵礦、黃銅礦等，也未見鉛鋅礦化出現。
　　3.含礦特征及找礦方向
　　為查清上述礦化蝕變帶的含礦情況，對這些蝕變帶進行了系統采樣、化學分析，代表性樣品的分析結果見表1。

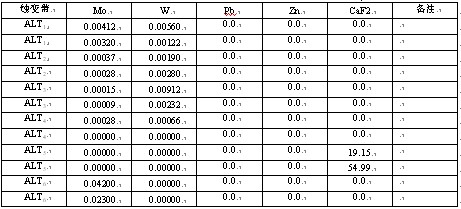

　　表1宋家房地區蝕變帶含礦性一覽表(%)

　　根據上表結果，并結合對鄰區的調查，初步得出如下結論：
　　（1）區內蝕變帶受東西向構造控制，所發現的礦化蝕變帶均呈近東西向延伸。
　　（2）有意義的鉬礦化分布于本區北部和東北部巖體與圍巖接觸帶上的花崗斑巖及凝灰質火山巖中。ALT6及其附近地區應予重點關注。
　　（3）本區除鉬礦床之外，在北部地區還有可能發現有意義的螢石礦床。
　　參考文獻：
　　[1]內蒙古自治區地質礦產局編.內蒙古自治區區域地質志[M].北京：地質出版社，1991.
