4號礦體：位于礦區(qū)北西部，呈層狀、似層狀賦存于當(dāng)沖組層位中，礦體走向長1070m，厚1.00～4.50m�？傮w走向北東，傾角25～60°，上陡下緩。礦石質(zhì)量沿礦體走向由南西～北東錳品位具逐步降低的趨勢。
　　5號礦體：位于礦區(qū)北西部，呈層狀、似層狀賦存于當(dāng)沖組中上部。礦體走向長1500m，厚1.00～2.00m，總體走向北東～北東東，傾角17～38°。在礦石品位沿礦體走向由西～東逐漸降低。
　　6號礦體：位于礦區(qū)中北部，礦體呈似層狀賦存于當(dāng)沖組層間斷裂破碎帶（F2）內(nèi)，走向長1165m，厚0.6～2.20m。走向北東東～近東西向，傾角35～65°，上陡下緩；沿礦體走向錳品位變化特征為西低東高。
　　7號礦體：位于礦區(qū)北部，礦體呈層狀、似層狀賦存于當(dāng)沖組下部層間構(gòu)造破碎帶（F3）中，走向長745m，厚1.20～1.70m。走向北東傾角31～41°，北東緩南西陡。在礦石錳含量變化上沿走向表現(xiàn)為北東低南西高。
　　8號礦體：位于礦區(qū)北部，礦體呈層狀賦存于當(dāng)沖組層位中部，走向長788m，厚1.40～2.00m�？傮w走向北東，傾角32～38°。在礦石錳品位沿走向明顯表現(xiàn)為東高西低的特點。
　　9號礦體：位于礦區(qū)北部，礦體呈似層狀賦存于當(dāng)沖組走向斷裂～層間斷裂破碎帶（F5）中。走向長2100m，厚1.25～4.60m。走向北東，傾角50～66°，南西陡、北東緩。沿礦體走向礦石品位變化不明顯。
　　10號礦體：位于礦區(qū)北部，礦體呈似層狀賦存于當(dāng)沖組一走向斷裂破碎帶（F4）中，走向長1480m，厚1.20～4.30m。礦體產(chǎn)狀變化較大，走向北東～北東東，北東段傾角48～52°，中段傾角近直立，南西段傾角52°。沿礦體走向錳品位變化呈現(xiàn)由高～低～高的特點。
　　坡積礦：區(qū)內(nèi)坡積型氧化錳礦體6個，集中分布于礦區(qū)西～北西部當(dāng)沖組層位區(qū)。礦體呈層狀、似層狀賦存于緩山坡～山坡腳處和平緩山包頂之坡積黃土層中下部，由塊狀錳礦石和部分砂粒狀錳礦石間雜黃色粘土、含砂質(zhì)粘土組成；錳礦塊多呈次棱角狀～次圓狀，直徑多為0.5～3.0㎝，礦石分布較均勻，礦體界線清晰。礦體直接底板為坡積土層，底部基巖為當(dāng)沖組含錳硅、泥質(zhì)巖或過渡為氧化錳礦體。
　　3.2礦體地球化學(xué)特征

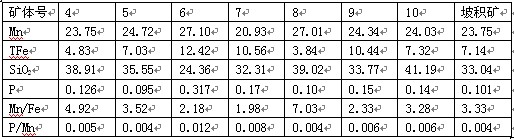

　　表1礦體及坡積礦的相關(guān)參數(shù)統(tǒng)計表

　　3.3礦石類型
　　礦石結(jié)構(gòu)構(gòu)造：錳礦石呈深灰、鋼灰～灰黑色，隱晶質(zhì)結(jié)構(gòu)為主，少數(shù)為細(xì)晶結(jié)構(gòu)和膠狀結(jié)構(gòu)；礦石構(gòu)造以塊狀為主,次為花斑狀、角礫狀，少數(shù)為多孔狀、土狀、粉末狀、葡萄狀、皮殼狀、豆?fàn)詈顽娙闋顦?gòu)造。
　　礦石礦物組成：礦石礦物以軟錳礦、硬錳礦為主，次為褐鐵礦（原生含錳礦層中錳礦物主要為菱錳礦、錳白云石、錳方解石等含錳碳酸鹽）。脈石礦物成分：主要為隱晶質(zhì)玉髓、石英等硅質(zhì)礦物，少量粘土礦物。
　　礦石化學(xué)成分：據(jù)電子探針和化學(xué)分析結(jié)果，錳礦石化學(xué)成分主要為MnO2、MnO、Fe2O3、FeO、SiO2、Ai2O3、CaO、MgO、Cr2O3等，以上9種組分占礦石總成分的97%以上。
　　礦石組分相關(guān)性變化表現(xiàn)為TFe、SiO2含量與Mn品位呈明顯的負(fù)相關(guān)，隨著礦石中Mn品位的遞增，TFe與SiO2含量呈現(xiàn)逐步下降的變化趨勢，而P含量則表現(xiàn)為先降后升的變化特點。
　　4礦床成因探討
　　4.1礦物質(zhì)來源
　　賦礦地層下二疊統(tǒng)當(dāng)沖組是本區(qū)的主要含錳層位，其地層含錳豐度值是地殼同巖性豐度值的8～10倍，部分巖性段甚至達(dá)66倍，是形成錳礦床的主要物質(zhì)來源。此外，當(dāng)沖組下伏層位棲霞組上部含錳硅質(zhì)灰?guī)r，含錳平均值是地殼同巖性豐度值的7倍，是礦床形成的另一錳礦物質(zhì)來源。
　　4.2控礦因素
　　錳礦床明顯受控于當(dāng)沖組含錳層位以及發(fā)育于當(dāng)沖組層位中的層間斷裂構(gòu)造破碎帶或走向斷裂構(gòu)造。坡積型錳礦亦主要分布于當(dāng)沖組層位分布區(qū)。當(dāng)沖組與錳礦化關(guān)系密切，是礦床形成物質(zhì)基礎(chǔ)——礦源層；而發(fā)育于當(dāng)沖組中的各種斷裂構(gòu)造破碎帶則為礦質(zhì)沉積場所和賦存空間。總的來說，地層和構(gòu)造條件為錳礦床形成的主要控制因素。
　　4.3成礦機理研究
　　區(qū)內(nèi)錳礦床主要以淋積成礦作用形成，部分以殘積成礦作用形成。礦床成因類型主要為淋積型，次為錳帽型。主要成礦機理為:當(dāng)沖組含錳巖石在表生化學(xué)風(fēng)化淋濾作用下，巖石中錳元素被水溶解并遷移到附近層間斷裂破碎帶等構(gòu)造場所沉淀富集形成淋積型錳礦體。其次為當(dāng)沖組中的高含錳夾層，在表生氧化作用下，巖石中Ca、Mg、Si等性質(zhì)相對較活潑的元素被水溶解流失，而錳元素則被氧化形成難溶的高價氧化物殘留于原地發(fā)生相對富集而形成錳帽型礦體。
　　
　　參考文獻
　　[1]姚敬劬,蘇長國.湘中湘南古構(gòu)造成錳盆地及錳礦找礦[M].北京:冶金工業(yè)出版社,1998.
　　[2]武金陽.湘南長村優(yōu)質(zhì)錳礦成礦特征及找礦方向[J].地質(zhì)找礦論叢，2005,20（z1）：114-118.

 2/2   首頁 上一頁 1 2
