摘要：惠州抽水蓄能電站下水庫大壩蓄水到197m高程（正常蓄水位▽231.0m），壩基排水孔有水滲出，個別孔出水量較大，滲壓計和測壓管監測數據偏高。檢查孔巖芯部分呈砂狀，對此補充帷幕灌漿，灌漿過程中出現吸水不吸漿情況，加密、增排、高壓灌漿等措施不明顯情況下，對該部位補充化學灌漿。
　　關鍵詞：抽水蓄能；斷層；灌漿；
　　Abstract:HuizhouPumpedStoragePowerStationDamwaterto197melevation(normalwaterlevel▽231.0m),f136faultriverbedwherethereiswaterseepingdamfoundationdrainageholes,individuallargeholeoutofwater,seepagepressuregaugeandpiezometermonitoringofdataonthehighside.Check-holecorepartofthesandwaslike,thissupplementcurtaingrouting,grouting,andoccurredduringtheslurryofwater-absorbentnon-smoking,encryption,byrow,high-pressuregroutingandothermeasuresisnotobviouscases,addedtothesiteofchemicalgrouting.
　　Keywords:Pumpedstorage;fault;grouting
　　0引言
　　惠州抽水蓄能電站位于珠江三角洲東北面的惠州市博羅縣城郊，下水庫設計死水位▽205.0m,正常蓄水位▽231.0m,下庫壩由一座主壩和一座副壩組成，主壩為碾壓砼重力壩，設計壩頂高程236.17m，壩頂長度450m，最大壩高55.17m，呈南西～北東向布置，與河流夾角約50°；下游側與河流近于垂直，兩岸為重力壩段，河床為溢流壩段。副壩為粘土心墻堆石壩，壩頂高程237.36m，壩頂長度220m，最大壩高27.86m。
　　1地質概況
　　壩址區主要為燕山四期中細粒花崗巖（γ53（1）），局部為混合巖或煌斑巖脈。左岸全風化厚4～12.6m，右岸較薄；兩岸強風化厚2.4m～4.4m；河床和右岸局部缺失；弱風化較厚，除左右壩頭部位埋深稍深外，兩岸其它部位普遍較淺，河床部位裸露，但巖脈、斷層較多，裂隙發育，發育少量緩傾角結構面，存在風化深槽，巖體呈次塊狀，局部呈鑲嵌碎裂結構，以Ⅱ～Ⅲ類壩基為主，局部Ⅳ類壩基，右岸弱風化埋藏較淺，發育幾條順坡向(傾向河床)斷層、巖脈，裂隙較發育，大部分巖體較完整，局部完整性差，Ⅱ類壩基為主，靠近河床和斷層部位為Ⅲ～Ⅳ類壩基，

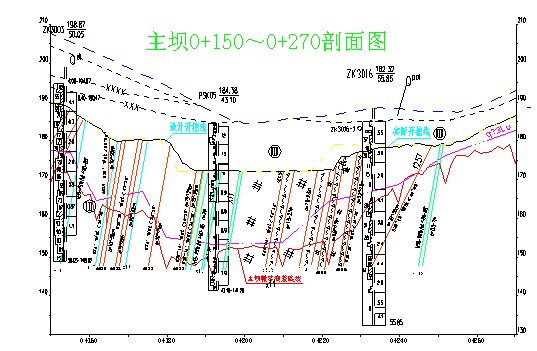

　　從主壩壩基開挖情況來看，影響比較大的斷層分別為f254、f136、f255、f256、f257、f217、f140、f260。其中f136斷層出露于河床，為順河斷層，產狀N30～60W°E/NE∠80～85°，寬度3-5m，有兩條主裂面構成，斷層帶為強-弱風化狀的構造角礫巖、糜棱巖，輕度硅化，膠結較差，主裂面有近水平擦痕，下界面順煌斑巖脈(X11)發育，兩側影響帶較寬，呈裂隙密集帶展布，斷層帶有滲水，開挖時在壩基靠下游挖了一幾米深坑，積滿水。本斷層為主壩最主要的斷層，f255：分布于河床，N40～50°W/NE∠80～88°，由兩條平行破碎帶組成,寬度分別為b=0.6～1.2m、0.8～1.5m，斷層帶為弱風化碎裂巖、硅化角礫巖組成，有硅化現象，膠結較好。f256：分布于河床，N30～40°W/NE∠75～85°，在上游齒槽為一破碎帶，往下游分成3條平行的破碎帶，寬度分別為b=0.5～0.6m，斷層帶為弱風化碎裂巖、硅化角礫巖組成，有硅化現象，膠結較好。F136、f255、f256斷層出露河床位置見圖1-1。
　　
　　
　　在弱風化帶進行124段鉆孔壓水試驗，透水率為0.34～9.7Lu，平均值3.4Lu，大值平均值為5.79Lu，屬弱透水性，按鉆孔壓水試驗規程的計算公式近似換算滲透系數為K=7.5×10-5cm/s，作為弱風化帶巖體的滲透系數代表值。在巖脈、斷層破碎帶共進行19段鉆孔壓水試驗，巖石透水率為1.5～13Lu，平均值6.31Lu，屬弱透水性，局部中等透水性。鉆孔壓水試驗成果見表2-1。
　　表2-1下水庫弱風化帶鉆孔壓水試驗成果匯總表


　　3初次處理措施
　　大壩整體做了固結灌漿和帷幕灌漿，固結灌漿孔深5m～6m，孔距3m，靠近壩上游設兩排孔，靠近下游處設三排孔，排距均為3m；帷幕灌漿根據壩高及地質情況，下水庫主壩布置兩排帷幕灌漿，排距為1.5m,上游主帷幕布置在壩縱0＋4.75m樁號，孔距1.5m，下游輔助帷幕布置在壩縱0＋6.25m樁號，孔距1.5m。帷幕深度至3Lu線以下5m，主壩帷幕灌漿向左岸岸坡延伸25m，與副壩灌漿連接，形成完整的防滲體系。
　　另外針對下庫主壩開挖揭露的地質情況，集合前期PSK05、ZK3016鉆孔巖芯情況來看，巖體破碎帶深入地表以下40~50m，完全清除掉量太大，進行了如下的處理方案：
　　首先對下庫主壩樁號0+179~0+220斷層發育，巖石破碎，透水性強部位進行了槽挖并回填砼處理。槽挖深度約6m，挖至高程175.5m。槽底布設φ18@200縱橫鋼筋網。在0+199樁號設一伸縮橫縫，與該處壩基砼伸縮縫結合。其次對河床0+220～0+256段，原設計壩基面高程182.5m，因實際河床原地面高程為181～182.5ｍ，故建基面下挖1.5m至181.0m高程。由于河床受f255、f256、f257及巖脈X11、X118等影響，裂隙很發育，巖體破碎，呈碎裂鑲嵌結構，屬ＡⅢ2類巖體，故對上游齒槽進行加深、全壩段進行基固結灌漿處理。
　　4二次處理措施
　　下庫壩下水庫于2007年10月23日下閘蓄水，2007年11月15日庫前蓄水位為197m高程，壩基排水孔有水滲出，個別孔出水量較大，滲壓計和測壓管監測數據偏高。在下庫壩布設檢查孔，從檢查孔的巖芯來看，0+168～0+231.5區域內鉆孔深入基巖后還出現全風化，巖芯呈砂狀。現階段水位離正常蓄水位231m高程還比較遠，為保證蓄水能正常進行。對樁號0+160～0+265范圍和0+131.5～0+137.5和0+279～0+285壩基范圍內加強帷幕灌漿，對構造發育部位及灌漿異常部位進行補充加密處理，0+160～0+265樁號范圍新增一排帷幕灌漿孔，灌漿壓力在2.5Mpa～4Mpa，其中心線布置在原有的第一排帷幕灌漿孔下游0.5m，中心線樁號為壩縱0＋5.25m，孔距1.5m，入基巖50m，保證穿過f136斷層。
　　從灌漿的過程來看，出現局部灌前簡易壓水透水率較小而耗灰量較大或透水性較大而耗灰量較小的反常情況，分析原因主要有兩點：1做簡易壓水的壓力為1Mpa，而灌漿壓力都在2.5～4Mpa，這樣就有不少的灌漿段在壓水試驗時透水率很小（甚至q=0Lu），而灌漿時由于有的裂隙被擴張，耗灰量比較大；2巖體風化程度比較深，為全風化帶，壓水試驗時透水率較大，而灌漿時注入漿液很少，且有局部的吸水不吸漿現象。
　　樁號0+179～0+221范圍帷幕灌漿過程中較多出現吸水不吸漿、塌孔、返砂現象，且灌后壓水檢查不合格的主要集中在此范圍，監測成果也顯示該段壩基揚壓力偏大。對此做了普通水泥漿液和超細水泥漿液灌漿效果對比，從同一灌漿孔中透水率相近的情況下，普通水泥與特細水泥的注入量差異不大。灌漿結束后，分析灌漿成果發現，在提高灌漿壓力、加排、加密、加深等措施后，仍然存在透水率偏大單耗偏小，涌水空段不吸獎或吸漿量很小等現象。出現透水率偏大單耗偏小的主要原因是微細裂隙用普通水泥和特細水泥漿得不到有效灌注。配合觀后壓水檢查，不合格壩基主要集中在0+179～0+221段。
　　下水庫蓄水后，在增加帷幕孔施工前庫區水位為▽192m，排水孔排水總量為54L/min。目前大壩蓄水位▽213.7m,排水孔排水總量為6L/min考慮到排水孔在帷幕施工過程中受水泥漿液堵塞，暫未進行掃孔，因此該數據不能真實反映壩基滲水量。
　　通過分析灌漿資料和對比加強帷幕灌漿前后的檢測成果，對0+179~0+221范圍帷幕進行化學灌漿補強，其中心線布置在原有的第一排帷幕灌漿孔下游0.5m，孔距3m，入巖孔深20m，橫河向偏右岸傾斜角15°。采用純壓式的灌漿工藝，每孔分2段。每段段長10m，帷幕灌漿壓力1.5Mpa。
　　5結束語
　　由于f136斷層風化程度比較深，影響帶范圍廣，在初始的帷幕灌漿達不到效果，后期補充的帷幕灌漿經過加密，增壓和加深，且利用了特細的水泥漿都沒得到有效地關注，斷層部位出現吸水不吸漿的情況，最終采取化學灌漿才取得效果。在以后的工程實例中，遇到這種風化程度深，灌漿吸水不吸漿的情況，在水泥灌漿得不到效果，不能保證滲漏量符合要求的話，可直接采取化學灌漿的方式。
　　參考文獻：
　　[1]廖建強、袁鷹、吳國榮等惠州抽水蓄能電站工程下水庫蓄水安全鑒定設計自檢報告【R】廣東省水利電力勘測設計研究院出版66-69
　　[2]GB50287-99水利水電工程地質勘察規范68-69
