摘要：深攪樁作為土壩防滲加固的新技術,是處理滲漏和滲透變形的有效途徑，昭陽區省耕塘小(一)型水庫防滲加固采用深攪樁,獲得成功應用。深攪樁在土壩防滲方面應用在昭通為首次,主要對省耕塘水庫防滲加固的設計、施工及檢測方法進行定量和定性介紹,樁體芯樣抗滲大于S6,抗壓強度大于等于0.5MPa,防滲加固效果顯著。
　　關鍵詞:省耕塘水庫,深攪樁,防滲加固,應用
　　1工程概況
　　省耕塘水庫位于昭魯河右岸一級支流禿尾河的上游支流東門小河上，屬金沙江水系。水庫距昭通市中心2km。水庫始建于1956年11月，于1964年竣工。水庫徑流面積9.65km2，水庫總庫容152萬m3，設計灌溉面積5600畝。
　　我院于2008年7月完成該大壩工程的除險加固設計工作。2008年11月由云南中航建設有限公司中標進行大壩壩坡整治及水泥土深攪樁防滲墻的施工，2009年5月完工開始蓄水，效果良好，未見滲漏現象。
　　大壩壩型為均質土壩，50年代施工時，壩基和岸坡的處理均采用人工挖運，河床壩基清基深度普遍為1.5～2.0m，壩基坐落于第四系沖洪積砂礫石層上，均未設置截水槽等防滲設施壩體土料以粉粒、粘粒及礫石為主，級配差，施工質量管理較差，在施工過程中，對上下土層的結合面未作任何處理，致使碾壓后的壩體出現分層現象，造成層間水平滲漏。壩體壓實度低，結構松散，屬中等透水層，水庫大壩經鑒定為三類壩。
　　2工程設計及施工參數確定
　　除險加固設計：大壩壩頂高程1940.6m，壩頂寬5.0m，壩頂長440.0m，壩高12m，最大壩底寬57.98m,壩頂面以2％坡比向下游傾斜，以便排水。在壩頂上游側設1.25m高的C25鋼筋砼防浪墻，高出壩面1.0m，下游側設0.5m高路沿石，壩頂路面鋪25cm厚C20素砼路面。上下游壩坡分別為1∶3.0、1∶2.25，上游壩面采用10cm厚預制混凝土塊護坡，下面用30cm厚碎石和粗砂作反濾層。下游壩坡在排水棱體以上采用草皮護坡，棱體上用干砌石護坡。排水棱體高3m，外坡1∶2.0、內坡1∶1，頂寬2m，底寬6.0m。
　　大壩防滲采用深攪樁水泥土防滲墻。水泥土防滲墻沿壩軸線布置，深攪機械采用三頭SJZ-3深攪機，一次成墻1.2m，水泥土防滲墻最小厚度0.3m，軸線長496.0m，最大孔深16.0m，面積為5866m2。滲透系數小于等于1×10-6cm/s，允許比降大于等于50，水泥土抗壓強度大于等于1MPa。水泥土防滲墻的底界伸入微透水層。壩體工程總投資329.86萬元。
　　防滲邊界及底界根據水文地質及工程地質條件確定。兩壩肩為微透水層，不存在繞壩滲漏；河床壩基沖洪積層屬中等透水層，厚0.6～3.0m；壩土為粉質粘土，結構稍至中密，中等透水。故防滲體只在壩體和深入壩基2.0～4.0m范圍內設置，即可滿足防滲要求。
　　優點：a.墻體防滲效果好，使用年限較長；
　　b.投資省；
　　缺點：a.施工機械要求較高，需要較寬的施工場地；
　　b.施工深度不能超過25m。
　　該方案施工難度小、可操作性強、防滲效果可靠、工程投資較省。
　　壩體及壩基經過深攪樁水泥土防滲墻防滲處理后，滲流計算按心墻壩計算，采用PC-1500中K-2計算。
　　壩體滲透系數k=1×10-3cm/s,水泥土防滲墻滲透系數k=5×10-6cm/s。心墻厚0.3m計算得浸潤與心墻上游面交點Z坐標為6.686m，與心墻下游面交點Z坐標為1.953m，出逸點Z坐標為0.153m。
　　通過計算得單寬流量為：0.007cm2/s，以壩軸線長估算滲流量為：Q=ql=0.308L/s=26.6m3/d。
　　滲流穩定分析：粘土的允許滲透坡降為5～7，而大壩上下游水頭差只有7m，壩底寬49.30m，故J=H/L=0.14＜[Jc],所以浸潤線出逸點不會出現滲透破壞。
　　3質量檢查
　　質量檢測項目：按原材料、防滲深攪樁水泥土、水泥土芯樣等分別進行試驗。
　　原材料水泥：大壩防滲深攪樁所用水泥為昊龍牌PC32.5水泥，對所用水泥按《通用硅酸鹽水泥》(GB175-2007)標準檢驗，共抽取了3組水泥，其成果見下表。
　　水泥試驗綜合成果統計表
　　從上表可知，水泥的細度、凝結時間、安定性、抗折強度、抗壓強度等所檢各項指標均滿足《通用硅酸鹽水泥》（GB175-2007）的要求。省耕塘水庫除險加固深攪水泥土防滲墻工程所用水泥所檢項目均為合格。

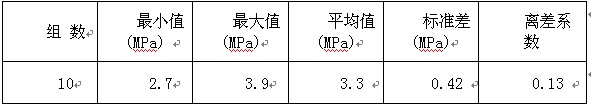

　　水泥土：大壩防滲深攪樁設計水泥摻量為15%，共抽檢水泥土抗壓強度10組，水泥土芯樣抗壓強度5組，其綜合成果見下表。
　　水泥土芯樣試驗綜合成果統計表
　　　　水泥土芯樣試驗綜合成果統計表

　　按《水下深層水泥攪拌法加固軟土地基技術規程》（JTJ/T259—2004）的規定，水泥土抗壓強度滿足設計要求。
　　4結語
　　深層攪拌樁防滲墻可以在粉土、粉質砂土、粉細砂、中粗砂等構成的水庫壩基除險加固工程基礎防滲中廣泛應用,其滲透系數可達到10-6cm/s左右,抗壓強度大于0.5MPa,滲透比降大于100,完全能滿足設計要求。深層攪拌樁連續墻在省耕塘水庫除險加固整治中的應用在為同類水庫土石壩的防滲加固探索出了可貴的經驗,工程實踐證明:深層攪拌樁墻體連續、造價低、工效高、成墻質量好,在平原區水庫除險加固工程中具有廣泛的推廣價值。
　　
　　參考文獻
　　[1]林環興,黃先廉,等.深層攪拌樁在梅州北堤堤防工程中的應用[J].中國農村水利水電,2000,(9):24-25.
　　[2]張景林,石愛廷,王文杰.松花江范家村段堤防基礎防滲工程施工[J].東北水利水電,2001,(11):16-17.
　　[3]劉道華.九江城防堤深層攪拌樁施工[J].葛洲壩集團科技.2002,(增):45-48.
