摘要：針對九龍涌流域排污口眾多，且現場情況復雜的狀況，設置溢流拍門、導流明渠、河道內埋管等多種截污措施相結合確保本工程范圍的污水能夠有效收集。
　　關鍵詞：截污措施，導流明渠，河道內埋管，邊溝截流沉砂井
　　
　　1. 工程概況
　　通過實施九龍涌截污管道工程及相關的收水措施能夠保證石井街九龍涌工程范圍的污水能夠有效收集，較好的改善附近河涌兩側的水體生態環境。
　　九龍涌涌邊有密集的村屋，村中也無單獨排污系統，多數排污口均直接沿邊渠或直接排往涌內，近期難以將排水系統改造成雨污分流制，因此九龍涌流域仍保留合流制系統，雨、污水通過合流渠或直排入九龍涌水體。且工程的實施對于收集該河涌兩側的現狀及規劃污水有著十分重要的作用，同時也能為九龍涌古村居民創造良好的生活環境
　　
　　2. 設計思路
　　①盡量從各個污染源處收集污水，采用埋管方式，減輕污水對九龍涌的污染，收集全流域的污水并轉輸大大坦沙污水處理廠。
　　②九龍涌流域地處建筑物較多的村落，兩邊的建筑緊靠堤岸而建，若按規劃斷面改造，則需征地和拆遷，工程費用高，實施難度大，故設計采用近、遠期相結合的截污方式，近期采用涌邊掛管等臨時截污方式，避免房屋的拆遷，在有條件的路段采用永久埋管的方式。
　　③采用多種截污形式，合理設置拍門溢流，導流明渠、邊溝截流沉砂井及涌底埋管等多種方式相結合有效的收集污水。
　　3. 截污措施的運用
　　3.1溢流井與拍門井
　　由于九龍涌兩側房屋眾多，兩岸有較多排污口有些是是民房直排涌內，有些是一巷一明渠出水口集中排至河涌，針對不同的雨污合流情況，采用以下兩種不同的截流方式：
　　當匯水面積較大，雨污合流管道管徑較大時，擬在雨污合流管接入主管前設置截污井，根據收水范圍內的污水量，設一口徑較小的污水截留管，保留大管徑的出水口作為溢流口，以控制通過局部合流管進入污水輸送干管的雨水量（見圖1）。
　　當雨污合流管道口徑較小時，由于匯入污水輸送管的雨水量較少，可將截污井直接設在接入截污管處（見圖2）。
　　在本工程中對于DN500和更大管徑的合流管，采用圖1的截流方式，在雨污合流管接入主管前設置截污井；對于DN400的合流管，采用圖2的截流方式，將截污井直接設在接入截污管處；對于不大于DN300的合流管，直接將該管接入鋪設的截污管。
　　圖1大直徑合流管截污形式圖2小直徑合流管截污形式
　　3.2導流明渠

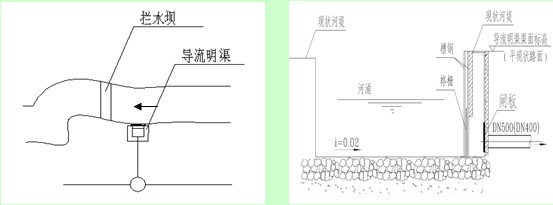

　　現狀排水明渠匯集了道路兩側村莊、工廠、飲食業等排出的污水，本工程在九龍支涌西南側廣州大學附屬實驗學校北側一寬約5米的排水明渠設置一導流明渠，由于在此明渠的上游均為蓋板暗渠,暗渠兩側房屋密集，路上段難以敷設管道，故可在明渠段設置收水措施收集上游暗渠段的污水，如圖（3）所示在攔水壩的上游設置導流明渠，實施污水的收集。
　　
　　
　　圖3導流明渠收水形式
　　
　　導流明渠的收水方式通常運用在近期難以改造成分流制排水，但對污水及初雨也可起到較好的收集的一種截污形式。
　　3.3河道內埋管截污形式
　　本工程中九龍涌主涌河堤已建成，且局部段建筑臨涌而建，路上基本沒有敷設管道的條件，對于此種情況，設計采用河道內埋管的截污形式進行污水收集。如圖（4）所示。
　　
　　圖4河道內埋管平面圖
　　此種截污方式常用于河涌邊的截污，因為管道敷設在河道內，如此，必定會對河涌斷面有一定影響，另在河道轉彎位或每隔一定的距離需設置檢修井，方便對管道的檢修，故如需設置此種截污方式，需經過水利部門的審批方可。此外，管道敷設在河道內需要充分考慮水流沖刷對管道的影響，通常需要對管道下的淤泥層進行拋石換填，截污管道用C20混凝土包管的處理方式。
　　3.4邊溝截留沉砂井

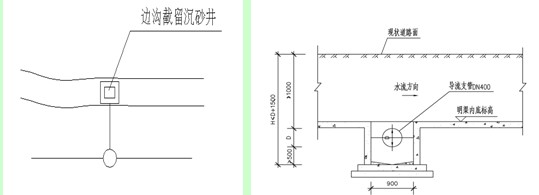

　　本設計中還采用了邊溝截流沉砂井（見圖4），此法主要針對道路兩邊的小排水邊溝（寬度一般小于1米）所設置的，主要防止旱流污水污染水體。
　　
　　圖4邊溝式收水口形式
　　3.5河涌掛管
　　本工程有兩條截污管在初設階段擬采用河涌掛管截污的方式，但在報水利部門時否決此案。綜究，由于河涌掛管雖然是不受沿河岸設埋地管要拆遷、工程投資大等問題影響，但建成后會影響河道兩岸的景觀；基于此種截污方式負面影響較多，本工程不再采用此種截污形式。
　　4. 結語
　　本工程針對區域內污水排放的不同情況，因地制宜采用四種截污形式：溢流井與拍門井、導流明渠、河道內埋管及邊溝截留沉砂井，對九龍涌片區的污水進行了有效收集，通過對已完成的截污施工管道來看，如上截污措施取得了一定的成效，河道污染已得到一定的控制。
　　參考文獻
　　【1】 給水排水設計手冊第5冊《城鎮排水》中國建筑工業出版社
　　【2】 室外排水設計規范GB50014-2006
　　【3】 李正堂廣州市政截污工程實施思路及建議中國給水排水，2008
