摘要：農村供水管網管道老化失修、跑冒滴漏嚴重，不能保證正常供水，急需進行改造。UPVC管材因其具有衛生安全、價格低廉、安裝方便等特點，被用于更新舊管道和新建的供水工程中。對UPVC管適應用中的管道安裝、水壓試驗及漏水處理等技術進行了總結論述，旨在為推廣UPVC管道供水技術提供依據。
　　關鍵詞：農村供水，UPVC管，連接， 沖洗，消毒
　　一、 工程概況
　　農村供水管網始建于20世紀80年代，經過20多年的運行，管道老化失修，跑冒滴漏現象嚴重，不能保證正常供水，急需對年久失修的輸水管網進行改造。隨著建設部推廣和應用化學建材，限制、淘汰落后建材產品的力度不斷增加，許多新型建筑材料不斷問世并推廣，UPVC（硬聚氯乙烯）管作為一種新型建筑材料越來越受到人們的重視和關注。因此，農村管網工程采用UPVC管道取代原有的鑄鐵管道。
　　二、UPVC管的特點
　　UPVC管材最初應用于德國，由于其主要優點顯著而發展迅速，到目前為止，已在供水行業中廣泛應用。UPVC管具有以下特點:
　　(一)UPVC管內壁光滑，阻力小(UPVC管阻力系數為0.009，而鍍怦管、鑄鐵管阻力系數為(0.012~0.013)，液體在管內流動不易結垢，因而其輸送能力不會隨運行時間的增強而下降，水力條件優越。
　　(二)UPVC管不導電，不容易與酸、堿、鹽發生電化學反應，難于腐蝕，不生銹。而其柔軟性好又克服了過去塑料管脆性的特點，在荷載作用下能產生屈服而不發生破裂。
　　(三)UPVC管耐腐蝕、不結垢，能抑制細菌生長，有利于保護水質不受管道的二次污染。
　　(四)UPVC管具有重量輕、運輸方便的優點。UPVC管比重為1.4左右(鑄鐵管比重為7.4左右)，是鑄鐵管重量的1/5，搬運、裝卸、施工都十分方便，極大地減輕了工人的勞動強度。供水管道施工環境比較艱苦，施工現場泥濘，減輕工人的勞動強度、縮短施工周期將會大大節省施工成本。
　　(五)UPVC管的管徑范圍很寬，符合給水管的需求，其管材管件價格比目前其它的塑料管及鋼化管低，且技術成熟，管材、管件規格齊全，便于維修，并有成功使用的實踐。
　　(六)UPVC管材由粒料注塑而成，采用食品級PVC樹脂、元毒有機錫類或鈣怦復合穩定劑，不含增塑劑，加工性能、熱穩定性好，因而不會破壞水質，影響人們健康。
　　三、UPVC管道安裝技術
　　（一）安裝前的準備及注意事項
　　鋪設管道前對管材、管件、橡膠圈等重新做一次外觀檢查，發現有問題的管材、管件均不得使用。溝底標高和管道基礎質量檢查合格后開始下管，下管時注意不得與溝壁或溝底激烈碰撞，溝內運管不得擾動天然地基安裝時承口朝水流的方向，并隨時清掃管中雜物;暫時停止施工時，兩端要臨時封堵。
　�。ǘ�）UPVC管道連接
　　UPVC管道連接的方式有承插膠圈連接(R-R)、粘合連接(T-S)和法蘭連接等。這幾種連接形式都不用另挖工作坑，可直接在管溝中安裝，無需用油麻或膨脹水泥等打接口。下面主要介紹前兩種常用的方法。
　　1.承插膠圈連接
　　DN100-DN200的UPVC管都是采用承插膠圈連接方式，采用手動葫蘆或用手把管插口端套上膠圈后直接插進承口內，插進的深度可視管尾標記為準。采用承插連接時橡膠圈安裝就位后不得扭曲。插口順?biāo)�流方向，承口逆水流方向由下游向上游依次安裝。安裝后用探尺檢查時沿圓周各點應與承口端面等距，允許偏差為±3mmo經實踐證明，該方法操作簡便快速，且密封牢固元滲漏。
　　2.粘合連接
　　DN100以下的UPVC管采用承插式粘合連接。
　　采用粘接法連接時，粘接劑選用UPVC給水專用膠，無毒且符合飲用水衛生標準要求。管道和承插口部位必須清理干凈，嚴禁沾水，承插的間隙越小越好。粘接劑使用前必須搖勻，先涂承口、后涂插口，且均勻適量，待膠干40-ωs后，連接時在管端設木擋板用撬棍使被安裝的管子對準軸線插入承口，用力插入到位，以防接口滑動、脫落，同時應注意根據氣候變化適當增減膠干時間。
　　該方法大大提高了安裝效率，管徑愈大，優越性愈明顯。唯一不足的是管道端口無法頂進深度標志線，不便于安裝時掌握頂進深度，特別是夜間安裝時，影響更大。
　�。ㄈ�）UPVC管與其它構筑物的連接
　　新建管道與已建管道連接時，必須先核查己建管道接口高程及平面位置后方可開挖:管道和閥門采用法蘭連接的部位，保證螺栓受力均勻，膠墊密封良好:塑料管與其它管材、間門及消火栓等連接時，采用專用接頭;管道與鋼管套接時，必須將鋼管連接處擦凈涂膠，將UPVC管加熱變軟(但不得燒焦)后承插在鋼管上并降削處理，如有條件加上管箍更好;管道與井室連接處嚴楠按施工圖紙要求施工。
　　四、管道水壓試驗及沖洗消毒技術
　　管道水壓試驗與沖洗消毒應分段進行，同時必須遵守國家規定的非金屬管道的試壓規則：水壓試驗應在管件支墩達到設計強度后進行，避開用水高峰，以不小于1.0m/s的流速連續沖洗，直至出水口濁度、色度與入水口沖洗水濁度、色度相同為止；對于無節點連接的管道試壓長度不大于1.5km,有節點的管道試壓長度不大于1km。
　�。ㄒ唬┧畨涸囼�(yàn)過程
　　1．緩慢地向管道中注水，同時排出管道內的空氣，管道注滿水后，在無壓情況下至少保持12h。
　　2．進行管道嚴密性試驗。將管道水壓升至0.35Mpa，并保持2h，檢查各部位是否滲漏或者不正常現象，為保持管內壓力可向管內補水。
　　3．嚴密性試驗合格后進行強度試驗。館內試驗壓力位設計工作壓力的1.5倍，最低不小于0.6MPa，并保持2h。每當壓力降落0.02MPa時，向管內補水，為保持管內壓力所需增補的水量為漏水量。不同管徑每km管段允許漏水量見表1。補充水量在表l范圍內的，強度滿足要求，否則強度不滿足要求。

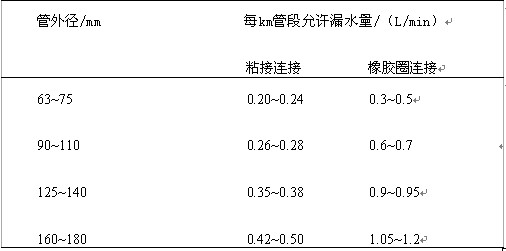

　　表I不同管徑每km管段允許漏水量
　

　�。ǘ�）管道沖洗與消毒
　　硬聚氯乙烯給水管道在驗收前，應進行通水沖洗，沖洗水為凈水，沖洗流速>2m/s，不應留死角，每個配水點龍頭全部打開，系統最低點設放水口，清洗時間控制在沖洗出口處排水的水質與進水水質相當為止。

　　沖洗合格后，用不低于20mg/l的氯離子濃度的清潔水灌滿管道進行消毒。含氯水在管道中應留置24h以上。管道消毒以后，再用飲用水沖洗，并經衛生管理部門取樣檢驗.水質符合現行的國家標準《生活飲用水衛生標準》后，方可交付使用。
　　已安裝的UPVC管水壓試驗一次合格的，無需養護期，即可投入使用。因此，應用該管道極大地縮短了工期，大大提高了供水效能。
　　五、UPVC管道漏水的處理辦法
　　UPVC管道漏水時通�？刹捎脫Q管法、套補粘接法、玻璃纖維法、溶劑法等方法修補。
　�。ㄒ唬�換管法
　　對管材大1面積損壞需要換整段管材的，可采用雙承口連接件更換管材的辦法。
　　（二）套補粘接法
　　主要是針對管道穿小孔和接頭的滲漏。此時選用長15~20cm的同一口徑管材，將其縱向剖開，按粘接接頭的方將套管內面和被補管材外表面打毛，涂膠后套在漏水處貼緊。
　�。ㄈ�）玻璃纖維法
　　該法是用環氧樹脂加固化劑配成樹脂溶液，用玻璃纖維布浸漬樹脂溶液后，均勻纏繞在管道或接頭滲漏處的表面，經固化后成為玻璃鋼。由于該方法施工簡單、技術易掌握、堵漏效果好且成本低，在防滲補漏中具有很高的推廣使用價值。
　　（四）溶劑法
　　對溶劑粘接處滲漏的處理，可采用溶劑法。此時先排干管內的水，并使管內形成負壓，然后將粘接劑注入滲漏部位的孔隙中。由于管內呈負壓，粘接劑會吸入孔隙中從而達到止漏的目的。
　　六、UPVC管道的回填技術
　　管槽回填應待接頭干24h后開始進行。管道水壓試驗前，除接口暫不回填外，管道兩側及管頂以上回填高度不應小于0.5m。水壓試驗合格后，及時回填其余部分，回填的時間宜在一晝夜中氣溫最低的時刻。槽底至管頂以上50cm范圍內的回填土，不得含有機物、凍土及>13cm的磚、石等硬塊，且由溝槽兩側對稱運人槽內，不得集中推入。分層進行勞實回填土，且不得損傷管道。
　　七、結語
　　工程應用表明，只要選用質量可靠的UPVC管材、管件，而且設計施工嚴格按照規程進行，投入運行后使用效果良好，而且維護量小，維護方法簡單，消耗工時也少。UPVC管道不僅適用于改造工程，也適用于新建飲水工程。UPVC管作為供水管道在我國的應用時間不長，其技術規范及相關標準還需在生產實踐中不斷總結和完善，以為UPVC管的推廣應用提供更加可靠的技術依據。
