 　　摘　要：職業裝與普通服裝相比，具有區分職能與強調舒適度和正式感的特點。是一種與職場人士生活緊密聯系的服裝。傳統服裝設計過度依賴打版師傅的個人技能，造成了服裝版型陳舊和不同打版師傅手下版型變化較大的弊端。職業裝逆向工程展開制版技術很好地解決了傳統設計的這一困境，是職業裝設計的一個未來技術取向。本文結合自身的實際經驗，就這一問題做簡要的探討。

　　關鍵詞：職業裝,逆向工程,制版技術

　　我國是一個具有超過13億人口的大國，同時也是世界上最大的服裝生產和消費國。而國內各個行業的不斷規范形成了巨大的職業裝需求。目前我國的服裝生產主要集中在長江三角洲和珠江三角洲地區，并且主要以小作坊和小企業的生產組織形式存在，這些小作坊和小企業要想對市場作出及時反應，那么這些企業就必須要建立自己快速的生產鏈，以最大限度地縮短生產周期。但是，傳統的服裝設計周期較長，設計師們設計出來的草圖要依賴于有經驗的工人事故反復打版修改，由于每個工人師傅所打版的差異，往往存在一個工人師傅離開以后，所有后續版型就會有較大的變化。并且這些小作坊和小企業的服裝版型往往陳舊過時，不能很好適應人體體型。此時，如果采用服裝逆向工程展開制版技術，通過對現有職業裝的逆向研究得到成熟的版型，就可以大大縮短設計周期，及時針對市場變化對服裝設計生產做出調整，占據更大的市場份額。

　　一、職業裝逆向工程展開制版技術及其意義

　　(一)、技術簡述

　　職業裝逆向工程展開技術，實質就是在傳統的服裝設計基礎上，把CAD由將3D 轉 2D(圖一) ，這與傳統的2D轉3D剛好相反。傳統服裝CAD是以數據庫作為基礎來開展設計的，數據庫中的花色、圖案和結構都是有限的，尤其是在虛擬人臺方面，只有少數標準尺寸，而特殊體型尺寸的虛擬人臺卻沒有。服裝逆向工程技術以其具有的靈活性可以對花色、結構、尺寸、圖案進行隨意設計，以滿足客戶和市場的需求。傳統設計中原始版型缺失的情況下，需要熟練的工人師傅經過多次反復的打版縫合和修改才能最終成型，而且誤差也較大。而采用逆向工程技術后只需要一件服裝成品，就可以快速準確地還原二維平面版型。

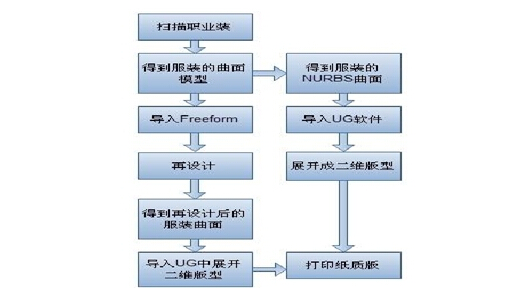

　　圖一：職業裝逆向工程展開技術基本流程圖

　　(二)、意義

　　在目前服裝設計的CAD產品中，二維版型轉三維板型技術已經廣泛應用，而工業應用上三維板型轉二維版型的卻很少，在服裝工業應用上如果能將3D 轉 2D 的逆向工程技術和傳統的2D轉 3D技術整合在一起，不但能夠提高服裝生產效率和減少人力的浪費，同時，還可以一站式完成服裝設計和打版工作。而這種服裝逆向工程展開制版技術，可以為中小型服裝企業快速得到可用于工業生產的服裝版型提供便利。對于中小型服裝企業核心競爭力的提高意義十分明顯。

　　二、服裝 NURBS 曲面的獲得

　　(一)、掃描和曲面

　　為了達到最佳掃描效果，在掃描前要對服裝進行分析。比如：材質的不通過對環境光的要求有差異，當掃描綢緞等具有反光性的材質時，光線不宜太強一般建議將曝光值設置在50ms 左右;而如果材質為黑色或接近黑色則要求在衣料上均勻噴上顯影劑。穿在人臺上的服裝則要用大頭針固定使布料平整，襯衫領要立起來，西裝領要翻開，長袖衣服則要把袖子向兩側張開。曲面重構依據逆向建模系統的算法內核,主要有 3 種曲面重建方案: 1)以四邊形 B-Spline 或非均勻有理 B 樣條曲面為基礎的曲面構造方案; 2)以三角 Brazier 曲面為基礎的曲面構造方案; 3)以多面體方式描述的曲面物體方案。

　　(二)、服裝模型剪切

　　服裝模型剪切是關鍵階段，這一階段對服裝進行剪裁分區的目的是為接下來的展開工作做準備。曲面分割在Geomagic 中有兩種方法。一種是用“曲線-繪制”命令按照之前已經標記好的縫合線進行畫線，再用“曲線-轉為-邊界”把畫好的曲線轉化為邊界曲線，最后再執行“工具-新對象-從選擇項”就可以把上一步驟中閉合曲線所區分的曲面從模型中分離出來。另一種是在“多邊形-裁剪-沿曲線裁剪”命令中直接剪裁即可。

　　(三)、精確曲面

　　進入精確曲面階段以后，區域的劃分有用“輪廓線-探測下的探測曲率”自動生成輪廓線和用“輪廓線-編輯-編輯輪廓線”手動畫輪廓線兩種方法可供選擇。第一種方法：通過“輪廓線-探測下的探測曲率”這一命令。這一方法適用于服裝結構相對較為復雜的情況，它不但可以大大減少手動畫輪廓線工作的復雜性，同時還可以保證每一塊區域的曲率在0.3以內。但是這一方法的缺點在于一旦生成輪廓線就不可再編輯了。第二種方法：“輪廓線-編輯-編輯輪廓線”。這一方法是通過“輪廓線-編輯-編輯輪廓線”命令對輪廓線手動畫出，結構比較簡單的服裝適合采用這一方法。這種方法的優點在于可以對畫出的輪廓線進行移動、編輯和刪除。

　　二、服裝NURBS曲面的展開

　　將服裝的 NURBS 曲面導出格 iges式，注意導出選項勾選“輸出單一文件”導入到 UG 軟件中，這樣才會將所有的曲面片保持在一個文件中而不是每個曲面片各自生成一個文件。首先進入 UG 的“建模”應用模塊下，執行“插入-組合體-縫合”命令，選中一個衣片的所有曲面塊。在目前的服裝設計三維軟件中絕大多數都設置有鈑金模塊，在上一步驟中選中曲面塊以后，在開始里選擇建模”這一應用模塊，接著在這一應用模塊的所有應用中選擇“級進模向導”，在選擇“鈑金工具”，進入到該命令的界面后，如圖。注意“指定展開區域中的點”選擇曲面上的點，指定矢量選項選擇 Z 軸，計算選項中前構造網格，再計算就能得到曲線的展開平面圖形了。

　　三、服裝的再設計

　　Free form (觸覺式虛擬設計)設計的出現，為職業裝逆向工程展開制版技術提供了全新的手段，該系統不再受到傳統模型制作工具的各種限制，是目前公認的最直觀和最高效產品造型設計軟件，Free form不但可以有效兼容CAD系統的操作方式，同時，其自然與直觀的操作方式，實體編輯方法的多樣化使得設計對象和設計師的距離大大拉近。在 Free form 系統中有一個貼圖工具，操作者可以對圖案和花色進行自由設計，通過系統中的曲面功能，設計者還可以就服裝的領口、袖子以及口袋等進行設計。由于職業裝非常注重舒適性與合體性，所以廓形成為了職業裝的主要元素，而對廓形的修改通常也是服裝設計中最麻煩和最難的工作。Free form 軟件特有的粘土特性可以對服裝輪廓進行隨意的修改。

　　四、獲取紙質版型

　　目前市場上的常見的服裝CAM 系統主要有服裝樣板切割機、讀圖機、以及服裝全自動切床等，而且目前多數的服裝生產企業還是以人工操作為主，而目前工業化生產采用的CAD系統的排版技術還部門解決花紋位置和顏色變化的問題。實際生產中排料和裁布工作主要都由工人來完成，所以會經常用到紙質版。通常將服裝再設計過程中獲得的數據以PLT 格式導入到樣板切割機中，最終就可以得到與導入數據相應的紙質版樣品。

　　五、結語

　　本文結合筆者的一些實際經驗和思考，簡要探討了職業裝再設計及其制版的方法，這一方法可以有效縮短服裝設計周期，最大限度減少人工制版所帶來的不確定性，使目前服裝設計制版的CAD缺陷得到彌補。是服裝生產設計由人工化向數字化轉變的關鍵技術。

　　由于筆者自身知識經驗的有限，在業裝再設計及其制版的方法中諸如：復雜樣式的三位模型的獲得、針對特殊人體如何進行再設計、以及人臺的三維展示以及動作展示都尚未涉及。這些問題有待同行和專家學者在經驗總結和學術研究中予以完善。

　　參考文獻：

　　[1]林靜.《職業裝的逆向工程展開制版技術研究》[D].浙江理工大學 2013年

　　[2]唐小云.《逆向工程中自由曲面數字化相關技術的應用研究》[D]陜西科技大學 2009

　　[3]宋婧.《女裝設計中的省縫應用研究》[D].東北師范大學2010.

　　[4]金枝，曾霞.《女上裝結構設計與縫制工藝》[B].東華大學出版社2012.

　　[5]陳改梅.《服裝 CAD 紙樣模塊的研發方向和應用》[J].《職業》2008 (29)

　　[6]程應奮.《服裝 CAD 系統在紡織服裝企業的應用》[J].《科技風》2011(17)
